Снятие
Для снятия выполните следующие операции.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Внимание! При снятии и установке напольной консоли на автомобилях с системой SRS не допускайте ударов консоли о блок управления SRS и другие элементы системы.
Рис. 18.13. Электрический вентилятор отопителя и резистор: А – автомобили, не оборудованные кондиционером; В – автомобили, оборудованные кондиционером; 1 – нижняя крышка; 2 – резистор; 3 – зажим; 4 – соединительный воздуховод (автомобили без кондиционера); 5 – фланцевая гайка (25 Н·м) или гайка и шайба (11 Н·м); 6 – вентилятор и электродвигатель отопителя; 7 – узел вентилятора отопителя; 8 – панель приборов; 9 – фланцевый болт (25 Н·м) или болт и шайба (11 Н·м); 10 – испаритель (автомобили, оборудованные кондиционером); 11 – электронный блок управления автоматическим компрессором (автомобили, оборудованные кондиционером)
2. Снимите нижнюю крышку 1 (рис. 18.13).
3. Отверните винты и снимите резистор 2.
4. Отверните винты, отсоедините электрический разъем и снимите электронный блок 11 управления автоматическим компрессором (автомобили, оборудованные кондиционером).
5. Снимите панель приборов.
6. Снимите зажимы 3. Для этого отверткой с крестообразным жалом протолкните штифт внутрь (в центре зажима) на глубину около 2 мм, затем вытащите зажим наружу.
Внимание! Не проталкивайте штифт глубже чем нужно, это может повредить проставку или штифт может упасть внутрь.
7. Снимите соединительный воздуховод 4 (автомобили без кондиционера).
8. Снимите испаритель 10 (автомобили, оборудованные кондиционером).
9. Отверните винты, отсоедините электрический разъем и снимите вентилятор 6 с электродвигателем отопителя.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Перед установкой проверьте исправность электродвигателя и резистор отопителя.
2. При подаче напряжения аккумуляторной батареи на выводы электродвигателя убедитесь в том, что вал электродвигателя вращается. Убедитесь также в отсутствие посторонних шумов и звуков.
3. При помощи тестера измерьте сопротивление между выводами разъема резистора отопителя.

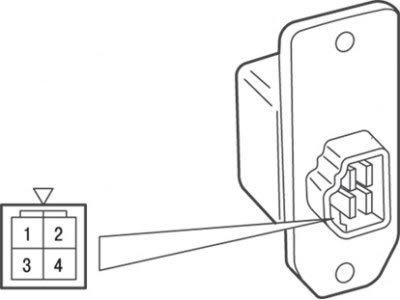

Рис. 18.14. Расположение контактов на разъеме резистора
Сопротивление между контактами разъема резистора (рис. 18.14), Ом:
- 3–2 (LO) — 2,30;
- 3–4 (ML) — 1,10;
- 3–1 (МН) — 0,40.
4. Установите штифт, затем вставьте зажим в отверстие.

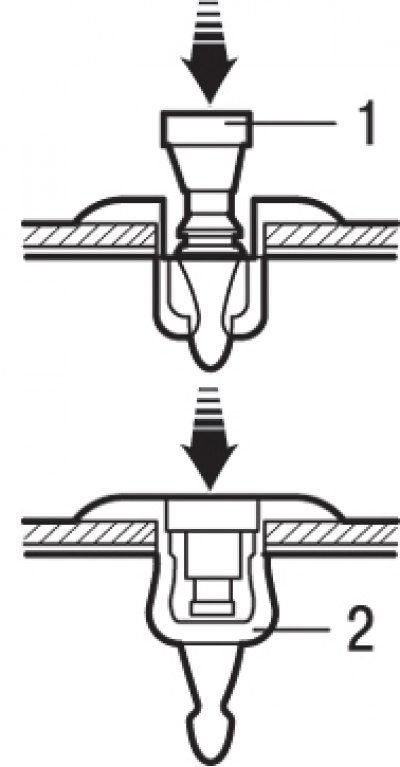

Рис. 18.15. Установка зажима: 1 – штифт; 2 – проставка
5. Протолкните штифт внутрь, пока его головка не установится на одном уровне с проставкой (рис. 18.15).
