Снятие
Для снятия выполните следующие операции.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

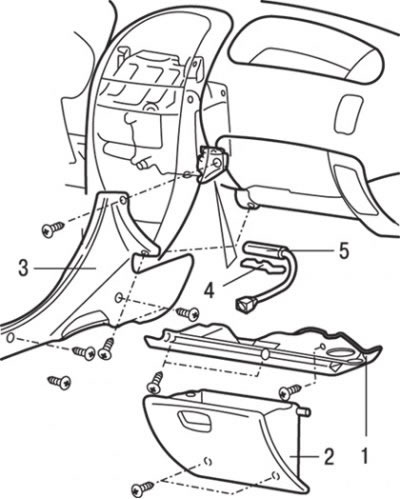

Рис. 18.22. Датчик температуры охлаждающей жидкости в отопителе: 1 – нижняя крышка; 2 – вещевой ящик; 3 – боковая крышка; 4 – скоба крепления датчика температуры охлаждающей жидкости в отопителе; 5 – датчик температуры охлаждающей жидкости в отопителе
2. Снимите нижнюю крышку 1 (рис. 18.22).
3. Снимите вещевой ящик 2.
4. Снимите боковую крышку 3.

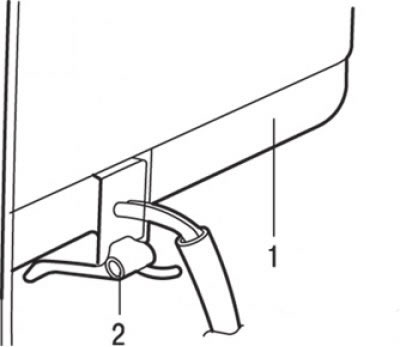

Рис. 18.23. Снятие скобы крепления датчика температуры охлаждающей жидкости в отопителе: 1 – узел отопителя; 2 – скоба крепления датчика температуры рабочей жидкости в отопителе
5. Снимите скобу крепления датчика температуры охлаждающей жидкости в отопителе с основания узла отопителя, двигая ее в сторону передней части автомобиля (рис. 18.23).
6. Снимите датчик 5 (см. рис. 18.22) температуры охлаждающей жидкости в отопителе и отсоедините электрический разъем.
Проверка

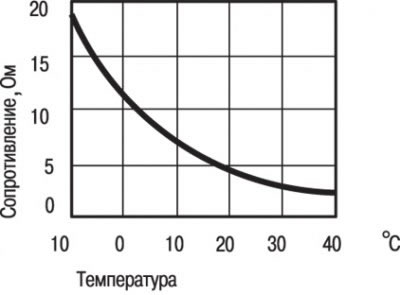

Рис. 18.24. График зависимости сопротивления датчика температуры охлаждающей жидкости в отопителе от температуры
При измерении сопротивления на контактах разъема датчика на двух или более уровнях температур значения сопротивлений должны совпадать с кривой графика, приведенного на рис. 18.24.
Внимание! Значения температур, при которых проводится испытание, не должны выходить за приведенный на графике диапазон.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.

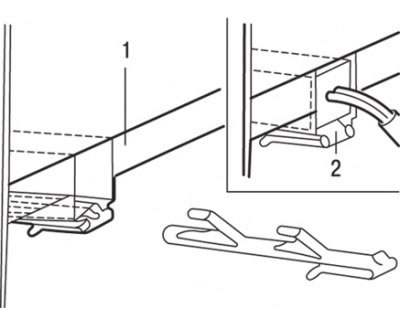

Рис. 18.25. Установка скобы крепления датчика на основание узла отопителя: 1 – узел отопителя; 2 – ограничитель
1. Установите скобу крепления датчика на основание узла отопителя (рис. 18.25).
2. Перемещайте датчик температуры до тех пор, пока он не упрется в ограничитель скобы крепления датчика.
