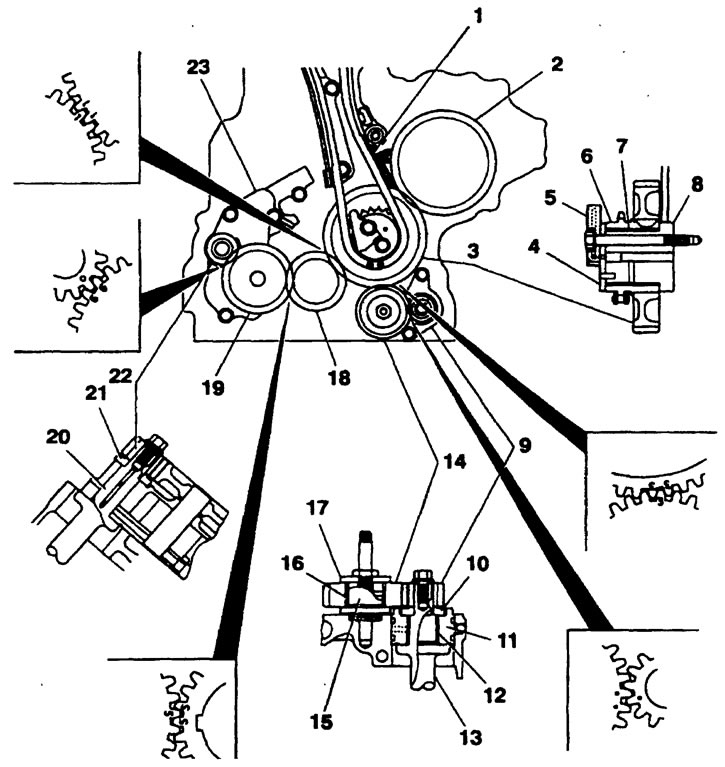

Шестерня распределительного механизма
1. Цепь привода ГРМ; 2. Шестерня топливного насоса (56 зубьев); 3. Направляющая шестерня цепи (56 зубьев); 4. Направляющая шайба; 5. Разбрызгиватель масла; 6. Направляющая звездочка; 7. Направляющая втулка; 8. Направляющий вал; 9. Шестерня балансирного вала (левая сторона) (14 зубьев); 10. Упорная прокладка; 11. Упорный подшипник; 12. Втулка; 13. Балансирный вал (левая сторона); 14. Направляющая шестерня (левая сторона) (29 зубьев); 15. Направляющий вал; 16. Втулка направляющей шестерни (левая сторона); 17. Направляющая шайба; 18 Шестерня коленчатого вала (28 зубьев); 19. Шестерня масляного насоса (37 зубьев); 20. Балансирный вал (правая сторона); 21. Упорная прокладка; 22. Шестерня балансирного вала (правая сторона) (14 зубьев); 23. Масляный насос
Для правильной установки шестерен газораспределительного механизма при сборке, на них нанесены установочные метки "1", "3", "5", "6" и "0". Однако, установочная метка шестерни топливного насоса нанесена на краю зуба, правильность ее установки можно проверить со стороны плунжерного насоса через плунжерную плиту и переднюю плиту.
