Шатуны

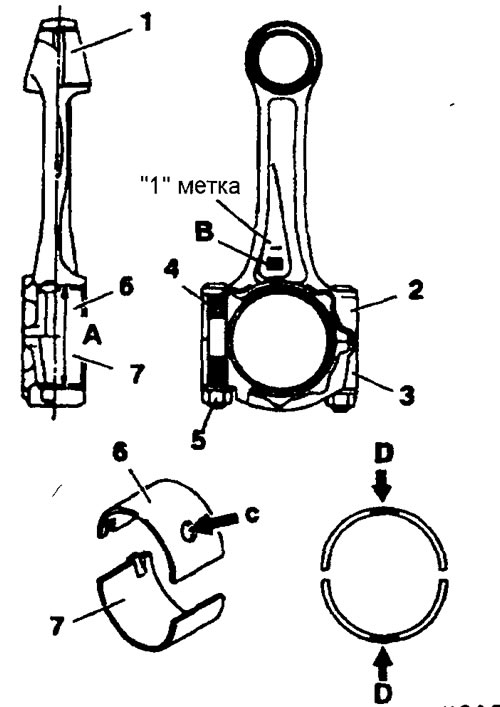

На шатуне 2 нанесена отметка «1» указывающая направление установки поршня.
Гайки 5 должны быть затянуты специальным способом.
- 1. Втулка поршневой (верхней) головки шатуна
- 2. Шатун
- 3. Крышка нижней головки шатуна
- 4. Болт для крепления нижней головки шатуна
- 5. Гайка
- 6. Верхний вкладыш нижней головки шатуна
- 7. Нижний вкладыш нижней головки шатуна
А: Внутренний диаметр нижней головки шатуна.
В: Цветные метки "Прозрачная" и "Синяя" обозначают внутренний диаметр нижней головки шатуна. Шатуны с голубой меткой имеют больший внутренний диаметр нижней головки.
С: Масляное отверстие.
D: Цветные метки "Синяя", "Прозрачная" и "Желтая" обозначают толщину в средней части вкладыша нижней головки шатуна. Вкладыш с голубой меткой самый тонкий, а вкладыш с прозрачной и желтой меткой соответственно толще.
