Поршни, поршневые кольца

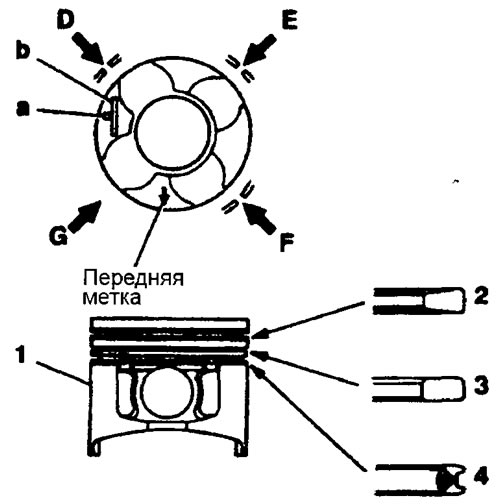

На головке поршня 1 нанесена метка указывающая направление, куда следует устанавливать поршень в картер двигателя.

Кольца поршня устанавливаются так, чтобы зазор замка каждого кольца расположился в определенных местах.

А: Положение зазора замка для 1-го компрессионного кольца 2
В: Положение зазора замка для масляного кольца 4
С: Положение зазора замка для 2-го компрессионного кольца 3
D: Расширитель зазора замка для масляного кольца 4

Соответствующие поршни для верхней части картера двигателя можно выбрать по соответствующим меткам на поршне и на верхней половине картера двигателя.

1. Поршень
2. Первое компрессионное кольцо
3. Второе компрессионное кольцо
4. Масляное кольцо

Поршни с меткой "А" имеют самый маленький наружный диаметр, а поршни с метками "В" и "С" имеют постепенно увеличивающиеся наружные диаметры.

а: Метки "А", "В", "С"
b: Шифр компонента
