Масляный поддон, маслозаборник и масляная форсунка

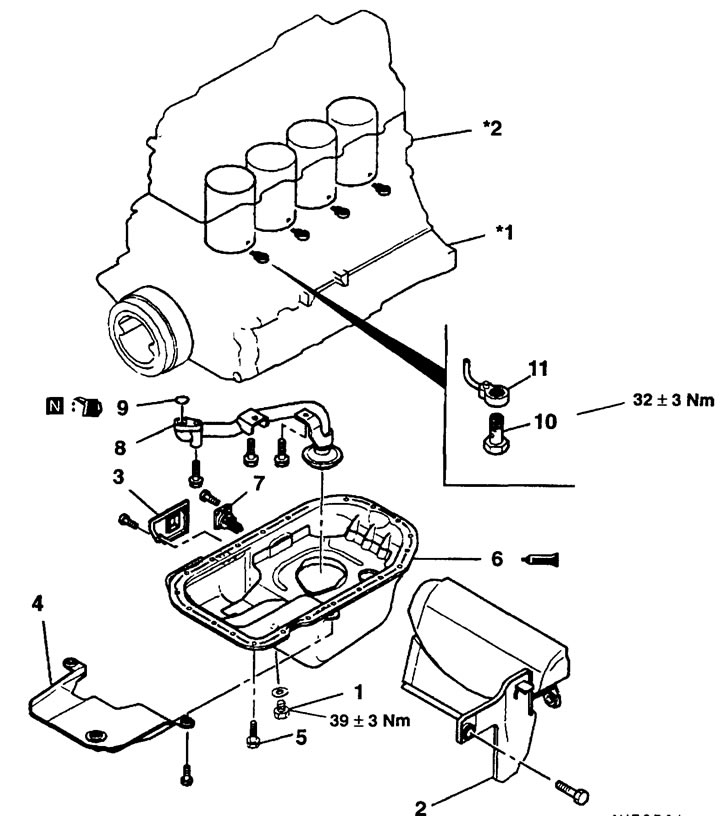

Последовательность снятия: 1. Сливная пробка; 2. Левый кожух масляного поддона; 3. Правый кожух масляного поддона; 4. Кожух масляного поддона; 5. Болт; 6. Масляный поддон; 7. Датчик уровня масла; 8. Маслозаборник; 9. Кольцевая прокладка; 10. Обратный клапан; 11. Масляная форсунка
Установка масляного поддона

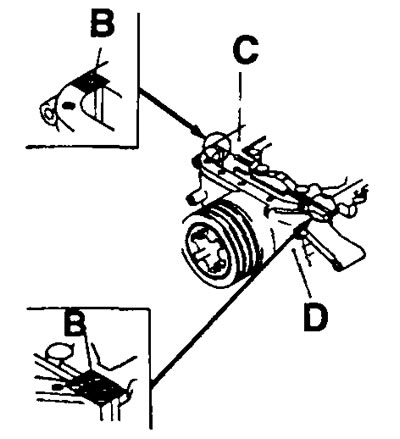

(1) Нанесите герметик на сопряженные поверхности (стык) В нижней части блока цилиндров С и крышки D распределительных шестерен.

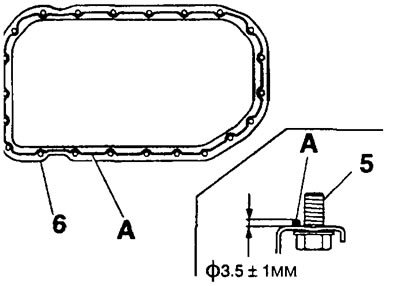

(2) Ровно, без разрывов нанесите валик герметика А на поверхность масляного поддона 6 под прокладку, как показано на рисунке. Диаметр валика герметика: 3,5±1 мм. Рекомендуемый герметик: MITSUBISHI GENUINE Part № MD 970389 или аналогичный.
(3) Установите масляный поддон 6 на нижнюю часть блока цилиндров в течение 15 минут после нанесения герметика А.
Внимание:
- 1. Поверхность, на которые наносится герметик А должна быть чистой и не иметь следов влаги, грязи и других посторонних частиц.
- 2. При установке будьте осторожны, чтобы не испачкать герметиком А окружающие поверхности и детали.
- 3. После установки масляного поддона 6 подождите, по крайней мере, 1 час перед запуском двигателя.
- 4. Если болты 5 (крепящие масляный поддон) были ослаблены или снимались после установки масляного поддона 6, то снимите масляный поддон и установите его снова после нанесения свежего слоя герметика А.
