Премахване
1. Изключете проводника от отрицателния щепсел на акумулаторната батерия.

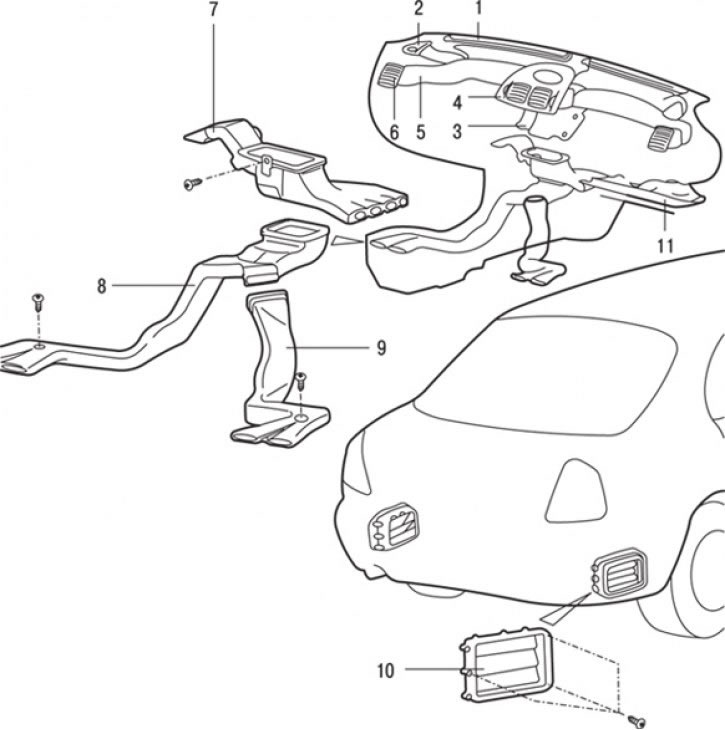

Фиг. 18.16. Въздушни канали на вентилационната система: 1 - дефлектор за отопление на предното стъкло; 2 - дефлектор за отопление на страничния прозорец; 3 - централен вентилационен канал; 4 – централен дефлектор; 5 - разпределителен въздуховод; 6 - страничен изход за въздух към купето като комплект; 7 - долен разпределителен въздуховод (към областта на краката); 8 – десен заден въздуховод на нагревател; 9 – ляв заден въздуховод на нагревател; 10 - заден вентилационен канал; 11 - долен капак
2. За да премахнете въздуховода на задния нагревател, разпределителя в областта на краката, отстранете последователно:
- табло за управление;
- централен дефлектор 4 (фиг. 18.16);
- централен вентилационен канал 3;
- долен капак 11;
- дефлектор за отопление на страничните прозорци 2;
- дефлектор за отопление на предното стъкло 1;
- разпределителен канал 5;
- Страничен изход за въздух 6 към купето, пълен
3. За да премахнете разпределителния канал на нагревателя (към областта на краката), отстранете последователно:
- монтаж на предната седалка;
- монтаж на подовата конзола;
- нагревател заден ляв въздуховод 9;
- нагревател заден десен въздуховод 8;
- магнетофон;
- долен разпределителен канал 7 (към областта на краката).
4. За да премахнете части от задния вентилационен канал, отстранете последователно:
- задна броня;
- задна странична подплата
5. Разхлабете винтовете и свалете задния вентилационен канал 10.
Инсталиране
Монтажът се извършва в обратен ред на отстраняването.
