L200 4 (2005-2014, дизел)

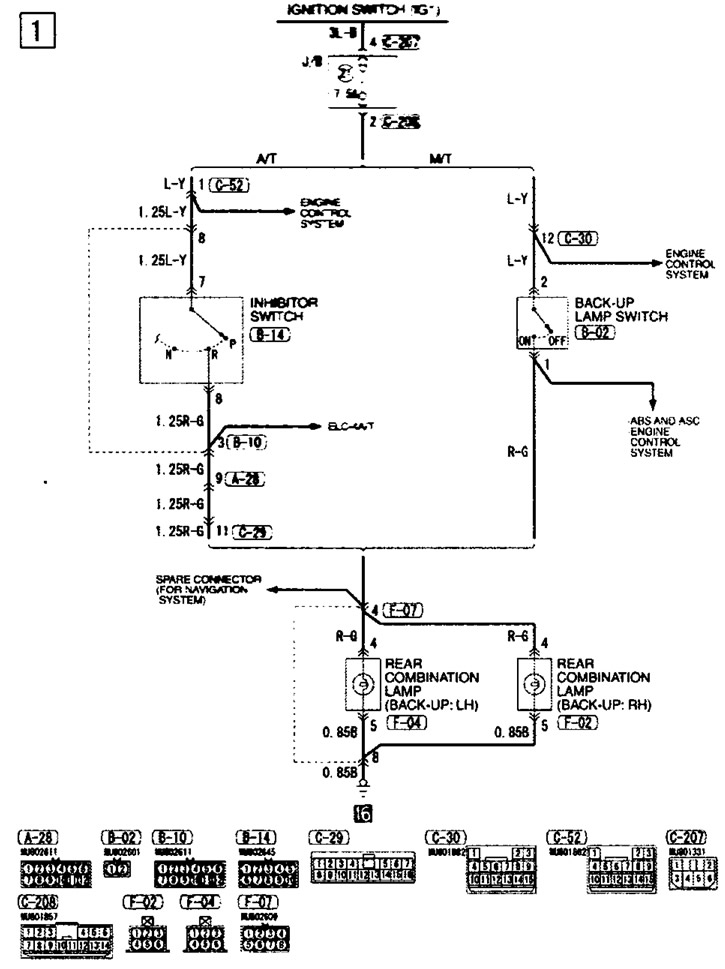

Схема на лампите за заден ход

0

Светлини за заден ход

Обясненията за електрическите схеми се намират тук →

Съкращенията и имената, които се появяват на диаграмите, се намират тук →

Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
