Автоматични трансмисии F4A41/42-1/42-2/51

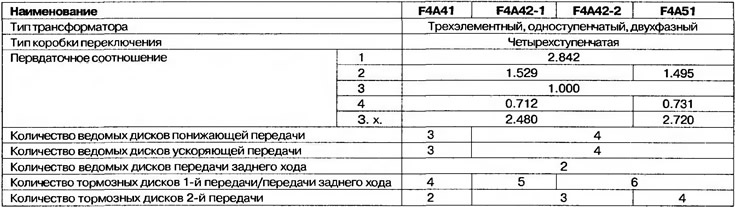

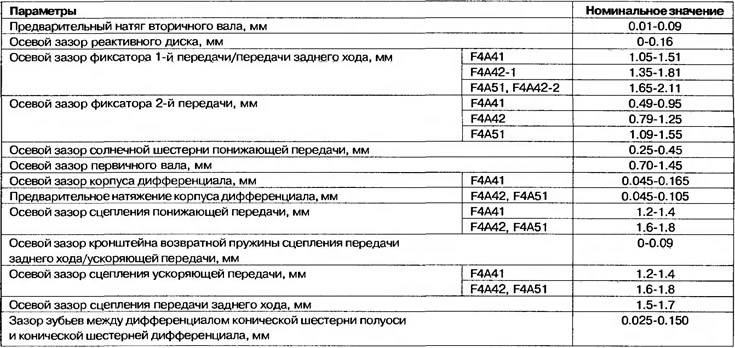

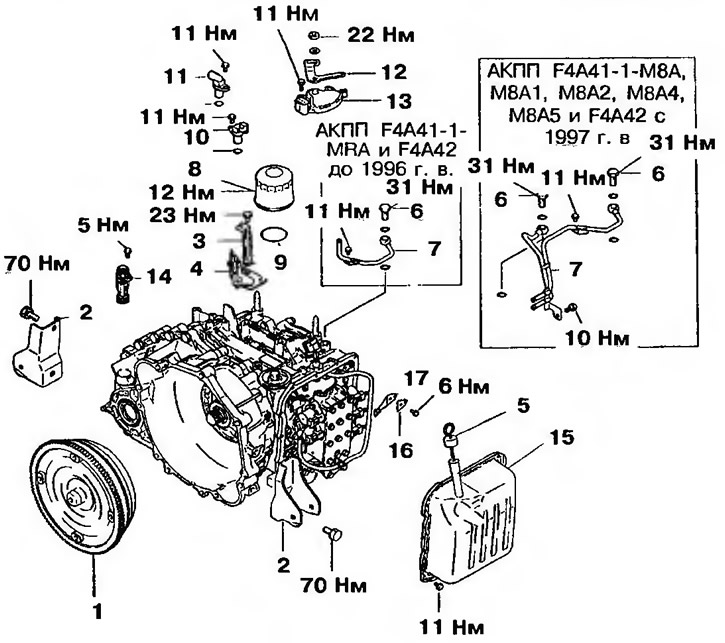

Фиг. 11.253a. Автоматична скоростна кутия F4A41 и F4A42-1 до декември 1997 г и F4A42-2 без свободен ход: 1 - GTR; 2, 3, 4 - Скоби; 5 - Индикатор за нивото на маслото; 6 - Болт; 7 - Входяща тръба на масления охладител; 8 - Маслен филтър; 9 - Уплътнение на масления филтър; 10 - Сензор за скорост на входящия вал; 11 - Сензор за скорост на вторичния вал; 12 - Лост за превключване на скоростите; 13 - Превключвател за блокиране на стартера; 14 - Предавка на скоростомера; 15 - Капак на клапанния блок; 16 - Пружина; 17 - Резе

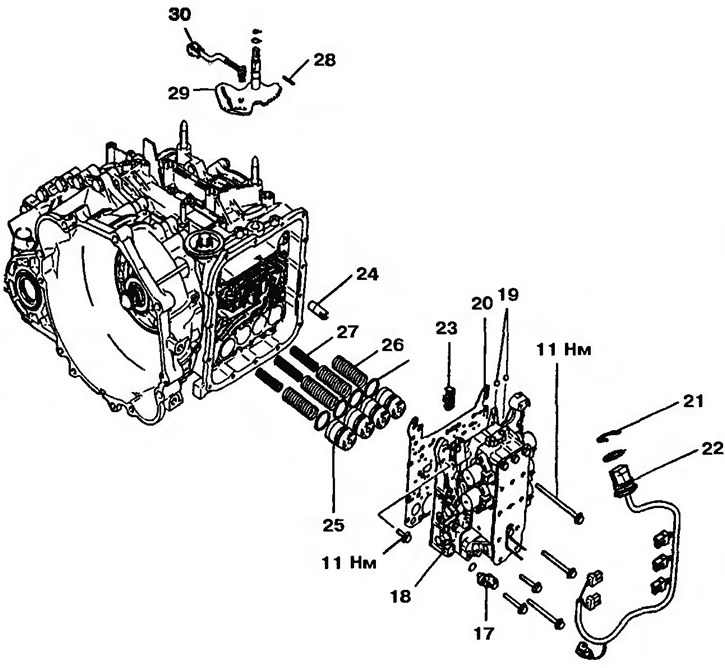

Фиг. 11.253b. Автоматична скоростна кутия F4A41 и F4A42-1 до декември 1997 г и F4A42-2 без свободен ход: 18 - Сензор за температура на маслото; 19 - Клапан блок; 20 - Стоманена топка; 21 - Уплътнение; 22 - Стопорен пръстен; 23 - Кабелен сноп за електромагнитни клапани; 24 - Мрежест филтър; 25 - Уплътнение на скобата на 2-ра предавка; 26 - Бутала; 27, 28 - Пружини; 29 - Ролков скоростен лост; 30 - скоростен лост; 31 - Пръчка за блокиране на автоматична скоростна кутия при паркиране

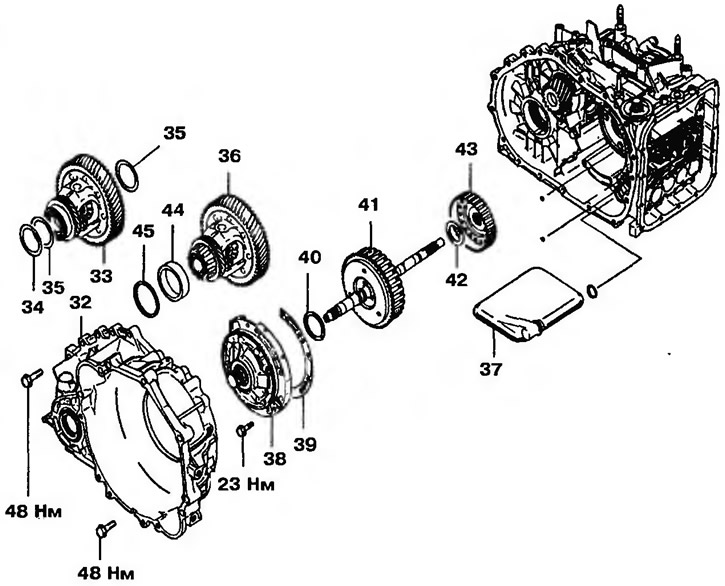

Фиг. 11.253c. Автоматична скоростна кутия F4A41 и F4A42-1 до декември 1997 г и F4A42-2 без свободен ход: 32 - корпус на GTR; 33 - Диференциал (F4A41); 34 - Вложка (F4A41); 35 ~ Вложка (само за F4A41-1-MRA); 36 - Диференциал (F4A42); 37 - Маслен филтър; 38 - Маслена помпа; 39 - Уплътнение; 40 - Шайба; 41 - Съединител за по-ниска предавка и входен вал; 42 - Опорен лагер; 43 - Главина на съединителя за понижаване; 44 - Външен въртящ се пръстен (F4A42); 45 - Вложка (F4A42)

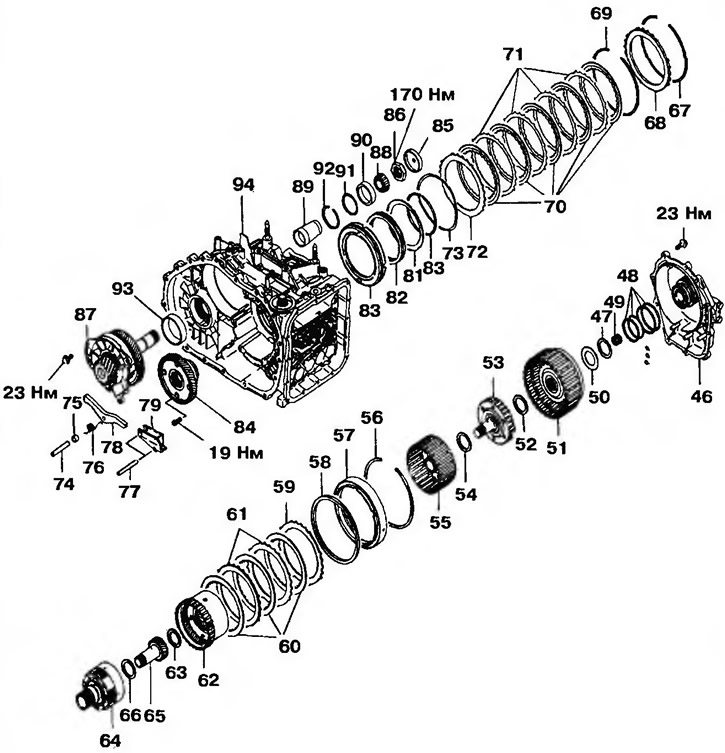

Фиг. 11.253 Автоматична скоростна кутия F4A41 и F4A42-1 до декември 1997 г и F4A42-2 без свободен ход: 46 - Заден капак; 47 - Тяга въртящ се пръстен; 48 - Уплътнение; 49 - Заден лагер на входящия вал; 50, 52, 54, 63, 66 - Опорни лагери; 51 - Съединител задна предавка / овърдрайв; 53 - Главината на съединителя за претоварване; 55 - Слънчева предавка на задна планетарна предавка; 56, 67, 69, 80, 91 - Стопорни пръстени; 57 - Спирачно бутало 2-ра предавка; 58, 82 - Възвратни пружини; 59, 72 - Напорни плочи; 60 - Спирачни дискове на спирачката на 2-ра предавка; 61 - Фрикционни пластини на спирачката на 2-ра предавка; 62 - планетарен носител на претоварване; 64 - Носач на планетарната предавка на вторичния вал; 65 - Понижаване на слънчевата предавка; 68 - Реактивен диск; 70 - Спирачни дискове за 1-ва/задна спирачка; 71 - Спирачни фрикционни пластини 1-ва предавка / задна предавка; 73 - Пружина на вала; 74 - Пръчка на блокиращото задвижване на автоматичната скоростна кутия при паркиране; 75, 91 - Вложки; 76 - Пружина за блокиране на автоматичната скоростна кутия при паркиране; 77 - Задвижваща щанга за заключване на автоматична скоростна кутия при паркиране; 78 - Механизъм за блокиране на автоматична трансмисия при паркиране; 79 - Поддръжка на механизма за заключване на автоматичната скоростна кутия при паркиране; 81 - Пружинен фиксатор; 83 - Спирачно бутало 1-ва предавка / задна предавка; 84 - Предавка на раздаваща кутия; 85 - Капак; 86 - Контргайка; 87 - Вторичен вал, 88 - Конусен ролков лагер; 89 - Втулка; 90 - Външен въртящ се пръстен; 92 - Външен въртящ се пръстен; 93 - Корпус на трансмисията

Фиг. 11.254a. Автоматична скоростна кутия F4A41 и F4A42-1 от януари 1998 г. нататък: 1 - GTR; 2, 3, 4 - Скоби; 5 - Индикатор за нивото на маслото; 6 - Болт; 7 - Входяща тръба на масления охладител; 8 - Маслен филтър (модел с външен монтаж); 9 - Уплътнение на масления филтър (модел с външен монтаж); 10 - Сензор за скорост на входящия вал; 11 - Сензор за скорост на вторичния вал; 12 - Лост за превключване на скоростите; 13 - Превключвател за блокиране на стартера, 14 - Предавка на скоростомера или сензор за скорост; 15 - Тава за автоматична скоростна кутия, 16 - Резина

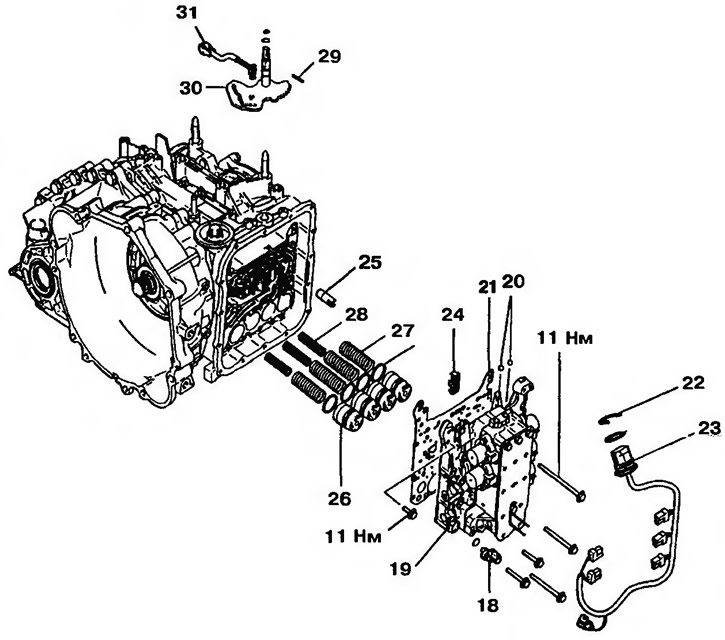

Фиг. 11.254b. Автоматична скоростна кутия F4A41 и F4A42-1 от януари 1998 г.: 17 - Сензор за температура на маслото; 18 - Клапан блок; 19 - Стоманена топка; 20 - Уплътнение; 21 - Стопорен пръстен; 22 - Кабелен сноп за електромагнитни клапани; 23 - Мрежест филтър; 24 - Сальник на заключващата скоба на 2-ра предавка; 25 - Бутала; 26, 27 - Пружини; 28 - Ролка на скоростния лост, 29 - Лост за скоростен лост; 30 - Пръта на задвижващия механизъм на автоматичната скоростна кутия при паркиране

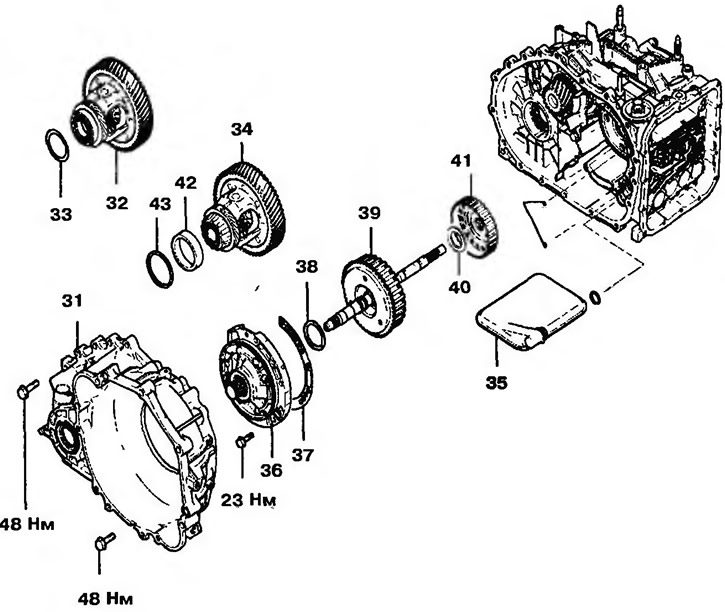

Фиг. 11.254b. Автоматична скоростна кутия F4A41 и F4A42-1 от януари 1998 г.: 31 - каросерия на GTR; 32 - Диференциал (F4A41); 33 - Вложка (F4A41); 34 - Диференциал (F4A42-1); 35 - Маслен филтър; 36 - Маслена помпа; 37 - Уплътнение; 38 - Шайба; 39 - Съединител за по-ниска предавка и входен вал; 40 - Опорен лагер; 41 - Главина на съединителя за понижаване; 42 - Външен въртящ се пръстен (F4A42-1); 43 - Вложка (F4A42-1)

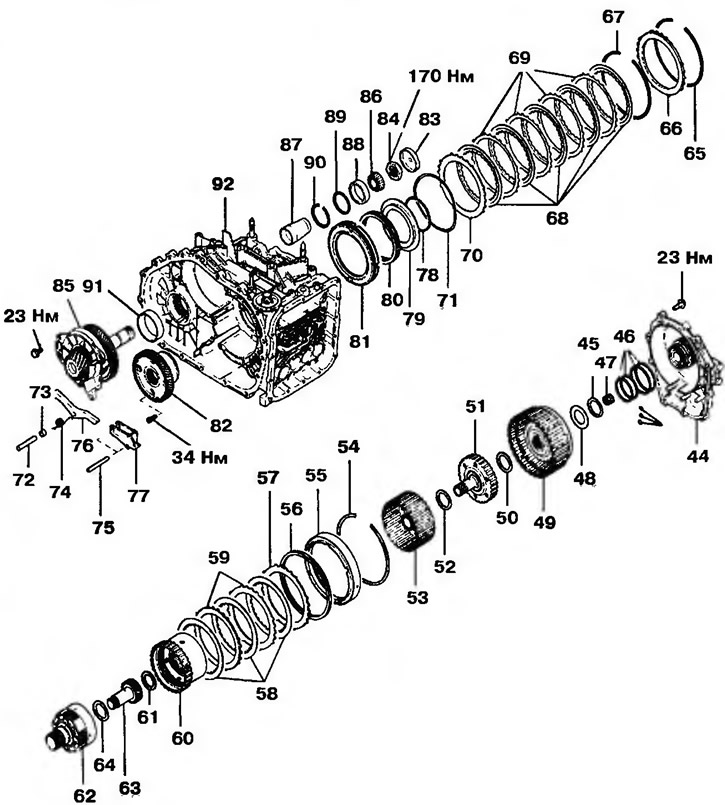

Фиг. 11.254 Автоматична скоростна кутия F4A41 и F4A42-1 от януари 1998 г. нататък: 44 - Заден капак; 45 - Тяга въртящ се пръстен; 46 - Уплътнение; 47 - Заден лагер на входящия вал; 48, 50, 52, 61, 64 - Опорни лагери; 49 - Съединител задна предавка / предавка; 51 - Главината на съединителя за претоварване; 53 - Слънчева предавка на задна планетарна предавка; 54, 65, 67, 78, 90 - Стопорни пръстени; 55 - Спирачно бутало 2-ра предавка; 56, 80 - Възвратни пружини; 57, 70 - Напорни плочи; 58 - Спирачни дискове на спирачката на 2-ра предавка; 59 - Фрикционни пластини на спирачката на 2-ра предавка; 60 - планетарен носител на претоварване; 62 - Носач на планетарната предавка на вторичния вал; 63 - Понижаване на слънчевата предавка; 66 - Реактивен диск; 68 - Спирачни дискове за 1-ва/задна спирачка; 69 - Спирачни фрикционни пластини 1-ва предавка / задна предавка; 71 - Пружина на вала; 72 - Пръчка на блокиращото задвижване на автоматичната скоростна кутия при паркиране; 73 - Вложка; 74 - Пружина на задвижващия механизъм за автоматично блокиране на скоростната кутия при паркиране; 75 - Задвижваща щанга на автоматичната скоростна кутия при паркиране; 76 - Механизъм за блокиране на автоматична трансмисия при паркиране; 77 - Поддръжка на механизма за заключване на автоматичната скоростна кутия при паркиране; 79 - Пружинен фиксатор; 81 - Спирачно бутало 1-ва предавка / задна предавка; 82 - Предавка на раздаваща кутия; 83 - Капак; 84 - Контргайка; 85 - Вторичен вал; 86 - Конусен ролков лагер; 87 - Втулка; 88 - Външен въртящ се пръстен; 89 - Вложка; 91 - Външен въртящ се пръстен; 92 - Корпус на трансмисията
