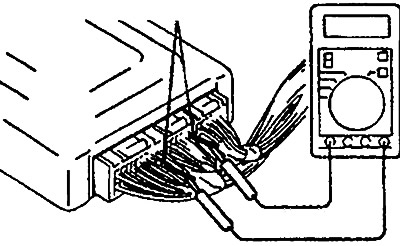

Ориз. 8.1. Проверка на блока за управление на двигателя
2. Поставете тънък проводник от страната на кабелната връзка към клемата на съединителя на блока за управление на двигателя и измерете напрежението, като го сравнявате със стойностите в таблица 8.5. Разрезът на конектора на блока за управление на двигателя е показан на фиг. 8.2.
Ориз. 8.2. Конектор на блока за управление на двигателя
3. Ако волтметърът покаже стойност, която не съответства на посочената стойност, проверете сензора, съответния проводник и задвижващия механизъм (задвижката) и, ако е необходимо, поправете или сменете дефектния елемент.
4. След ремонт или смяна проверете с волтметър дали проблемът е отстранен.

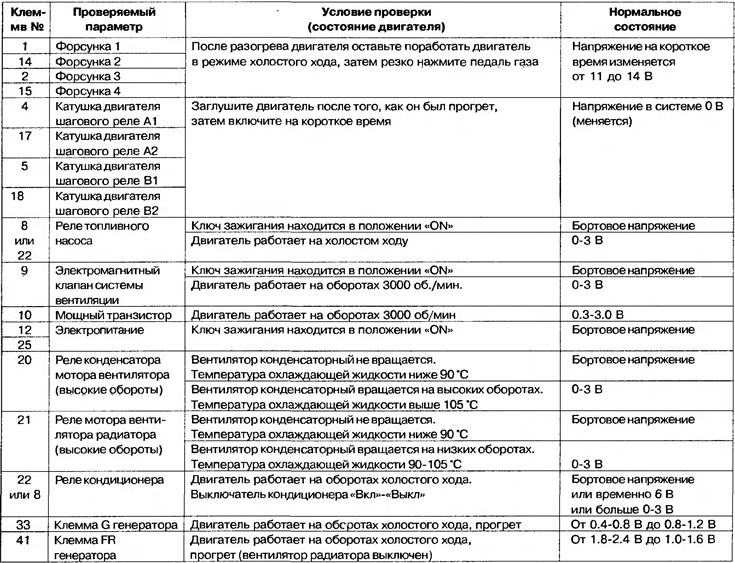

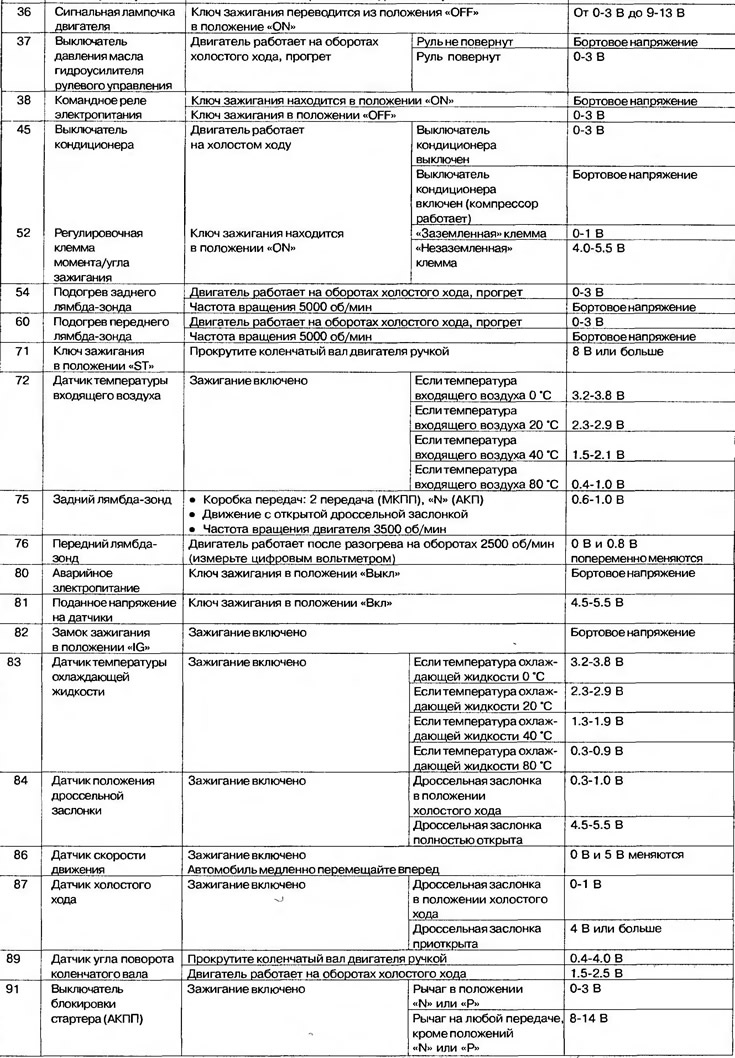

Таблица 8.5. Контролен списък за напрежение на клемите на ECM
