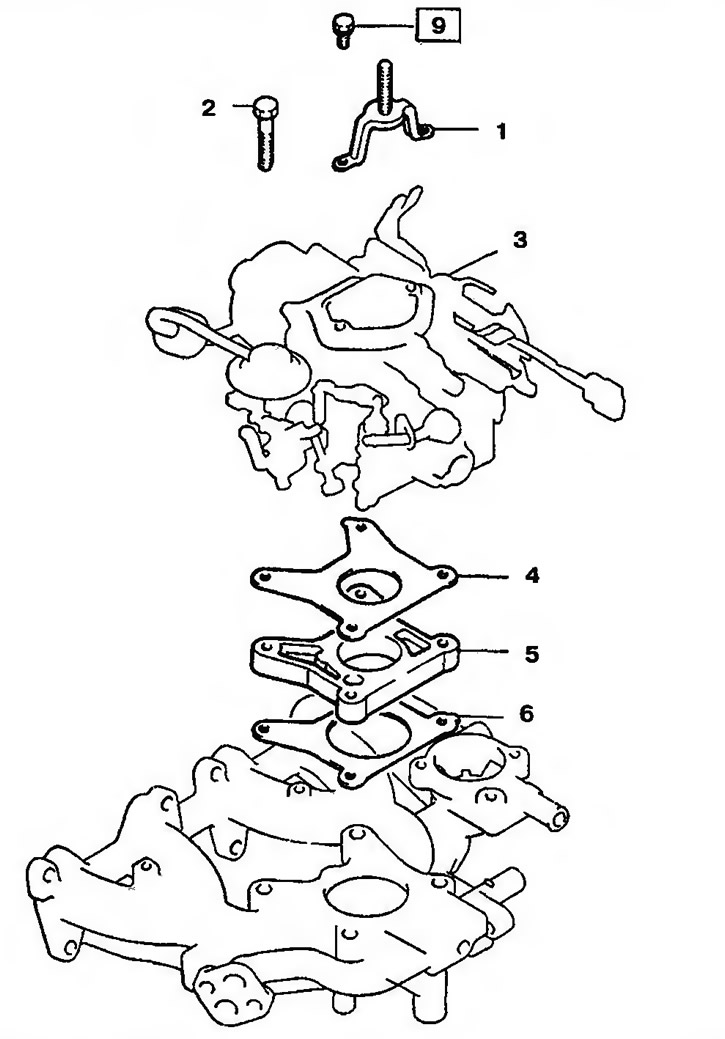

Фиг. 10.35a. Монтаж на карбуратора: 1 - шпилка; 2 - Болт; 3 - Карбуратор; 4 - Горно уплътнение; 5 - Гумена възглавница; 6 - Долна подложка

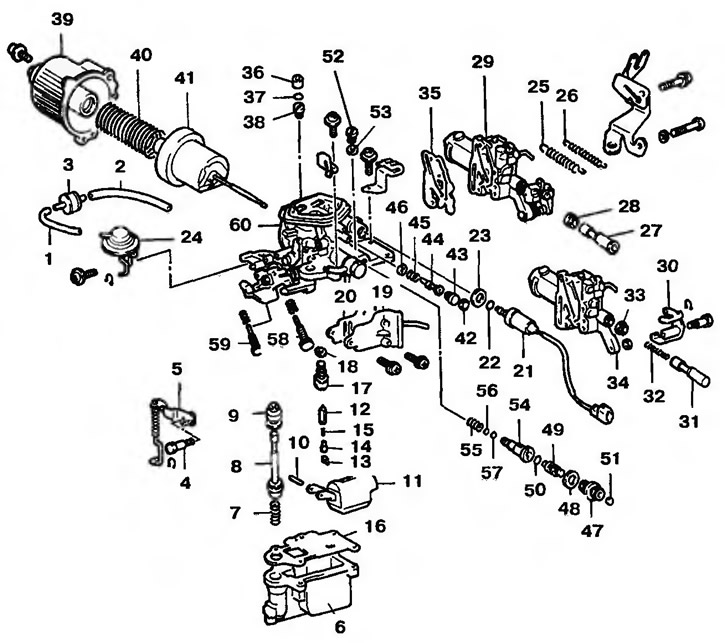

Фиг. 10,356. Разглобен карбуратор: 1, 2 - Тръби (автоматична скоростна кутия); 3 - Клапан за забавяне (автоматична скоростна кутия); 4 - Болт; 5 - Лост на помпата; 6 - Поплавкова камера; 7, 15, 32, 45, 55 - Пружини; 8 - Бутало на помпата; 9, 22, 28, 33, 37, 50, 56, 57 - Уплътнения; 10 - Щифт; 11 - плувка; 12 - Иглена клапа; 13 - Кука; 14 - Избутващ щифт; 16, 18, 20, 23, 35, 46, 48, 53 - Уплътнения; 17 - легло на игления клапан; 19 - Адаптер; 21 - Соленоиден клапан за прекъсване на подаването на гориво; 24 - Задвижване на затваряне на дроселната клапа (автоматична скоростна кутия); 25 - Възвратна пружина (външна); 26 - Възвратна пружина (вътрешна); 27, 31 - Задвижващи пръти на икономийзера; 29 - Компенсатор; 30 - Ексцентрик за увеличаване на оборотите на двигателя; 34 - Компенсатор; 36 - Заключваща плоча; 38, 52 - щифтове; 39 - Дифузьор; 40 - Пружина на дифузора; 41 - Бутало на дифузора; 42 - Щепсел (за Австралия); 43 - Винт за регулиране на състава на горимата смес (MAS); 44 - Фиби; 47 - Щепсел с резба на основната горивна струя; 49 - Регулиращ винт на основната горивна струя; 51 - Заключваща плоча; 54 - Главна горивна струя; 58 - Винт за регулиране на скоростта (SAS); 59 - Регулиращ винт на задвижващия механизъм за затваряне на дроселната клапа (автоматична скоростна кутия); 60 - Корпус на карбуратора
