Лагерна капачка на биела — монтаж

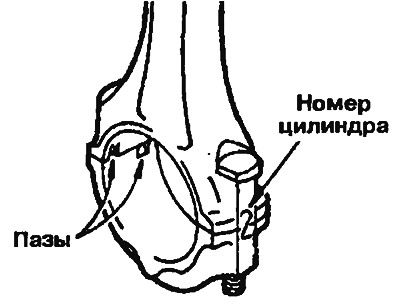

1. Обърнете внимание на поставените знаци и монтирайте лагерната капачка на свързващия прът. Ако използвате нов биел без маркировка, обърнете внимание на това, че жлебовете за фиксиране на лагера са поставени според изображението от същата страна (фиг. 2.43).

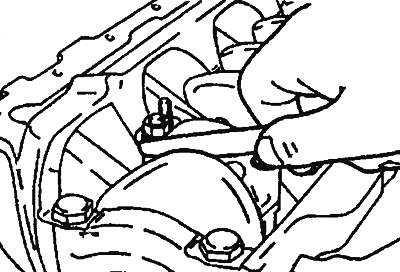

2. Моля, имайте предвид, че страничният луфт не надвишава допустимата стойност (фиг. 2.44).

• Нормална стойност: 0,10-0,25 mm.
• Позволена стойност: 0,4 мм.
