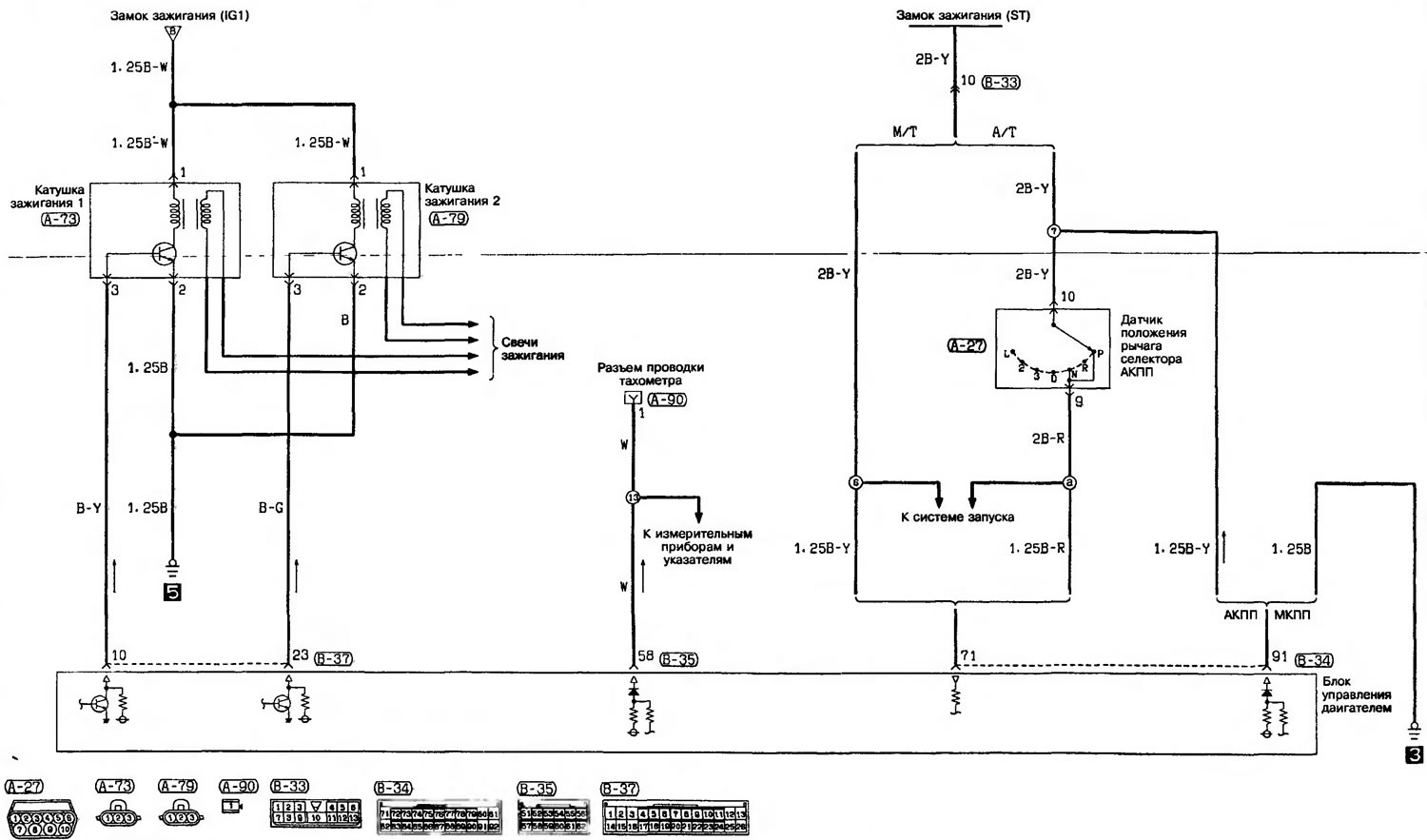

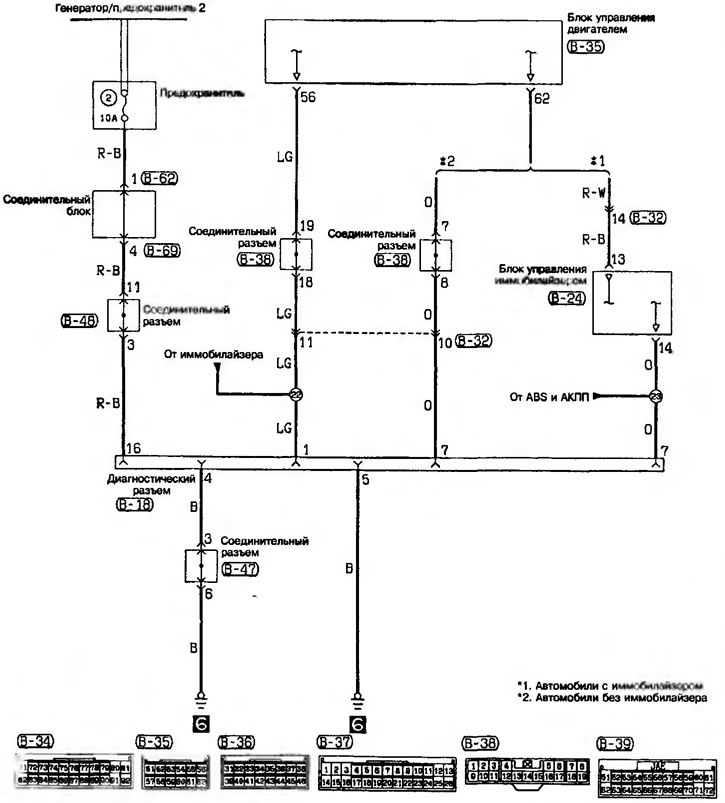

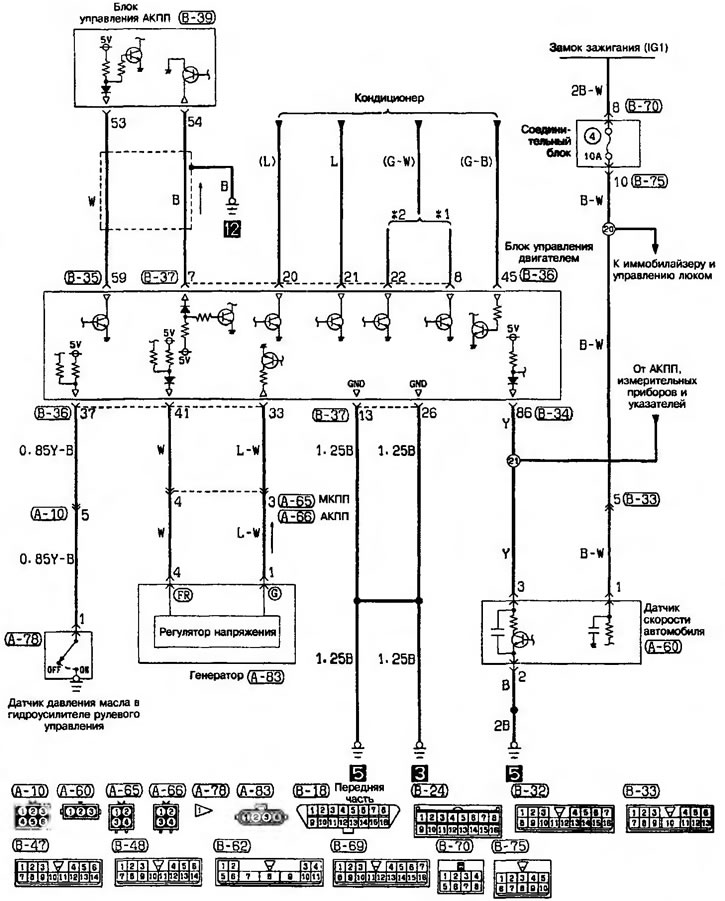

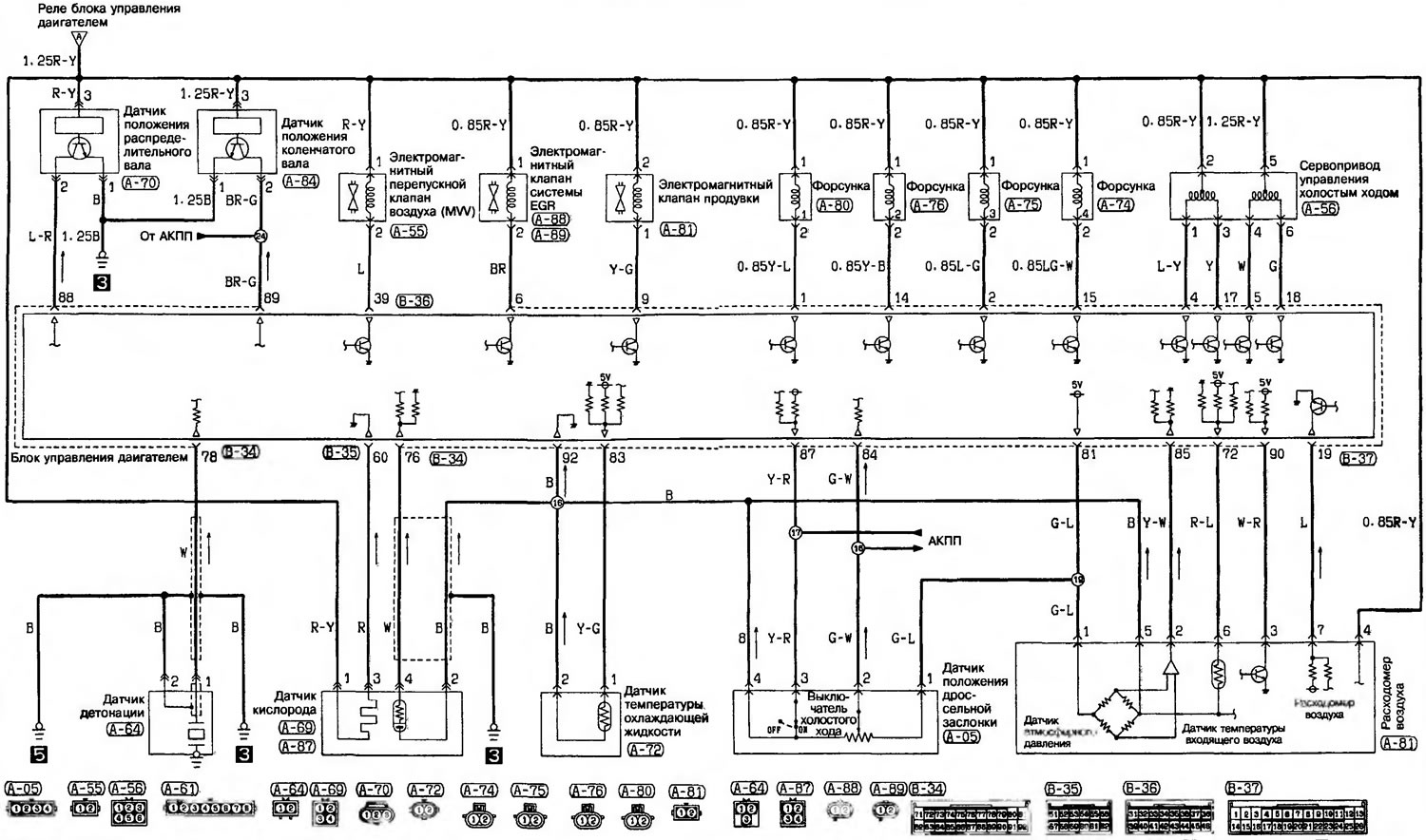

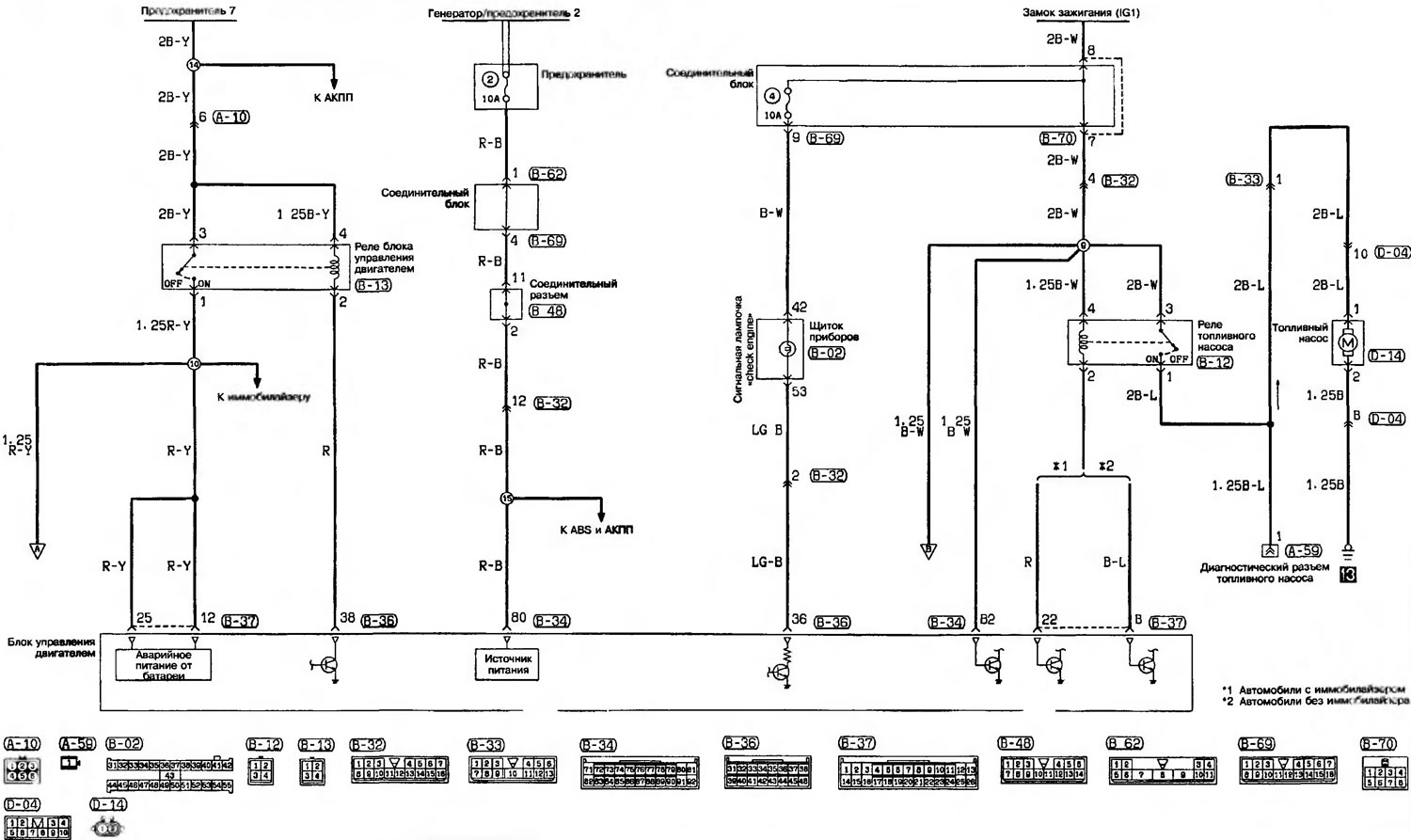

4G92 MPI система за впръскване на гориво




Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »





За информация относно четенето и използването на електрически схеми вижте тази страница →
