4G13 MPI система за впръскване на гориво

  • Главна
  • Кольт
  • 5 (1995-2003, бензин)
  • Електрическо оборудване
  • Електрически схеми
0

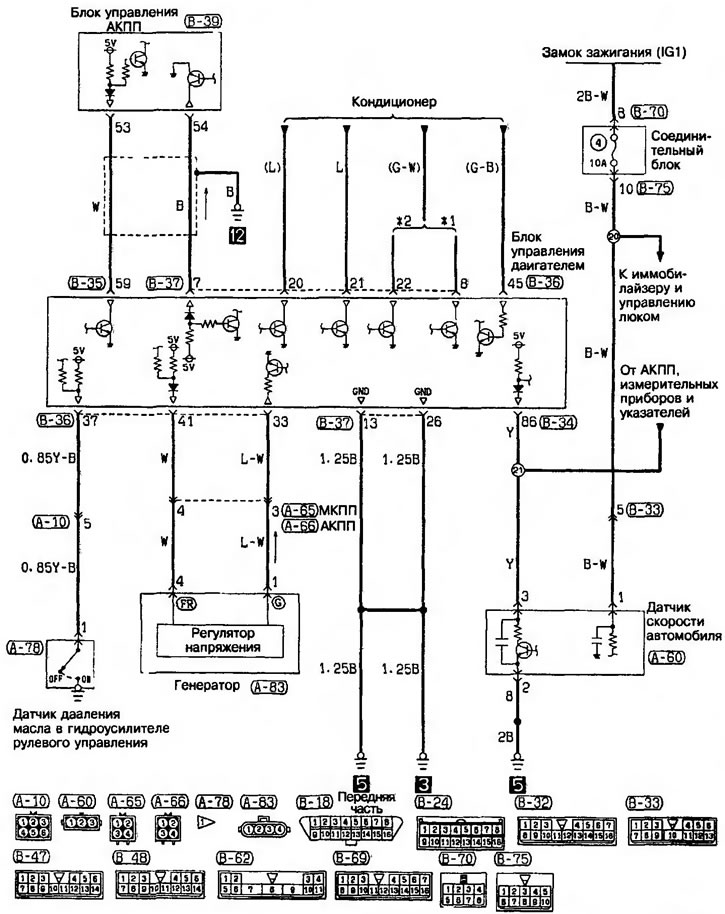

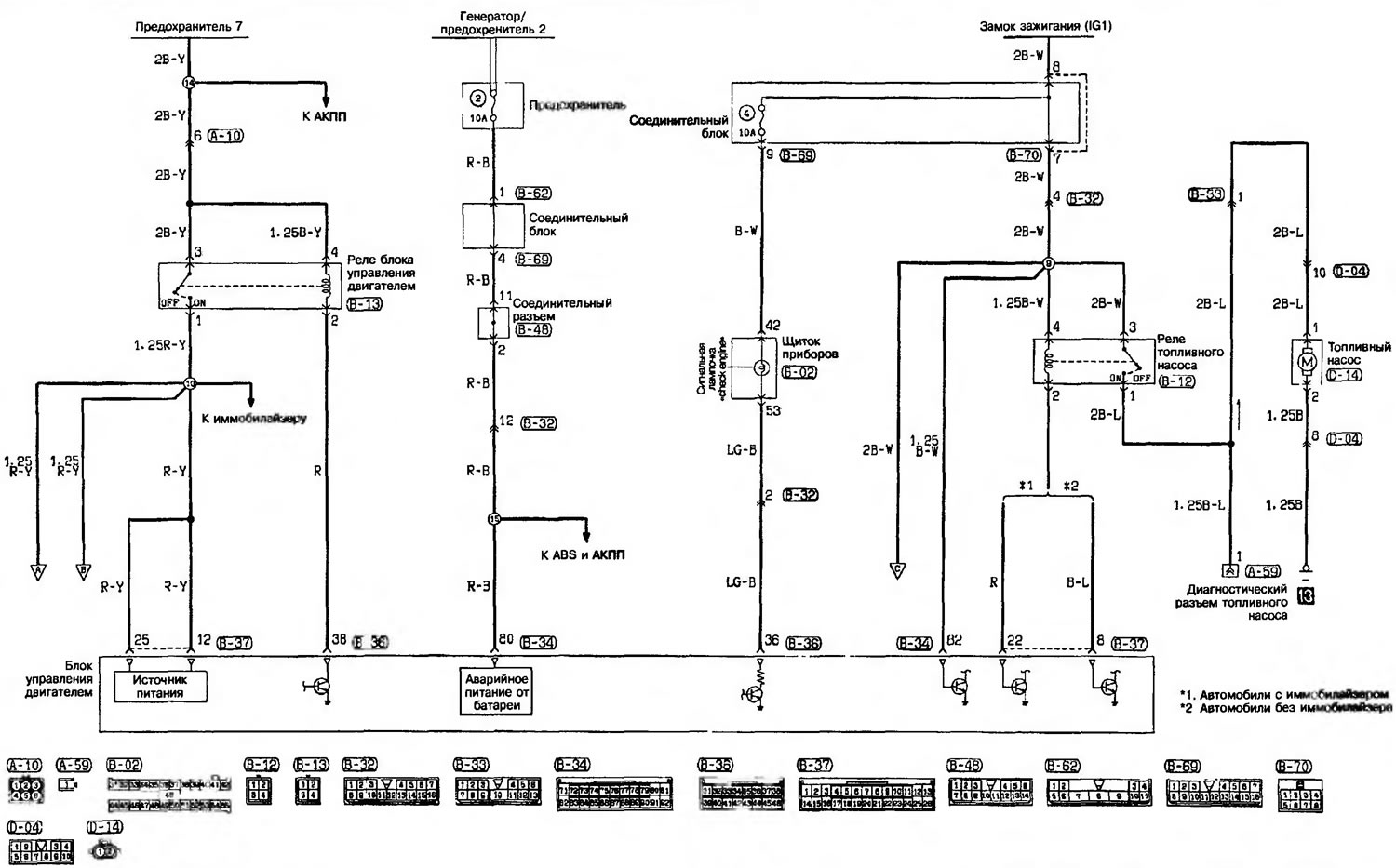

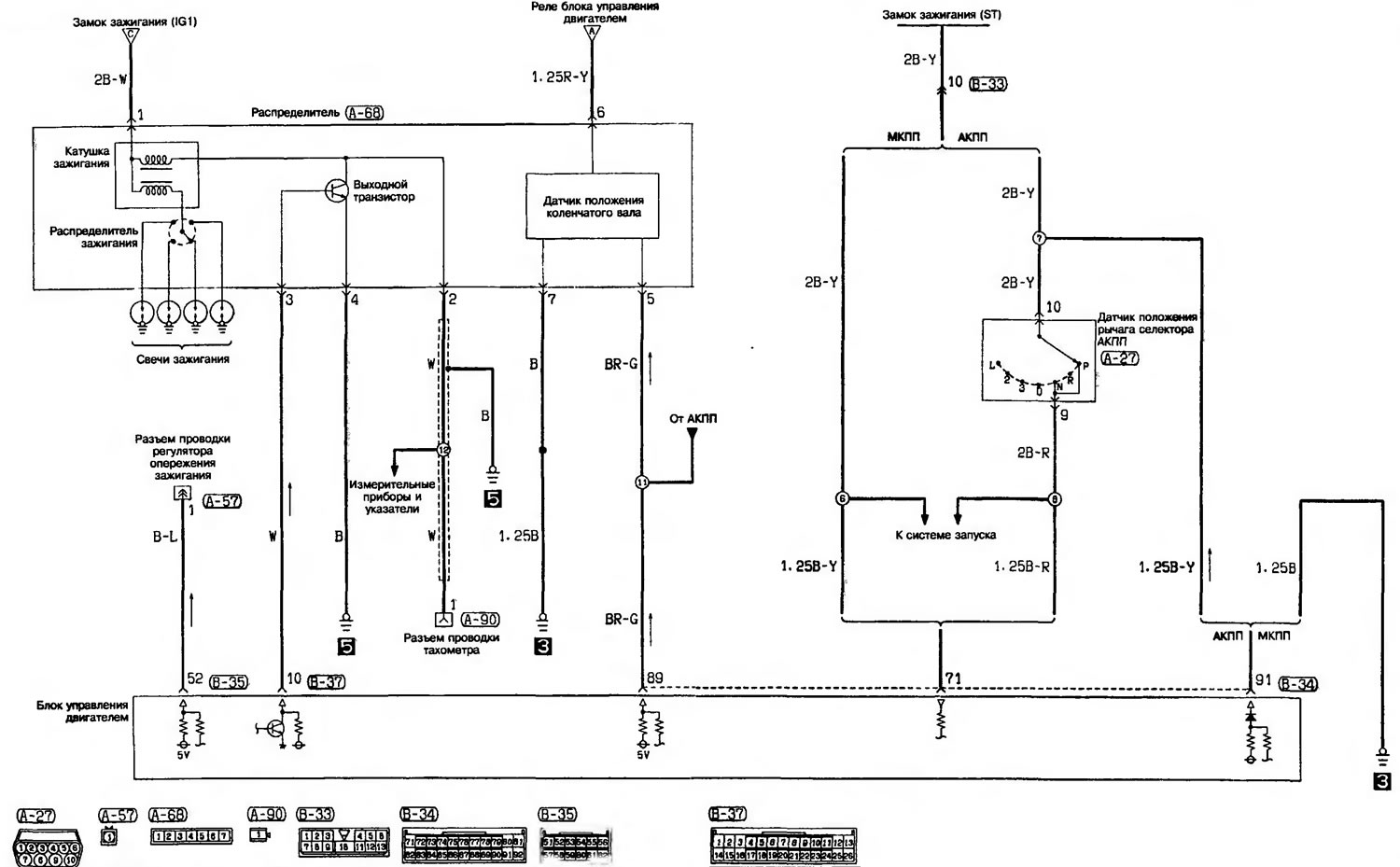

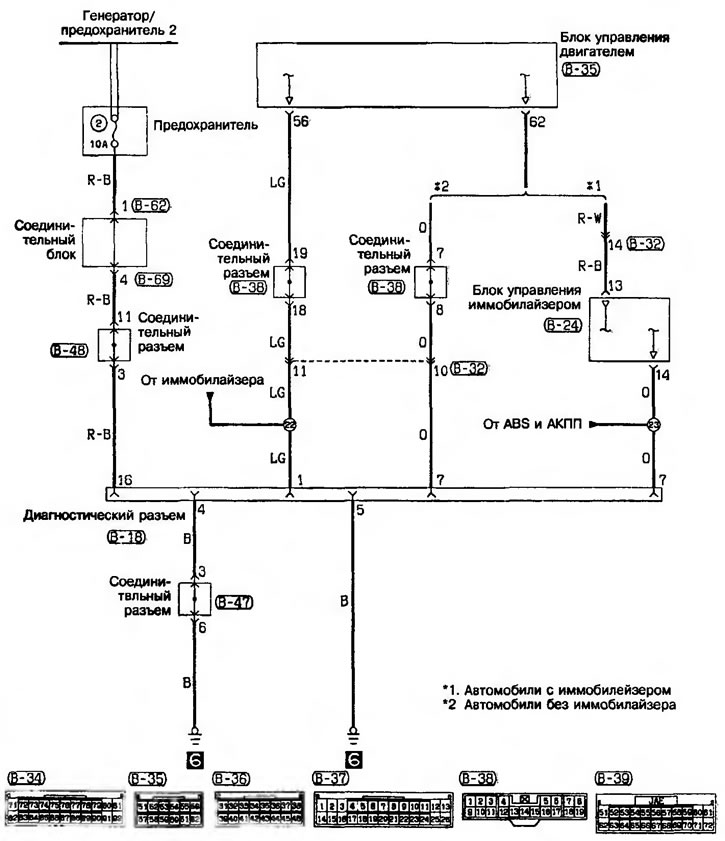

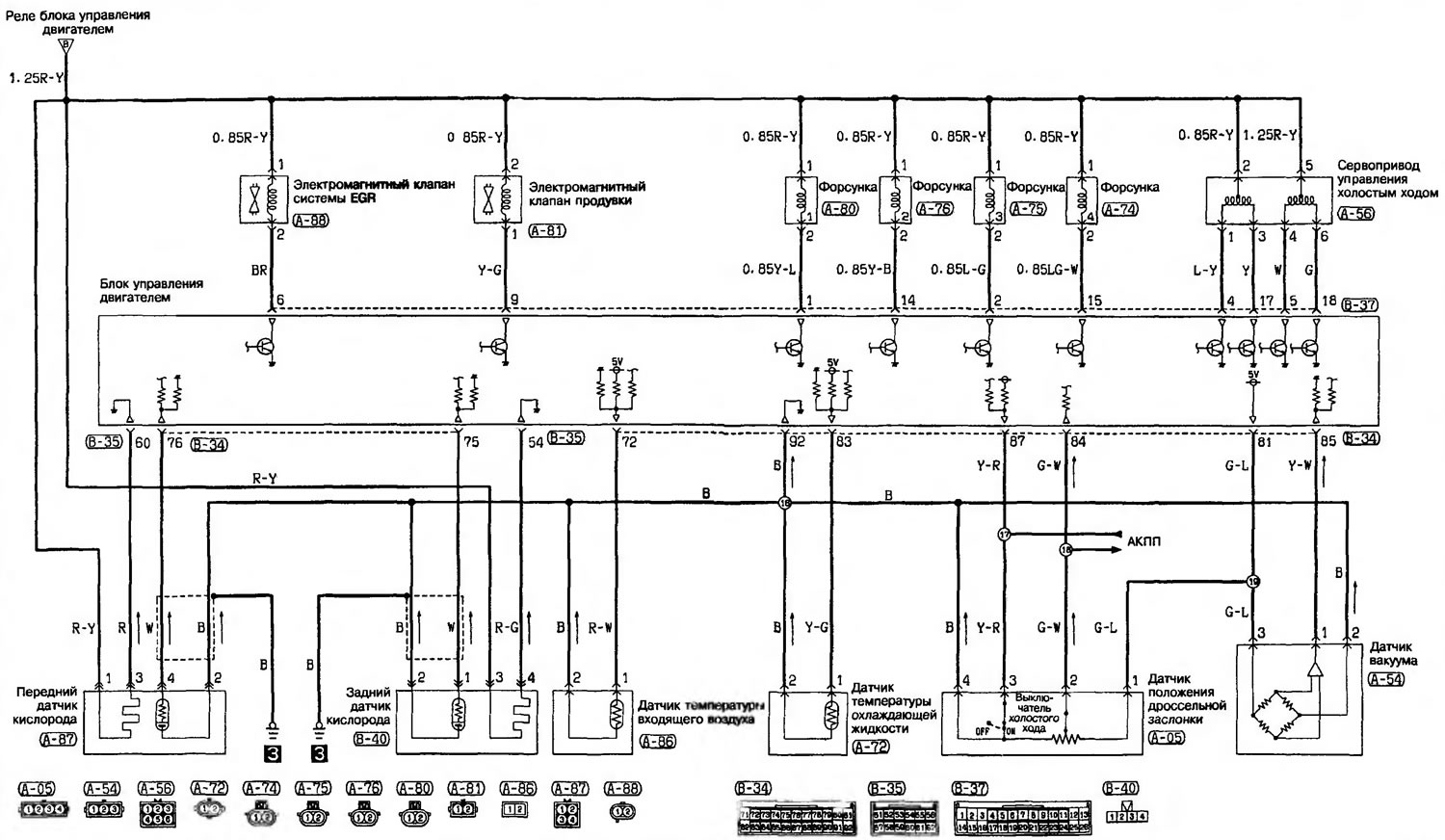

MPI система за впръскване на гориво на двигателя 4G13




Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »





За информация относно четенето и използването на електрически схеми вижте тази страница →
