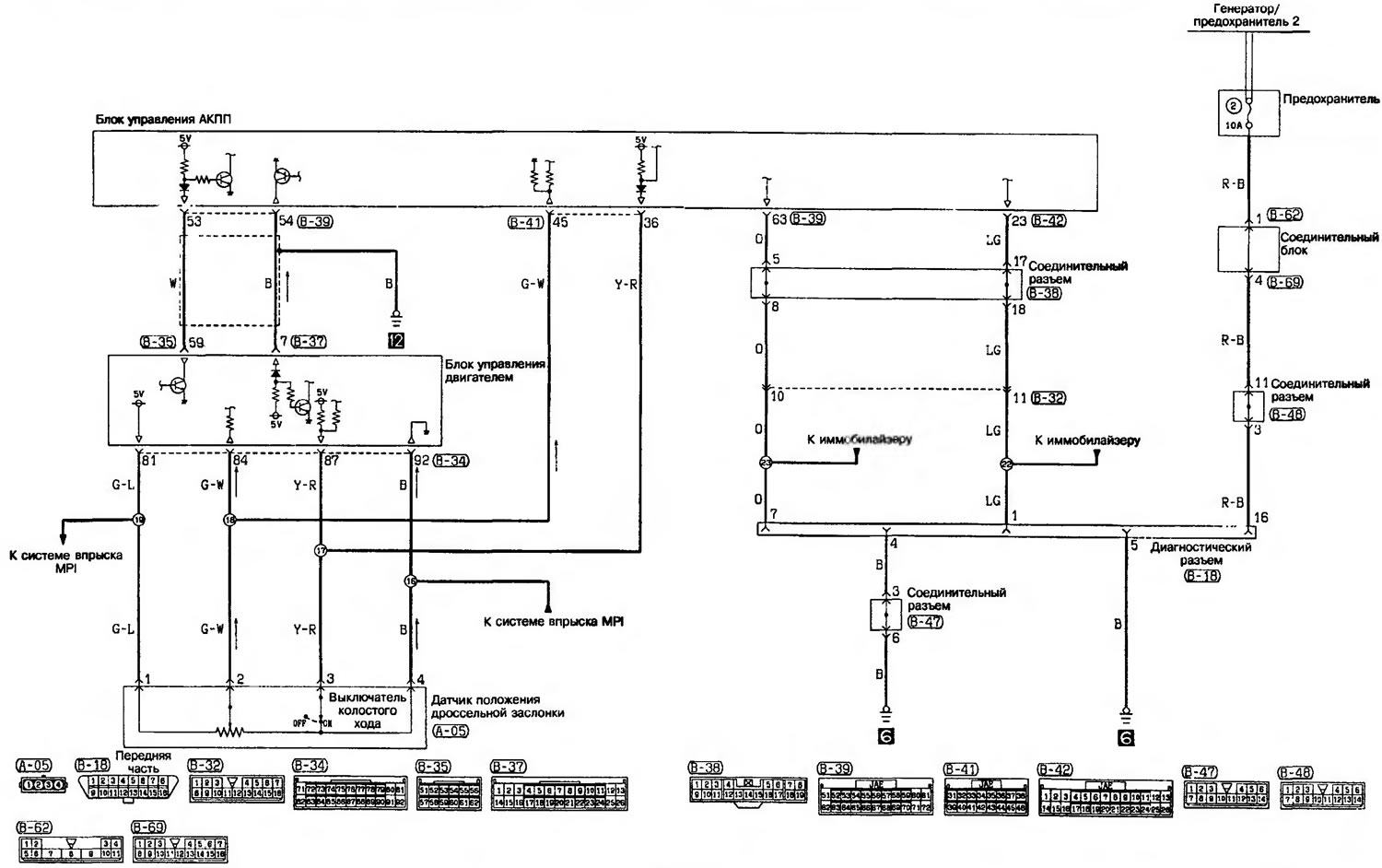

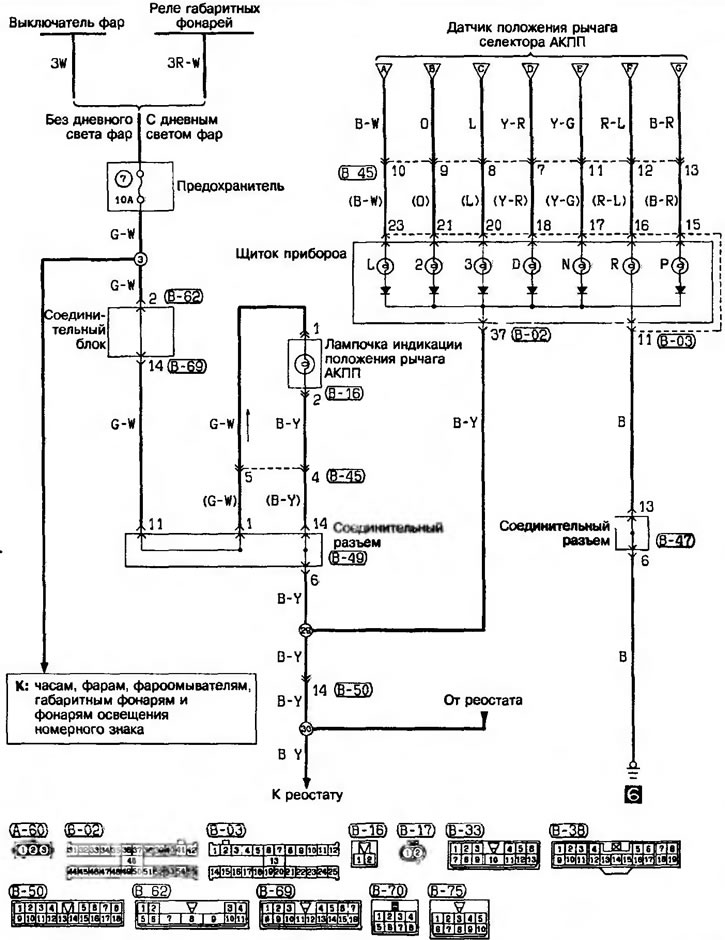

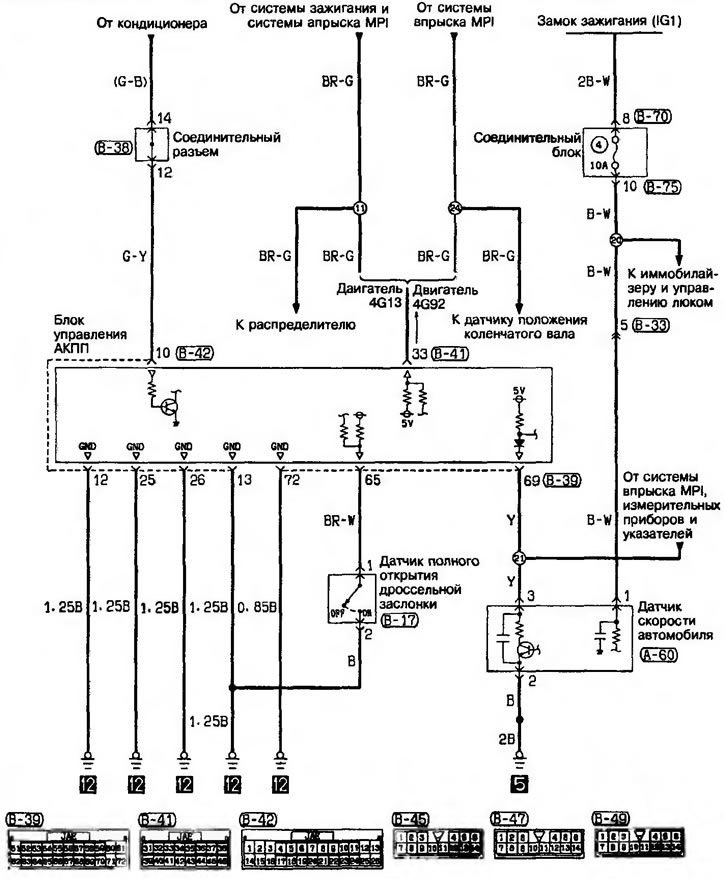

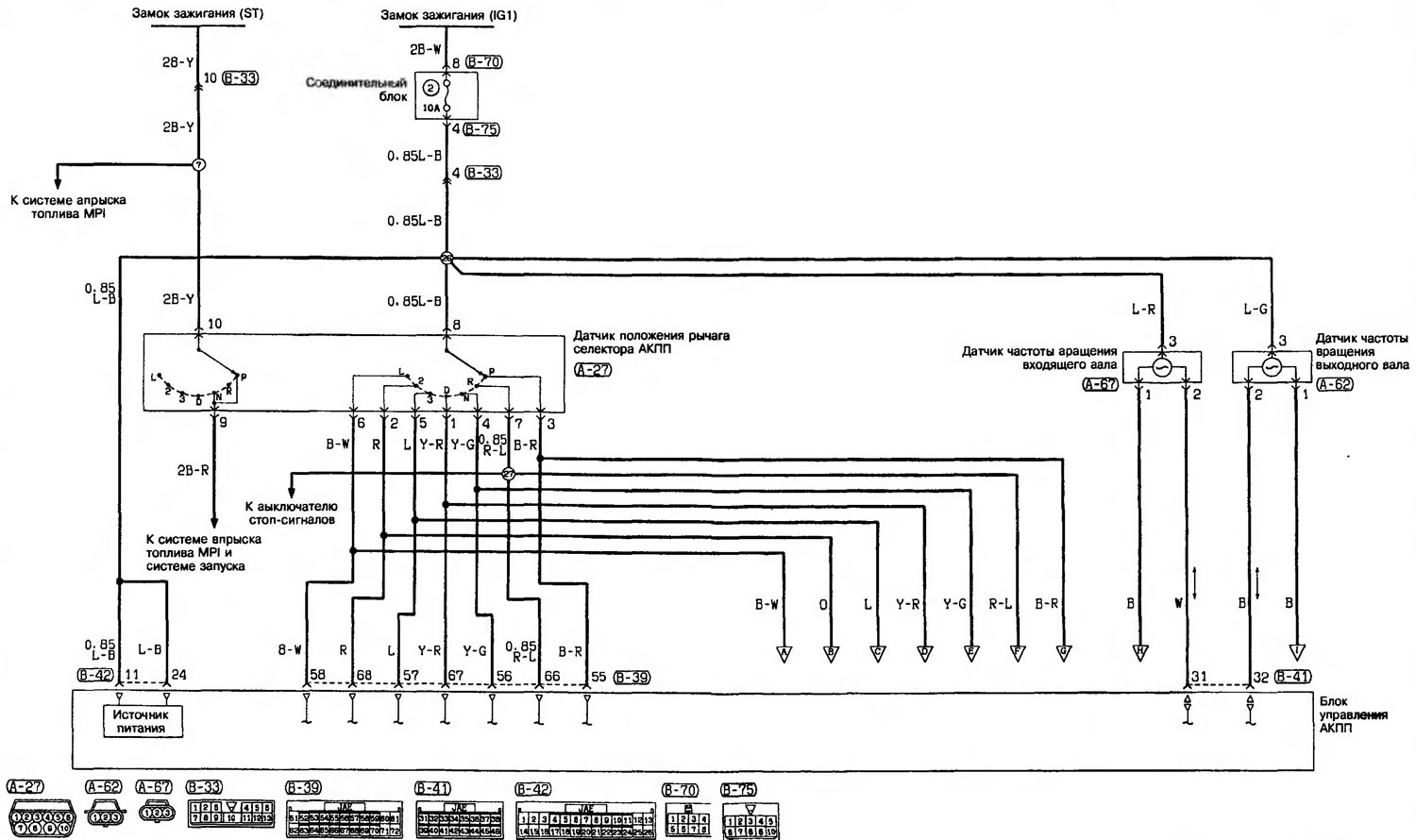

Схема на 4-степенна автоматична скоростна кутия

0

4-степенна автоматична скоростна кутия

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

За информация относно четенето и използването на електрически схеми вижте тази страница →
