Блок за управление на двигателя

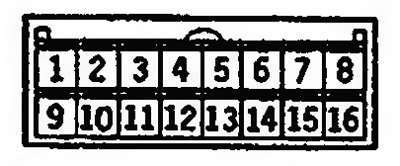

Проверката се извършва чрез напрежение на клемите на конектора на блока за управление на двигателя (фиг. 15.17 и таблица 15.5).

Таблица 15.5. Проверка на блока за управление на двигателя

Терминал	Сигнал	Условия на изпитване	Клюсно напрежение
1	Захранване на блока за управление на двигателя	Вкл. ключ за запалване	Системно напрежение
2	Превключвател на запалването	Ключът за запалване е ИЗКЛЮЧЕН	0V
2	Импулсен сензор за заключване на запалването	Ключът за запалване ВКЛЮЧЕН	Системно напрежение
8	Заземяване на блока за управление на двигателя	Винаги	0 V
9	Захранване на блока за управление на двигателя	Вкл. ключ за запалване	Системно напрежение
16	Заземяване на блока за управление на двигателя	Винаги	0 V
