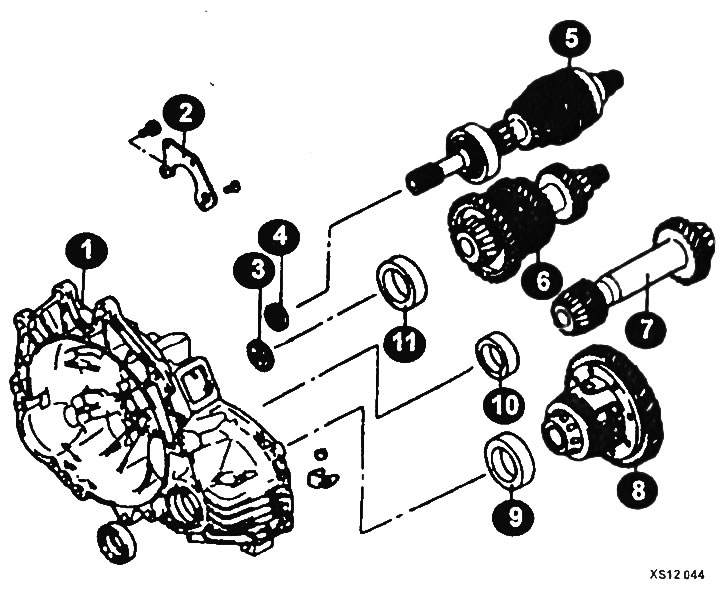

Валове на скоростната кутия
1 _ корпус на съединителя; 2 - държач на лагера; 3 - пръстен; 4 - кутия за пълнене; 5 - входен вал; 6 - междинен вал; 7 - вторичен вал; 8 - диференциал; 9, 10, 11 - външен пръстен.

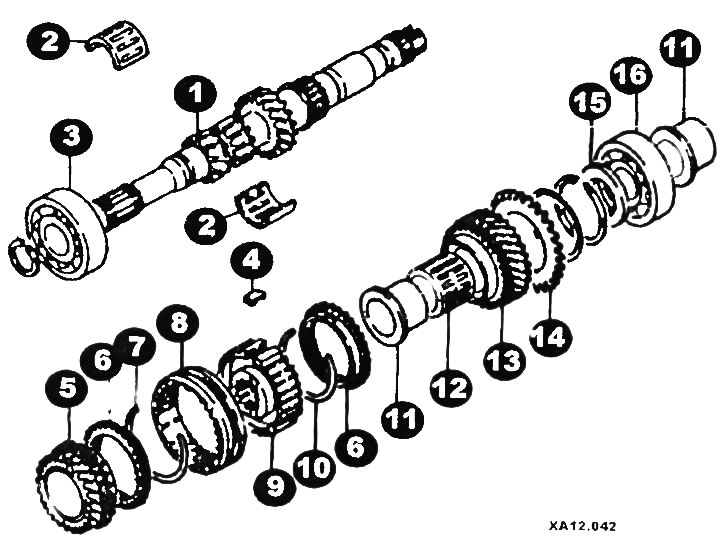

Елементи на входния вал
1 - входен вал; 2 - иглен лагер; 3, 16 - сачмен лагер; 4 - ключалка на синхронизатора; 5 - 3-та предавка; 6 - пръстен на синхронизатора; 7 - пружина на синхронизатора; 8 - ръкава на синхронизатора на 3-та и 4-та предавка; 9 - главина на синхронизатора; 10 - пружина; 11 - лагерно състезание; 12 - иглен лагер; 13 - зъбно колело на 4-та предавка; 14 - задвижвана предавка; 13 - дистанционер.
Разглобяване
Свалете заключващата шайба и предния сачмен лагер.
Отстранете релсата на лагера.
Извадете лагера.
Отстранете дистанционера, заключващата шайба, пружината и задвижваното зъбно колело.
Свалете 4-та предавка, игления лагер и втулката.
Свалете пръстена и втулката на синхронизатора.
Отстранете втулките и щифтовете на синхронизатора за 3-та и 4-та предавка.
Свалете главините и пръстените на синхронизатора за 3-та и 4-та предавка.
Свалете 3-та предавка и игления лагер.
Проверете състоянието на външната повърхност на входния вал на мястото за монтаж на игления лагер, както и състоянието на шлиците на входния вал.
Подравнете игления лагер с вала или лагерната втулка и зъбно колело и проверете за плавно въртене.
Поставете пръстена на синхронизатора срещу зъбното колело на съединителя и проверете хлабината. Тя трябва да бъде 0,5 мм.

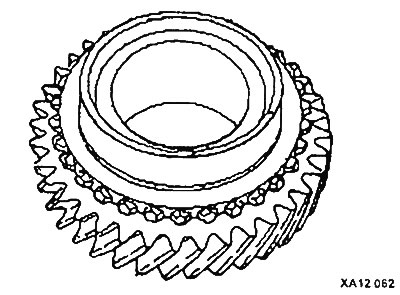

Проверете зъбите на конусната предавка и предавката на съединителя.
Проверете конуса на синхронизатора.
Сглобяване
Монтажът се извършва в обратен ред, като се вземат предвид следното:

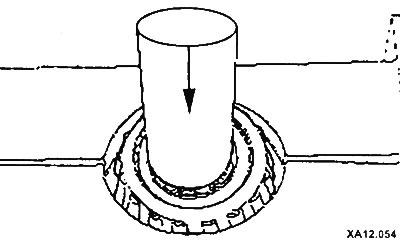

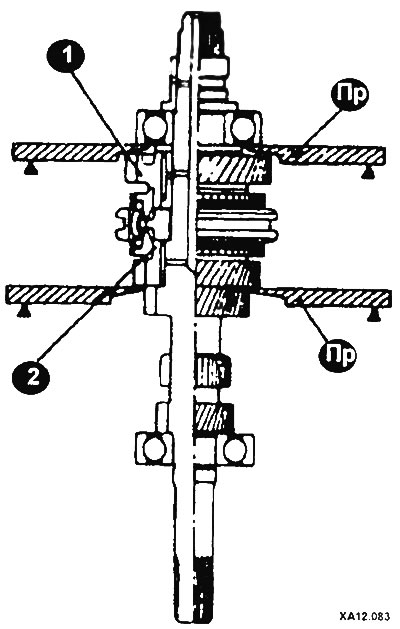

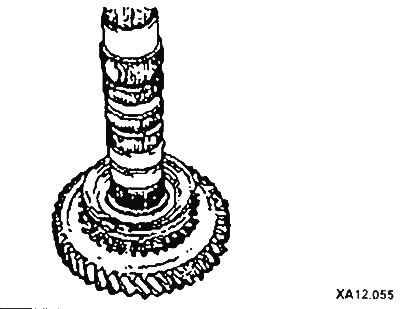

Използвайте инструменти, когато сглобявате 3-та (2) и 4-та (1) предавка.

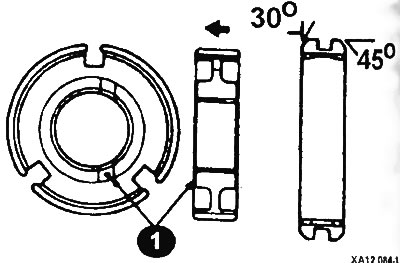

Подравнете знаците за центровка (1) при сглобяване на синхронизатора на 3-та и 4-та предавка (фиг. ХА12.048-1).

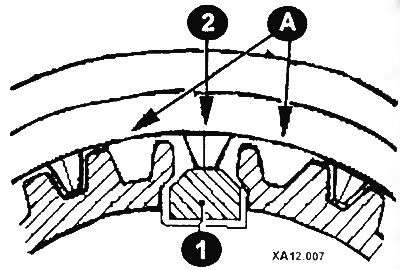

Монтирайте втулката на синхронизатора върху главината така, че зъбът (2), разположен между двете секции без зъби (A), да докосва крекера на синхронизатора (1).

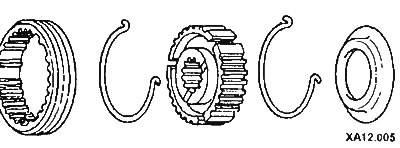

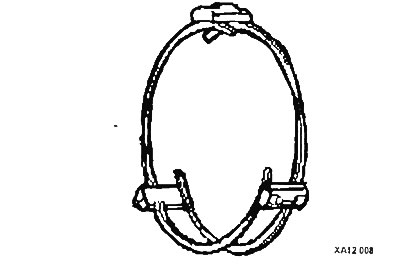

Пружините и крекерите са монтирани в съответствие с фигурата.

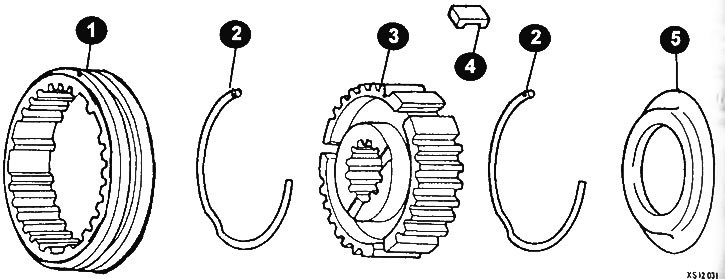

Компоненти на главината на синхронизатора на 5-та предавка
1 - втулка; 2 - пружина; 3 - главина; 4 - крекер; 5 - шайба.
