Карбюратор — диагностика и переборка

Диагностика

• а) Проверете всички вакуумни шланги и диафрагми на липсата на утечки и правилната инсталация.
• б) Надежно затяните всички крепежни болти и гайки карбюратора и впускния колектор.
• в) Проведете проверку на компресии в цилиндрите.
• г) Очистете и заменете свечи зажигания, ако е необходимо.
• г) Проверете провода с високо напрежение.
• е) Проверете провода первичной обмотки катушки зажигания.
• ж) Проверете угол опережения зажигания.
• з) Проверете топливен насос.
• и) Проверете работа заслонки, регулираща температурата на подаващия въздух.
• к) Проверете/заменете въздушен филтър, л) Проверете системата вентилации на картера, м) Проверете/замените топливен филтър.
• н) Проверете, не засорени ли труби системи за изпускане на отработващите газ.
• о) Проверете работата на клапана на системите за рециркулация на изхлопните газови.
• п) Проверете работа воздушной заслонки.
• р) Проверете системата за захранване за наличие на утечек или деформации на топливни тръби.
• с] Проверете работата на насоса-ускорителя при изключено двигателе.
• т] Проверете използваното гориво.
• у) Проверете регулировката на газораспределительного механизма.
• ф) Изберете специалистите за проверка на електронните системи на двигателя и карбюратора.

Переборка

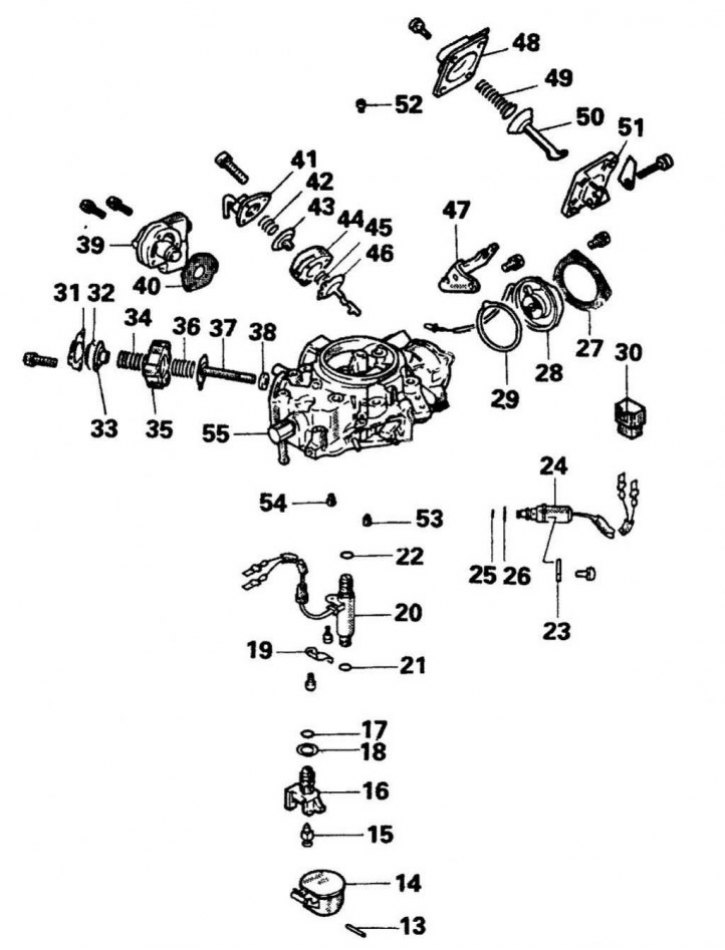

10.2а Елементи крышки карбюратора Mitsubishi

13. Щифт; 14. Поплавок; 15. Игольчатый клапан; 16. Седло игольчатого клапана; 17. Уплотнительное колцо; 18. Прокладка; 19. Крепление; 20. Електромагнитния клапан на системата обратной връзка; 21. Уплотнительное колцо; 22. Уплотнительное колцо; 23. Крепление; 24. Електромагнитния клапан постепенного прекращения подачи на гориво; 25. Уплотнительное колцо; 26. Уплотнительное колцо; 27. Пластинка; 28. Биметаллическая спираль; 29. Прокладка; 30. Разъем подключения; 31 .Кришка; 32. Диафрагма; 33. Седло пружины; 34. Пружина; 35. Корпус; 36. Пружина; 37. Диафрагма; 38. Клапан; 39. Електромагнитни клапани за регулиране на смеси; 40. Прокладка; 41. Крышка; 42. Пружина; 43. Диафрагма; 44. Корпус; 45. Пружина; 46. ​​Диафрагма; 47. Кронштейн; 48. Крышка; 49. Пружина; 50. Диафрагма; 51. Корпус; 52. Главный воздушный жиклер первичной камеры; 53 Главный топливный жиклер первичной камеры; 54. Главный топливен жиклер вторичной камери; 55. Крышка поплавковой камера

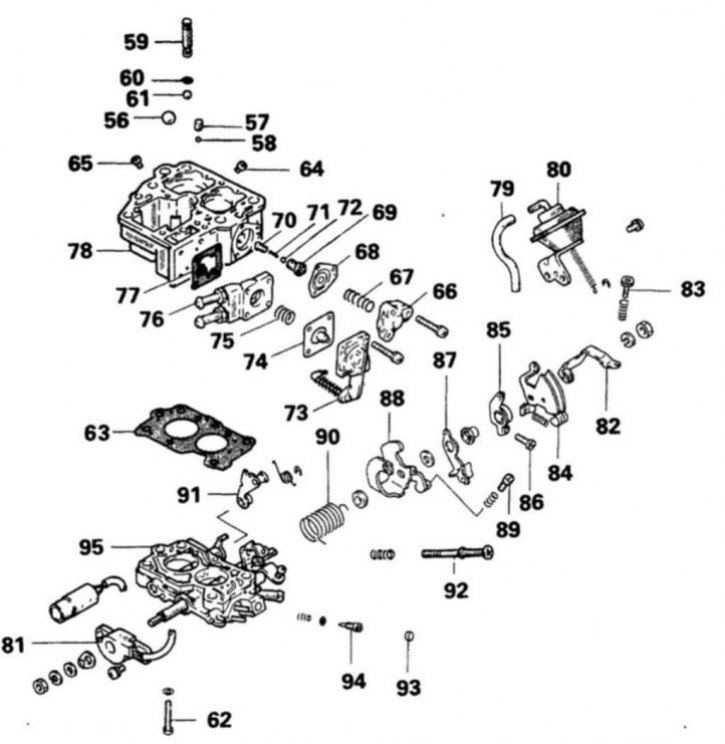

10.2б Елементи блока дросселей карбюратора Mitsubishi

56. Стальной шарик; 57. Грузик; 58. Шарик; 59. Заглушка; 60. Уплотнительное колцо; 61. Шарик; 62. Винт; 63. Прокладка; 64. Главный топливный жиклер (первичной камеры); 65. Главный топливен жиклер (вторична камера); 66. Крышка; 67. Пружина; 68. Диафрагма; 69. Клапан обогатительного жиклера; 70. Обогатительный жиклер; 71. Пружина; 72. Шарик; 73. Крышка насоса; 74. Диафрагма; 75. Пружина; 76. Корпус насоса; 77. Прокладка; 78. Смесителна камера; 79. Вакуумный шланг; 80. Вакуумна камера; 81. Датчик положения дросселной заслонки; 82. Рычаг; 83. Регулировочный винт; 84. Рычаг дроссельной заслонки; 85. Кулачок; 86. Регулировочный винт системы быстрого холостого хода; 87. Отключаващ рычаг; 88. Опорная пластинка; 89. Регулировочный винт холостого хода; 90. Пружина; 91. Рычаг дросселной заслонки вторичной камери; 92. Регулировочный винт холостого хода; 93. Заглушка; 94. Винт регулировки състава смеси; 95. Блок дросселей
