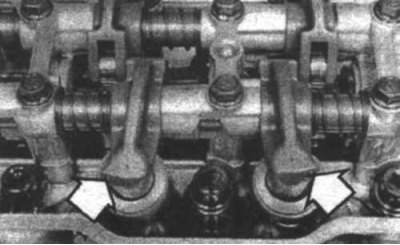

19.1 Кобилни рамена на двигатели, които не изискват регулиране на хлабината на клапаните, са както следва (обозначени със стрелки) - те нямат регулиращи винтове
1. Хлабините на клапаните трябва да се регулират на редовни интервали, когато двигателят е загрят до нормална работна температура. При някои модели хлабините на клапаните не могат да се регулират. Тези модели нямат регулиращи винтове (19.1) на клапаните.
2. Свалете въздушния филтър и капака на клапана.
3. Поставете буталото на цилиндъра N1 в положение ВМТ по време на хода на компресия. В това положение лостните рамена на първия цилиндър трябва да се движат свободно.

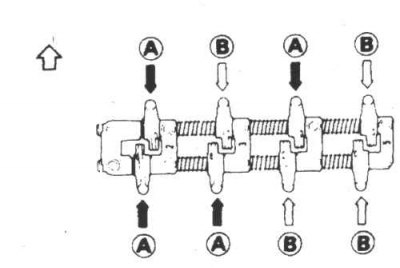

19.4 Когато буталото на цилиндър N1 е в TDC, регулирайте хлабините на клапаните, обозначени с A - когато буталото на цилиндър N4 е в TDC, регулирайте хлабините на клапаните, обозначени B
4. В това положение клапаните, обозначени с A (и инжекционните клапани в близост до всмукателните клапани) могат да се проверяват и регулират. Винаги първо проверявайте и регулирайте хлабините на инжекционните клапани (19.4).
5. Регулиращите винтове за всмукателния и инжекционния клапан са разположени на кобилните рамена. Разхлабете регулиращия винт на всмукателния клапан на два пълни оборота, след това разхлабете контрагайката на регулиращия винт на инжекционния клапан.

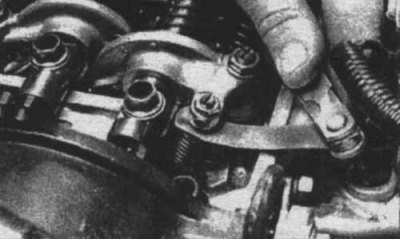

19.6 При премахване на щупа от пролуката между клапана и регулиращия винт трябва да се усети леко съпротивление
6. Поставете щуп между стеблото на инжекционния клапан и регулиращия винт и внимателно затегнете винта, докато щупчето се притисне леко към клапана (19.6) от винта.
7. Тъй като пружината на инжекционния клапан е сравнително слаба, внимавайте да не отворите клапана.

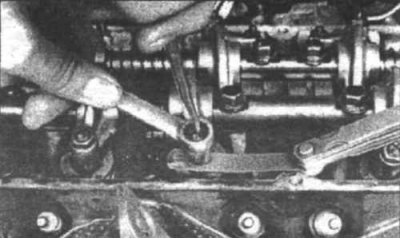

19.8 За да предотвратите завъртането на регулиращия винт, докато затягате контрагайката, задръжте го с гаечен ключ
8. След това проверете и регулирайте хлабините на всмукателните клапани и след това хлабините на изпускателните клапани (19.8).
9. Поставете буталото на цилиндъра N4 в положение TDC в момента на хода на компресия и регулирайте хлабините на клапаните, маркирани с буквата B (19.4).
10. След като завършите настройката, поставете обратно капака на клапана и въздушния филтър.
