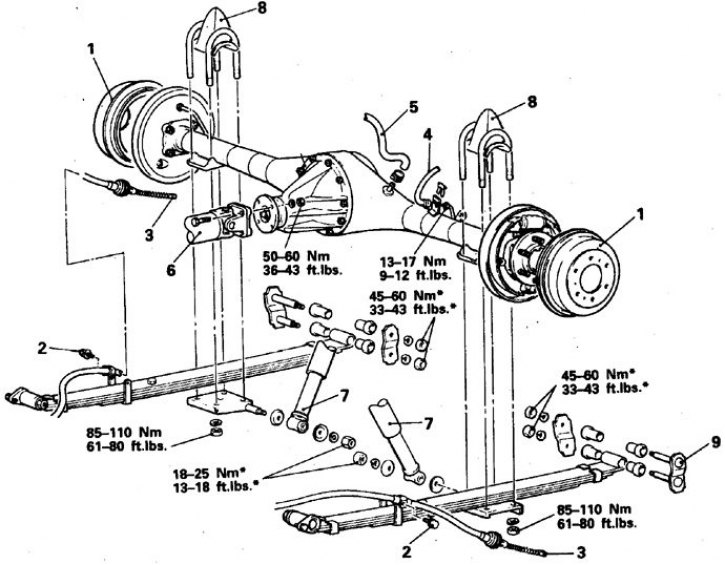

Задний мост с рессорами
1. Барабаны; 2. Болты крепления троса ручного тормоза; 3. Наконечник троса ручного тормоза; 4. Шланг тормозов; 5. Шланг сапуна; 6. Карданный вал; 7. Амортизатор; 8. Стремянки и буфер; 9. Задний мост

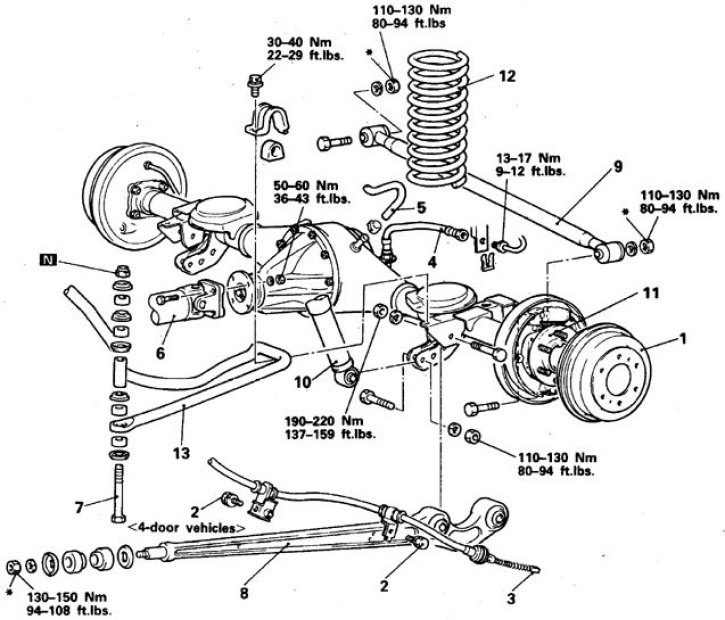

Задний мост с пружинами и барабанными тормозами
N – детали подлежат замене; 1. Барабаны; 2. Болты крепления троса ручного тормоза; 3. Наконечник троса ручного тормоза; 4. Шланг тормозов; 5. Шланг сапуна; 6. Карданный вал; 7. Болт стабилизатора поперечной устойчивости; 8. Продольная штанга; 9. Поперечная штанга; 10. Нижнее крепление амортизатора; 11. Задний мост; 12. Пружина; 13. Стабилизатор поперечной устойчивости

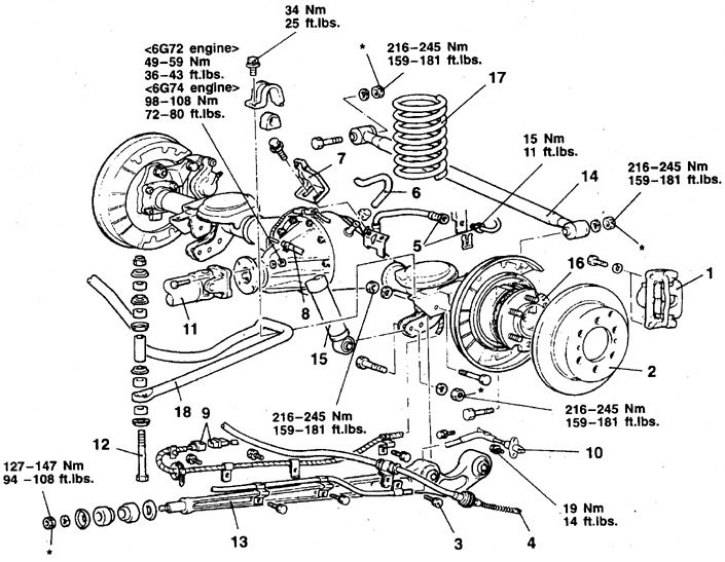

Задний мост с пружинами и дисковыми тормозами
N – детали подлежат замене; 1. Суппорт; 2. Диск тормоза; 3. Болт крепления троса ручного тормоза (или датчика скорости); 4. Наконечник троса ручного тормоза; 5. Шланг тормозов; 6. Шланг сапуна; 7. Кронштейн пружины дозирующего клапана; 8. Шланг блокируемого дифференциала; 9. Разъем; 10. Датчик скорости; 11. Карданный вал; 12. Болт крепления стабилизатора поперечной устойчивости; 13. Продольная штанга; 14. Поперечная штанга; 15. Нижнее крепление амортизатора; 16. Задний мост; 17. Пружина; 18. Стабилизатор поперечной устойчивости
* – это соединение окончательно затягивается после опускания автомобиля
Мост с рессорами

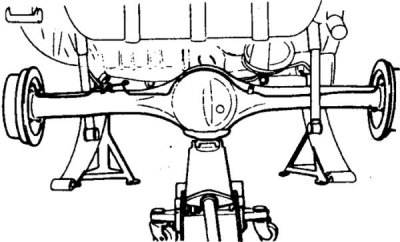

1. Поднимите автомобиль и установите на подставки, уперев их в короба рамы.
2. Слейте масло из редуктора.
3. Снимите колеса и барабаны.
4. Отсоедините трос ручного тормоза, снимите щиток троса.
5. Отсоедините шланг гидропривода тормозов на тройнике.
6. Отсоедините шланг сапуна.
7. На части автомобилей снимите кронштейн пружины дозирующего клапана.
8. Нанесите ориентационные метки и отсоедините задний карданный вал.
9. Приподнимите задний мост за среднюю часть балки (или за трубы балки) и отсоедините амортизаторы.
10. Отверните гайки и снимите стремянки с буферами.
11. Отверните гайки, достаньте задние серьги и опустите задние части рессор.
12. Работая вдвоем, опустите мост и достаньте из-под автомобиля.
13. Установка выполняется в обратном порядке.
14. Поверьте состояние резиновых втулок серьги рессоры, при необходимости замените.

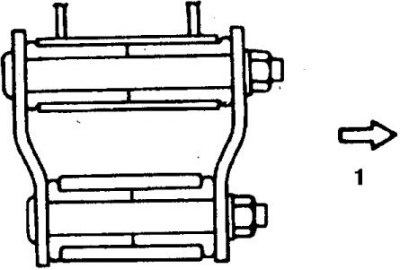

15. Правильно сориентируйте серьгу рессоры при сборке (1 – в сторону редуктора).
16. Гайки затяните окончательно после опускания автомобиля. Гайки и болты затяните в соответствии с требуемыми моментами.
17. Удалите воздух из гидропривода тормозов.

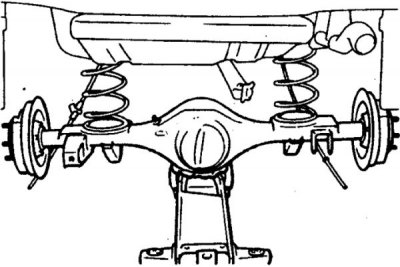

Мост с пружинами
1. Поднимите автомобиль и установите на подставки, уперев их в короба рамы.
2. Слейте масло из редуктора.
3. Снимите колеса.
4. Снимите барабаны (или суппорт и диск тормоза, суппорт отведите в сторону и закрепите).
5. Отсоедините трос ручного тормоза.
6. Отсоедините шланг гидропривода тормозов на тройнике.
7. Отсоедините шланг сапуна.
8. Снимите кронштейн дозирующего клапана тормозов.
9. На автомобилях с самоблокирующимся дифференциалом отсоедините шланг и разъем проводки.
10. На автомобилях с ABS-системой отсоедините датчик скорости.
11. Нанесите на фланцы ориентационные метки и отсоедините задний карданный вал.
12. Отверните гайки болтов стабилизатора поперечной устойчивости, снимите тяги стабилизатора и втулки.
13. Приподнимите задний мост за среднюю часть балки и отсоедините продольную и поперечную штанги.
14. Отсоедините нижние крепления амортизаторов.
15. Опустите мост, снимите стабилизатор и пружины.
16. Установка выполняется в обратном порядке.

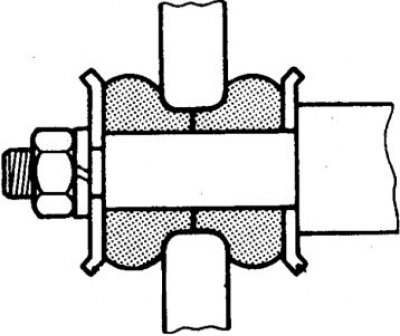

17. Установите тарельчатые шайбы на втулки штанги заднего моста в нужном порядке.
18. Гайки и болты затяните со следующими моментами: заднее крепление продольной штанги 122 Н·м. (барабанные тормоза), 216–245 Н·м. (дисковые тормоза), передние гайки затяните окончательно после опускания автомобиля с моментом 150 Н·м., гайки поперечной штанги затяните после опускания автомобиля с моментом 122 Н·м. (для барабанных тормозов) и 230 Н·м. (дисковые тормоза).
19. Гайки задних колес затяните до отказа до опускания автомобиля.
20. Остальные моменты затяжки смотрите на рис. Задний мост с пружинами и барабанными тормозами, Задний мост с пружинами и дисковыми тормозами.
21. Удалите воздух из гидропривода тормозов.
