Редуктор передней оси

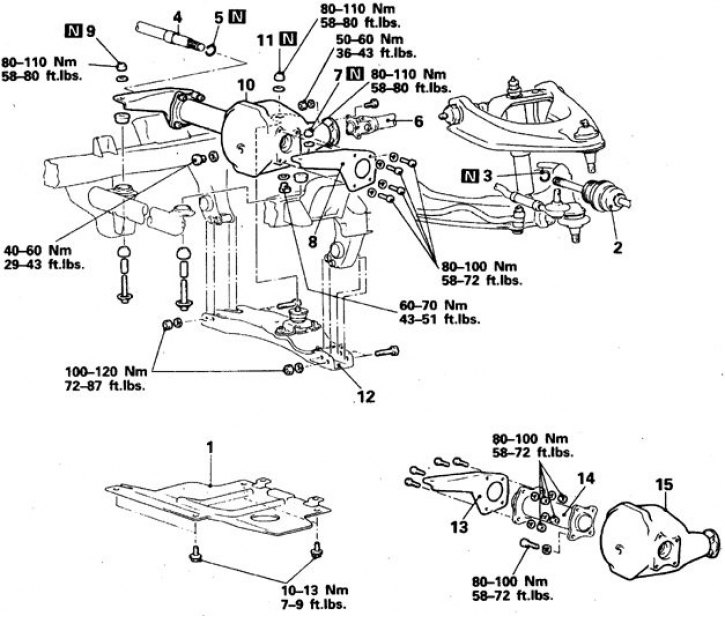

1. Щиток; 2. Наружная полуось; 3, 5. Пружинное кольцо; 4. Внутренняя полуось; 6. Карданный вал; 7, 9, 11. Самоподжимная гайка; 8, 13. Кронштейны; 10, 15. Редуктор; 12. Поперечина; 14. Корпус полуоси
Снятие и установка
1. Поднимите передок автомобиля.
2. Снимите нижний щиток и слейте масло из редуктора.
3. Снимите ступицу в сборе с кулаком и наружными полуосями.
4. Снимите внутреннюю полуось и передний карданный вал.
5. Подоприте корпус редуктора тележкой-домкратом.
6. Снимите кронштейны, обозначив расположение отворачиваемых болтов и гаек.
7. Самоподжимные гайки при сборке замените.
8. Снимите поперечину, учитывая значительный вес этой детали.
9. Опустите и снимите редуктор.
10. Установка выполняется в обратном порядке.
11. Затяните соединения в соответствии с требуемыми моментами, гайки и болты поперечины затяните с моментом 100–120 Н·м.
12. Замените пружинные кольца полуосей.
13. При сборке совместите метки, нанесенные при разборке, заверните болты на прежние места.
