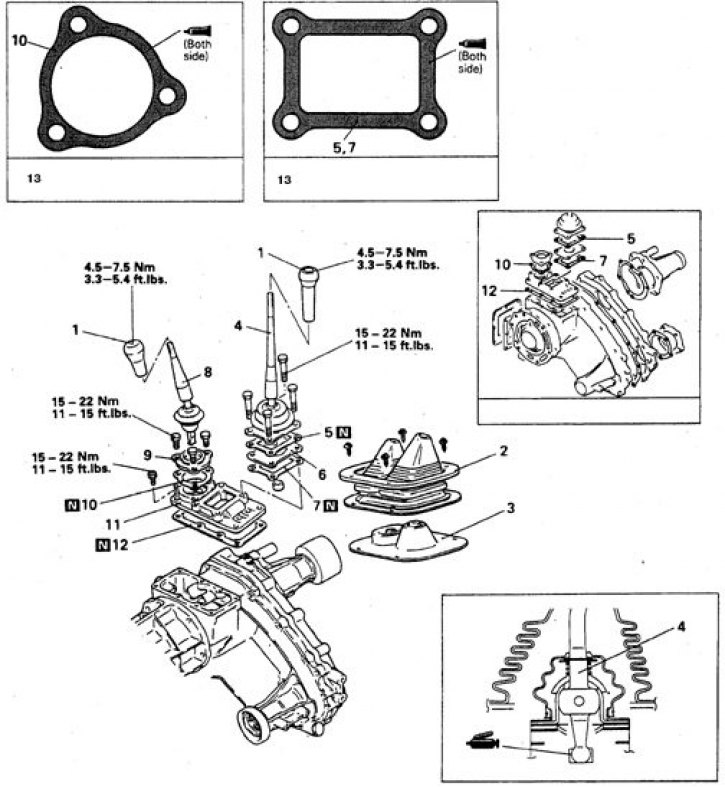

Детали рычагов управления КПП и раздаточной коробкой
1. Рукоятка; 2. Пластина; 3, 9. Крышка; 4. Рычаг КПП; 5, 7, 10, 12. Прокладка; 6. Рамка; 8. Рычаг раздаточной коробки; 11. Корпус; 13. Нанести герметик 3M ATD N 8660 с обеих сторон
Рычаг управления КПП
1. Рычаг; 2. Верхняя секция; 3. Вставки; 4. Наружный чехол; 5. Внутренный чехол; 6. Шарнирная часть
1. Выверните рукоятки рычагов КПП и раздаточной коробки.
2. Отверните винты крепления верхней пластины и снимите пластину с чехлом.
3. Достаньте рычаг в сборе с корпусом, для чего переведите рычаг раздаточной коробки в положение 2Н (4Н для а/м 1992-98 гг.) и отверните болты крепления корпуса шарнирной части рычага.
4. Снимите 2 прокладки и рамку.
5. Достаньте рычаг раздаточной коробки.
6. Снимите крышку корпуса и прокладку.
7. После снятия рычагов КПП должна находиться в нейтральном положении, а раздаточная коробка – в положении 2Н (или 4Н для а/м 1992-98 гг.).
8. Сборка выполняется в обратном порядке.

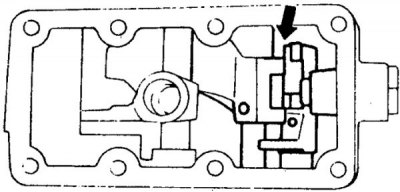

9. При установке следует выдержать определенное положение гнезда рычага.

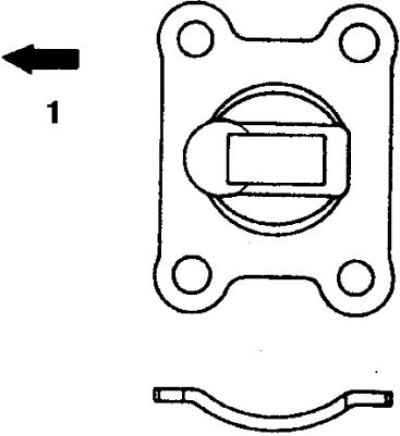

10. При сборке вожно правильно сориентировать рамку рычага КПП (1 – к передку автомобиля).
11. Замените все прокладки.
12. Затяните все болты в соответствии с требуемыми моментами.
