Распредвал двигателя 2,6 л

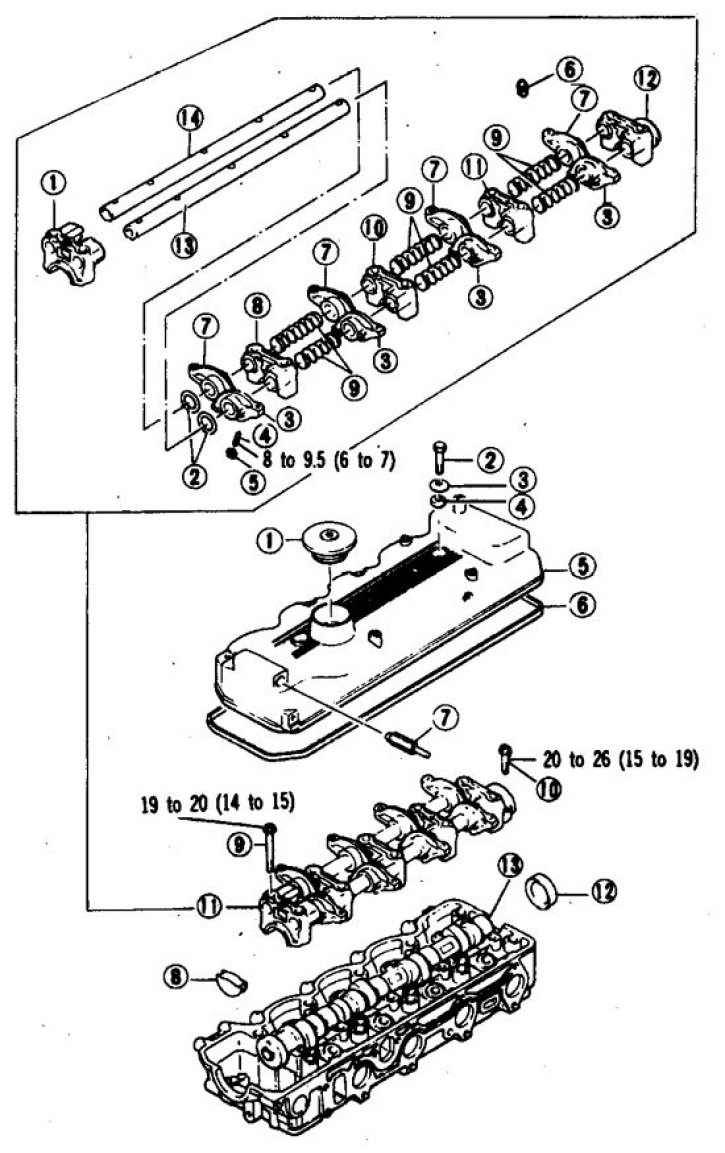

1. Пробка; 2, 8, 9, 10. Болт; 3. Шайба; 4. Сальник; 5. Крышка; 6. Прокладка; 7. Золотник; 11. Валики и коромысла; 12. Сальник; 13. Распредвал
Детали, которые снимаются при демонтаже распредвала на предварительном этапе

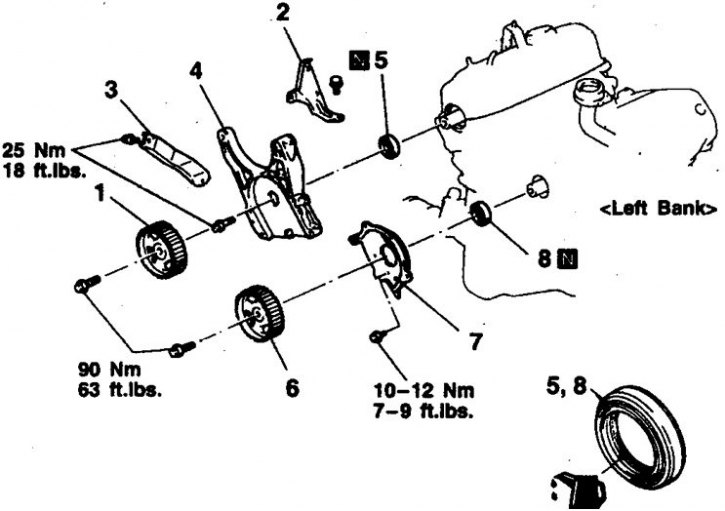

1. Звездочка; 2, 5. Стойка; 3. Кронштейн; 4, 8. Сальник; 6. Звездочка; 7. Задняя крышка ремня
Распредвал (3,0)
1. Крышка; 2. Прокладка; 3. Переходная секция; 4, 8. Сальник; 5. Кольцо; 6. Валики с коромыслами; 7. Гидротолкатель; 9. Задний сальник; 10. Распредвал
При сборке установите валики с коромыслами по стрелке (двигатель 3,0 л.)

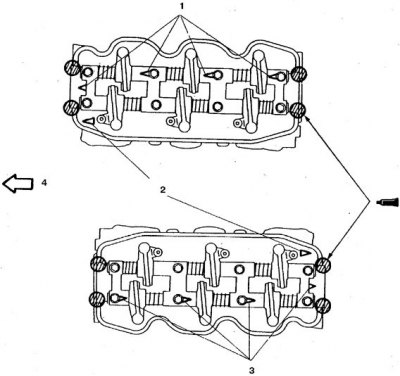

1, 3. Стрелки на крышках шеек распредвала; 2. Стрелки на головке цилиндра; 4. К ремню
Распредвал (3,5 л.)

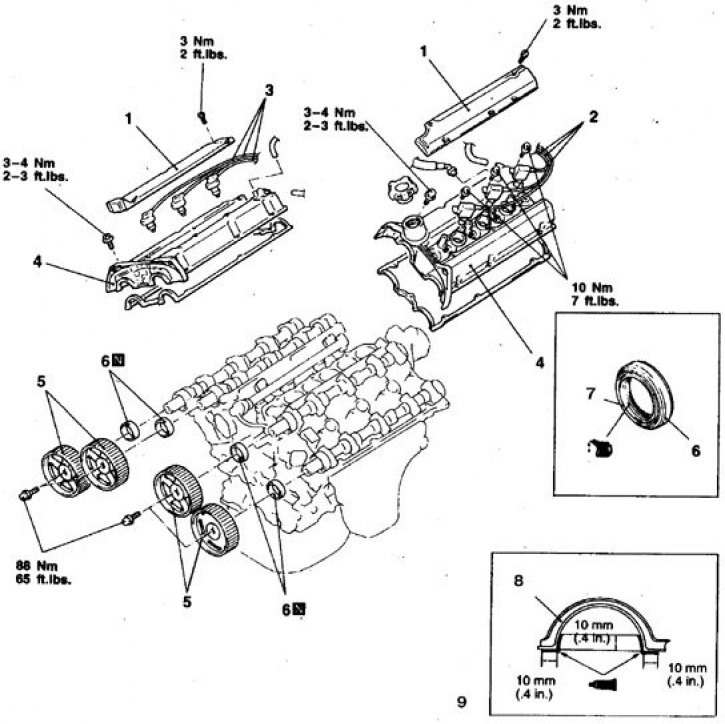

1. Накладка крышки; 2. Катушка зажигания; 3. Провода свечей; 4. Крышка; 5. Звездочка; 6. Сальники; 7. Кромка сальника; 8. Прокладка; 9. Места нанесения герметика
Распредвал (3,5 л.)

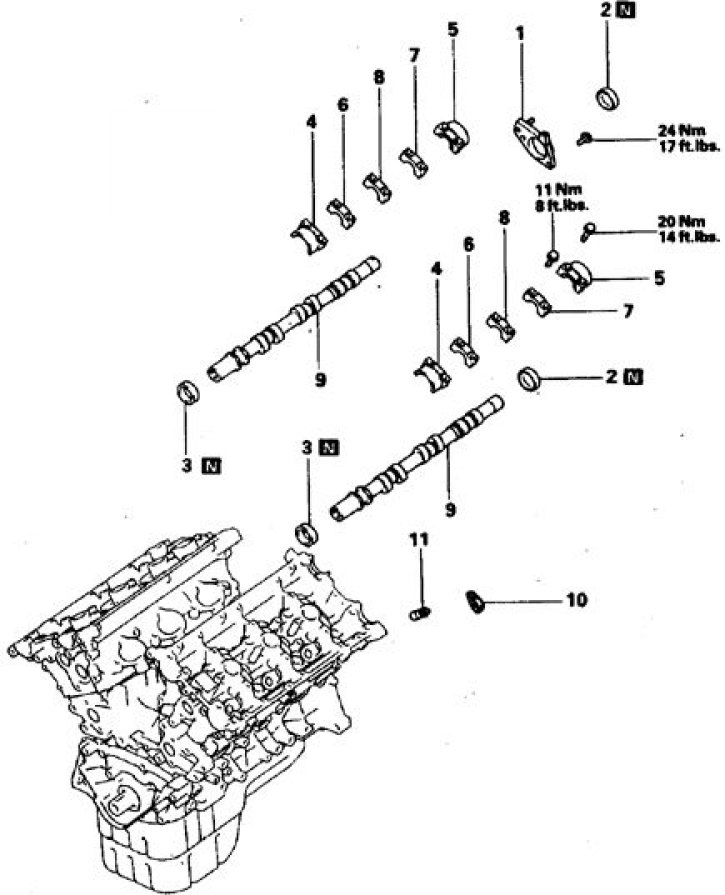

1. Держатель датчика распредвала; 2. Задний сальник (с 1993); 3. Передний сальник; 4–8. Крышки шеек; 9. Распредвал; 10. Коромысло; 11. Гидротолкатель
Двигатели 2,0 и 2,4 л
Снятие
1. Отсоедините батарею от массы.
2. Снимите распределитель зажигания.
3.Снимите крышку головки цилиндров и зубчатый ремень.
4. Снимите коромысла с валиками.
5. Снимите распредвал и проверьте его состояние.
Установка
1. Установка выполняется в обратном порядке.
2. При сборке смажьте шейки распредвала.
3. Затяните болты крышек с моментом 20 Н·м.
Двигатели 2,6 л
Снятие
1. Отсоедините батарею от массы.
2. Снимите распределитель зажигания.
3. Снимите крышку головки цилиндров.
4. Снимите коромысла с валиками.
5. Снимите звездочку распредвала с цепью, закрепите цепь проволокой на звездочке и установите на нижние стойки.
6. Отверните болты и снимите крышку задней опорной шейки.
7. Снимите распредвал и проверьте его состояние.
Установка
1. Установка выполняется в обратном порядке.
2. При сборке смажьте шейки распредвала.
3. Перед установкой смажьте наружную поверхность заднего сальника.
4. Затяните болты крышек с моментом 20 Н·м.
5. Полукруглую заглушку установите на герметике 3М 8001.
Двигатели 3,0 л
Снятие
1. Отсоедините батарею от массы.
2. Снимите зубчатый ремень.

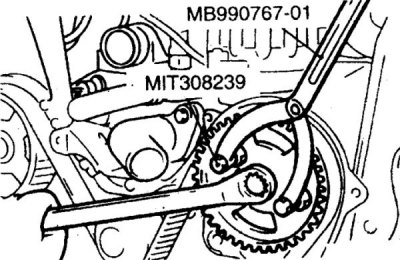

3. Снимите звездочки распредвалов.
4. Снимите стойки и кронштейны вентилятора и генератора.
5. Снимите крышки головки цилиндров и прокладки.
6. Снимите оба сальника распредвала.
7. Снимите переходную секцию распределителя зажигания и кольцо.
8. Отжав толкатели приспособлением MD998443–01, снимите коромысла с валиками (см. подраздел 3.4.13).
9. Снимите распредвал и проверьте его состояние.
Установка
1. Установка выполняется в обратном порядке.
2. При сборке смажьте шейки распредвала.
3. Перед установкой смажьте наружную поверхность заднего сальника.
4. Затяните болты и гайки с указанными моментами.
5. При установке сориентируйте валики и коромысла по стрелкам.
6. При запрессовке заднего сальника подложите под оправку шайбу толщиной 1,3–1,5 мм.

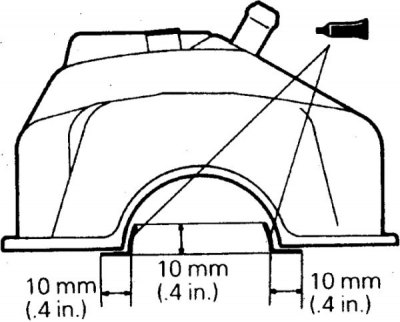

7. Крышку головки цилиндров смажьте герметиком 3М ATD 8660 в указанных местах.
Двигатели 3,5 л
Снятие
1. Снимите впускной коллектор.
2. Снимите зубчатый ремень.
3. Снимите крышки газораспределения, катушки зажигания и высоковольтные провода.
4. Снимите 4 звездочки распредвалов, удерживая вал ключом за лыски (не за звездочку!).
5. Снимите крышки опорных шеек в порядке передняя–задняя–N2–N–N3.
6. Снимите распредвалы.
Установка
Ориентировка распредвалов

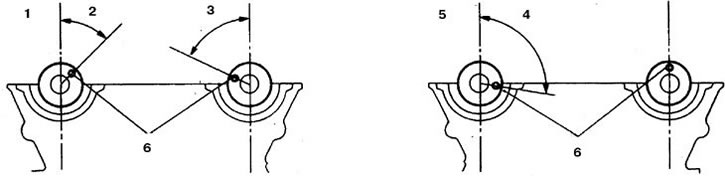

1. Правая головка; 2. Около 45°; 3. Около 65°; 4. Около 100°; 5. Левая головка; 6. Штифт
1. Установка выполняется в обратном порядке .

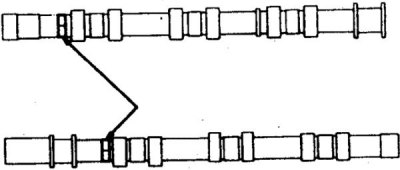

2. При сборке установите распредвалы по метке на 6–гранной шейке, а штифты расставьте по приводимой схеме.
3. Сориентируйте крышки шеек по меткам и расставьте в соответствии с номерами.
4. Крышки 2, 3, 4 установите так, чтобы метки на них совпали с метками на головке цилиндров. Затяните болты в 2–3 этапа.
5. Замените все прокладки и уплотнители.
6. Крышку головки цилиндров смажьте герметиком 3М ATD 8660 в указанных местах.
