Цепь двигателя 2,6 л

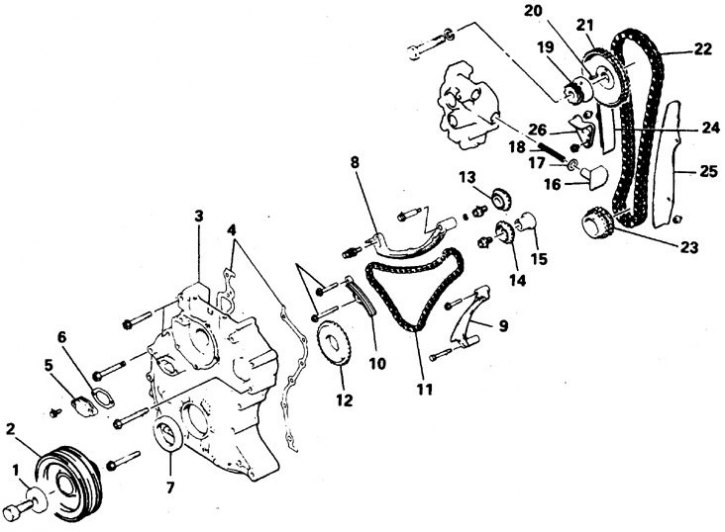

1. Шайба; 2. Шкив; 3. Крышка цепи; 4, 6. Прокладка; 5. Заглушка; 7. Сальник; 8. Успокоитель В; 9. Успокоитель А; 10. Успокоитель С; 11. Малая цепь; 12. Звездочка В; 13. Звездочка масляного насоса; 14. Звездочка левого валика; 15. Втулка; 16. Натяжитель; 17. Уплотнитель; 18. Пружина; 19. Шестерня; 20. Штифт; 21. Звездочка распредвала; 22. Цепь распредвала; 23. Звездочка коленвала; 24. Успокоитель со стороны натяжения цепи; 25. Успокоитель со стороны натяжения цепи; 26. Держатель звездочки
Установочные метки цепи на двигателе 2,6 л

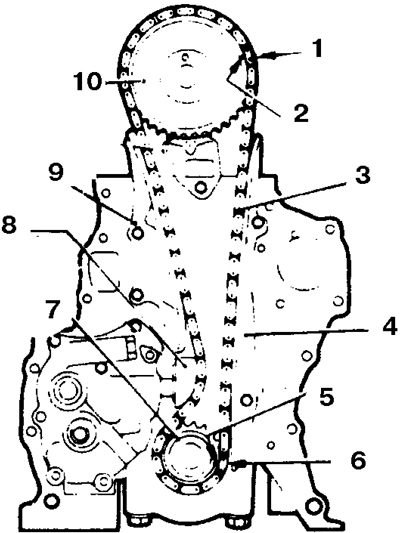

1, 6. Анодированное звено; 2, 5. Метка (ямка); 3. Цепь; 4, 9. Успокоитель; 7. Звездочка коленвала; 8. Натяжитель; 10. Звездочка распредвала
Совмещение звездочек и малой цепи (2,6 л)

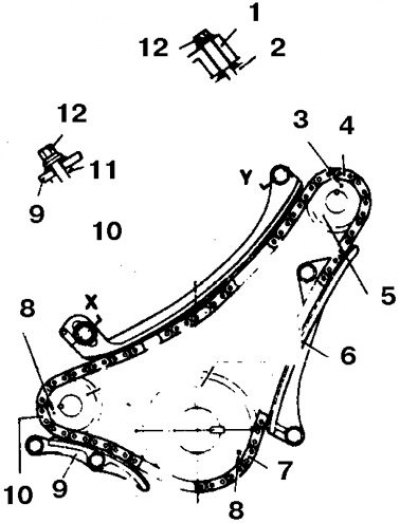

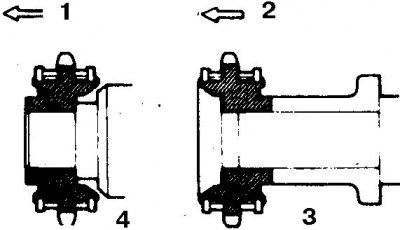

1, 6, 9. Успокоитель; 2. Блок цилиндров; 3, 8. Метка; 4, 7. Анодированное звено; 5. Звездочка; 10. Разрез по Х; 11. Разрез по Y; 12. Болт
Снятие
1. Отсоедините батарею от массы.
2. Слейте жидкость.
3. Отсоедините шланг радиатора и снимите верхний кожух вентилятора.
4. Снимите вентилятор с муфтой и храните не нарушая рабочего положения.
5. Снимите ремни навесных агрегатов.
6. Снимите шкив вентилятора с насоса охлаждения.
7. Отсоедините от насоса охлаждения шланг отопителя.
8. Отверните болты, обратив внимание на их расположение, и снимите насос охлаждения.
9. Отверните болт и съемником спрессуйте шкив коленвала.
10. Снимите крышку головки цилиндров.
11. Выверните из головки цилиндров 2 передних болта крепления крышки цепи.
12. Выверните болты крепления поддона, ввернутые в крышку цепи.
13. Отверните болты и снимите крышку, разрушив уплотнение острым инструментом.
Если при снятии крышки была повреждена передняя часть прокладки поддона, то аккуратно вырежьте эту часть заподлицо с блоком цилиндров.
14. Замените передний сальник, аккуратно достав его и запрессовав новый оправкой MD998376–01 или MB990938–01.
15. Установите поршень 1-го цилиндра в ВМТ такта сжатия (коромысла должны свободно покачиваться в пределах зазора).
16. Снимите 3 успокоителя, упирающихся в цепь валика виброгасителя, пометив каждый из болтов крепления.
17. Снимите малую цепь с валика виброгасителя и с масляного насоса. Если цепь не поддается, то отверните болты и снимите звездочки вместе с цепью. Снимите шпонки (если предусмотрены). Обратите внимание на ориентацию звездочек.
18. Снимите 1-ю звездочку коленвала.
19. Закрепите проволокой плунжер натяжителя в корпусе масляного насоса.
20. Отверните болт и снимите звездочку распредвала и шестерню привода распределителя зажигания. Можно также снять цепь вместе со звездочками коленвала и распредвала.
21. Снимите успокоители, сохраните все болты и шайбы в прежнем порядке.
Установка
1. Поверьте состояние цепи, при обнаружении изношенных звеньев цепь замените.
Замените изношенный плунжер натяжителя вместе с уплотнителем и пружиной.
Замените успокоители, если в них образовались глубокие борозды. При видимом износе зубьев замените звездочки
2. Установите левый и правый успокоители.
3. Оденьте цепь на звездочки коленвала и распредвала, совместив метки с анодированными звеньями цепи. Оденьте звездочку на коленвал, а звездочку распредвала закрепите на держателе.
4. Оденьте звездочку распредвала, пропустив штифт в отверстие и затяните болт с моментом 54 Н·м.
5. Удалите проволоку с натяжителя и натяните цепь.
6. Оденьте малую цепь вместе со звездочками, совместив метки и звенья с отличительной окраской (звездочки установить, не нарушая прежнего их расположения).
7. Оденьте шестерню В.
8. Оденьте малую цепь на звездочку коленвала, совместив с меткой 3 анодированное звено.
Оденьте на валик и масляный насос остальные звездочки, слегка подтяните болты (1, 2 – к цепи; 3 – установка звездочки на левый валик; 4 – установка звездочки на шейку ведущей шестерни масляного насоса).

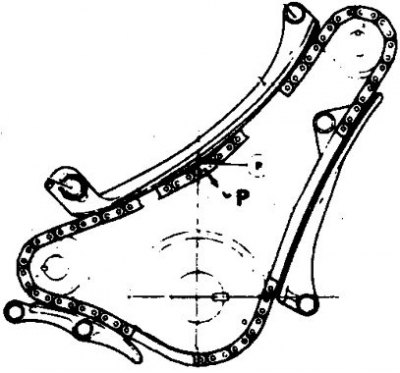

9. Поверните обе звездочки малой цепи и масляного насоса, выставьте место наибольшей слабины в точке Р на иллюстрации.
10. Установите успокоители малой цепи и отрегулируйте верхний успокоитель (В) так, чтобы зазор между цепью и успокоителем был 0,2–0,8 мм. Затяните болт с моментом 19 Н·м.
11. Установите все снятые детали. При установке крышек проверьте состояние прокладок. Вырежьте часть удаленной прокладки и установите, смазав стык герметиком. Затяните болты крышки цепи с моментом 14 Н·м., болт коленвала – 119 Н·м., болты поддона – 5 Н·м., передние болты головки цилиндров – 19 Н·м. После пуска двигателя прослушайте шумы со стороны цепи. Если раздаются необычные шумы, то остановите двигатель и проверьте установку и натяжение цепи. По окончании отрегулируйте ремни привода навесных агрегатов.
