Обороты холостого хода и момент зажигания рекомендуется регулировать совместно с последующей взаимной корректировкой. При установке зажигания руководствуйтесь в первую очередь данными на подкапотной табличке.
Двигатели 2,0 и 2,6 л

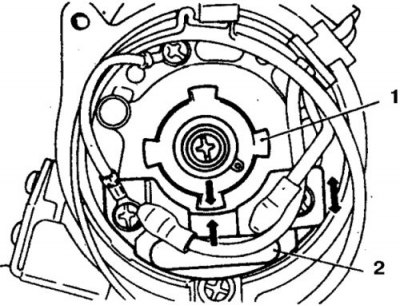

Регулировка датчика зажигания на двигателе 2,0 л
1. Ротор
2. Блок зажигания
1. Прогрейте двигатель.
2. Отключите все потребители, трансмиссию установите в нейтральное положение.
3. Подключите тахометр в соответствии с инструкцией изготовителя и проверьте обороты холостого хода.
4. Подключите стробоскоп в соответствии с инструкцией изготовителя.
5. Запустите двигатель и направьте свет на шкив коленвала. На холостом ходу освещаемая метка должна находиться напротив указателя шкалы на передней крышке.
При необходимости регулировки отпустите болт и поверните корпус распределителя до совмещения метки с указателем. Затяните болты и снова проверьте установку зажигания.
6. Остановите двигатель и отсоедините стробоскоп.
Двигатели 2,4 и 3,0 л (12-клапанный)

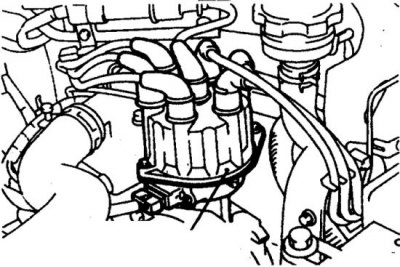

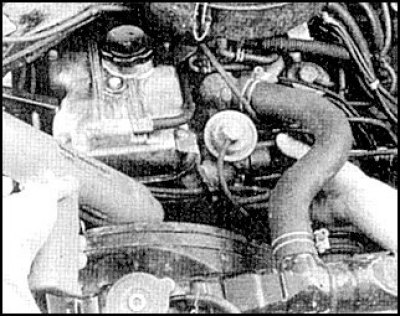

Датчик вращения коленвала на двигателе 3,0 л

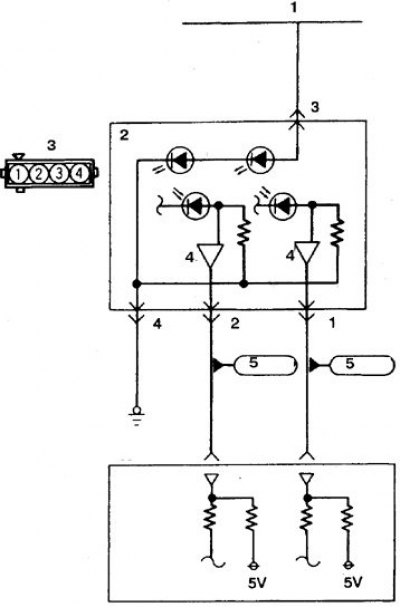

Схема включения датчика вращения коленвала (12-клапанный двигатель 3,0 л)
1. Реле впрыска; 2. Распределитель; 3. Разъем со стороны проверочного прибора; 4. Датчик вращения коленвала; 5. Процессорный блок
1. Прогрейте двигатель. Отключите все потребители, трансмиссию установите в нейтральное положение.
2. Остановите двигатель и подключите стробоскоп в соответствии с инструкцией изготовителя.
3. Соедините скрепками контакты разъема датчика скорости вращения двигателя (или фильтра, в зависимости от двигателя) и провода от первичной обмотки катушки.
Подключите к скрепке тахометр, не размыкая разъема.
4. Запустите двигатель и проверьте обороты холостого хода.
5. Остановите двигатель и выключите зажигание.
6. Соедините с массой вывод для установки зажигания.
7. Запустите двигатель.
8. Направьте свет стробоскопа на шкив коленвала. На холостом ходу момент зажигания должен быть 3–7°до ВМТ.
9. При необходимости регулировки отпустите гайку крепления, поверните корпус распределителя и установите момент зажигания. Осторожно затяните гайку.
10. Остановите двигатель и уберите скрепку и перемычку на массу.
11. Запустите двигатель и снова проверьте установку момента зажигания. Момент зажигания должен быть 8° до ВМТ на двигателе 2,4 л и 15° до ВМТ на двигателе 3,0 л.
Допускается небольшое отличие от этих значений, которое может быть обусловлено режимом процессора во время базовой настройки зажигания.
Двигатель 3,0 л (24-клапанный) и 3,5 л

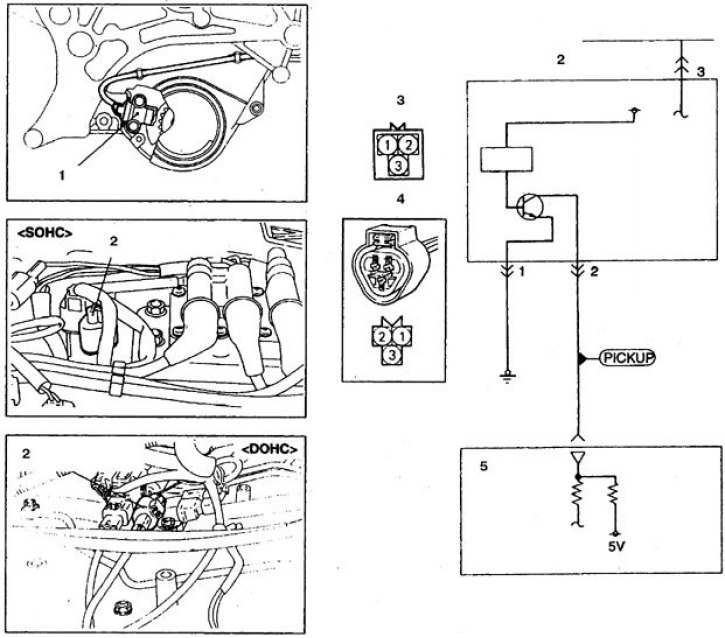

Схема включения датчика вращения коленвала (24-клапанный двигатель 3,0 л и двухвальный двигатель 3,5 л)
1. Датчик вращения коленвала; 2. Разъем датчика; 3. Разъем со стороны проверочного прибора; 4. Разъем со стороны проводки; 5. Процессорный блок
1. Прогрейте двигатель. Отключите все потребители, трансмиссию установите в нейтральное положение.
2. Остановите двигатель и подключите стробоскоп в соответствии с инструкцией изготовителя.
3. Направьте свет стробоскопа на шкив коленвала. На холостом ходу момент зажигания должен быть 2–8°до ВМТ.
4. Запустите двигатель и проверьте обороты холостого хода, которые должны быть 600–800 об/мин. При необходимости отрегулируйте.
5. Остановите двигатель и выключите зажигание.
6. Соедините с массой вывод для установки зажигания.
7. Запустите двигатель.
8. Направьте свет стробоскопа на шкив коленвала. На холостом ходу момент зажигания должен быть 2–8° до ВМТ.
9. При необходимости отрегулируйте положение датчика вращения коленвала.
10. Остановите двигатель и уберите скрепку и перемычку на массу.
11. Запустите двигатель и снова проверьте установку момента зажигания. Момент зажигания должен быть 15° до ВМТ для обоих двигателей. Допускается небольшое отличие от этих значений, которое может быть обусловлено режимом процессора во время базовой настройки зажигания.
