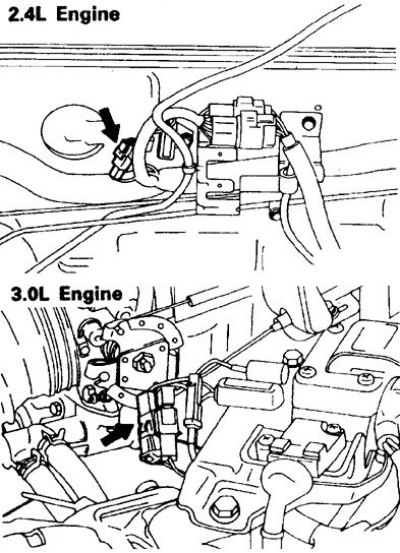

Разъем датчика скорости вращения двигателя на двигателе 2,4 л и 3,0 л
Разъем датчика скорости вращения двигателя – указан стрелками:
- вверху – на двигателе 2,4 л;
- внизу – на двигателе 3,0 л.

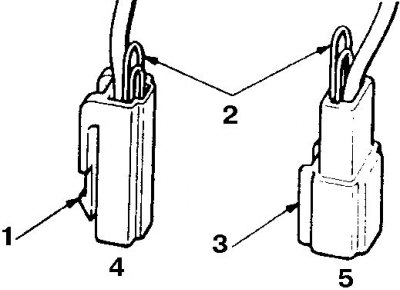

Установка скрепки в разъем для подключения тахометра
1. Защелка; 2. Скрепка; 3. Замок; 4. Штырь разъема; 5. Розетка разъема

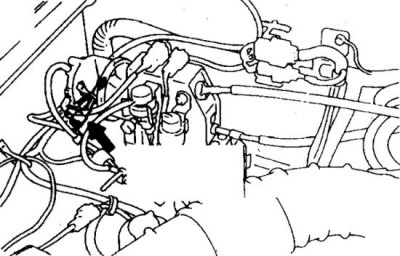

Вывод для установки зажигания на двигателях 2,4 и 3,0 л.
Вывод для установки зажигания – указан стрелкой.

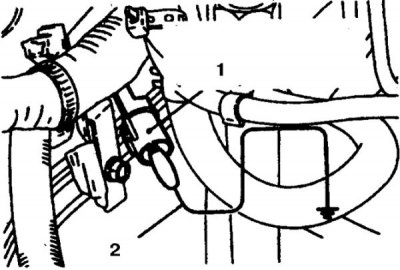

Вывод для установки зажигания на 24-клапанном двигателе 3,0 л и двигателе 3,5 л.
1. Вывод
2. Перемычка

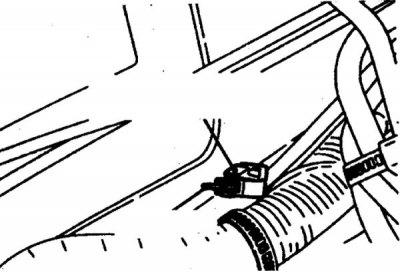

Разъем датчика скорости вращения двигателя на 24-клапанном двигателе 3,0 л и двигателе 3,5 л

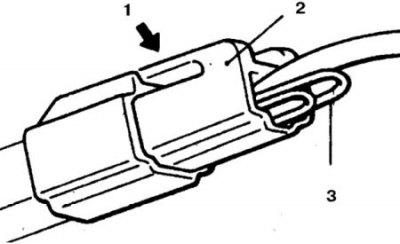

Установка скрепки в разъем для подключения тахометра на 24-клапанном двигателе 3,0 л и двигателе 3,5 л.
1. Защелка замка
2. Розетка разъема
3. Скрепка
Обороты холостого хода регулируются только на карбюраторных двигателях с целью компенсации износа двигателя, или после разборки карбюратора. Данная процедура не является обязательной при техническом обслуживании.
На инжекторных двигателях обороты регулируются автоматически и устанавливаются только при замене агрегатов топливной системы.
Обороты холостого хода и момент зажигания рекомендуется регулировать совместно с последующей взаимной корректировкой.
Карбюраторные двигатели
Регулировка
Внимание! Угол открытия дроссельной заслонки установлен в заводских условиях.
Внимание! Регулировочный винт заслонки закрыт заглушкой, которую следует взламывать только в случае ремонта карбюратора. В противном случае нарушается точность других регулировок, падает экономичность и уменьшается ресурс нейтрализатора.
1. Выключите все бортовые потребители.
2. Подключите стробоскоп и тахометр.
3. Установите трансмиссию в нейтральное положение и отключите вентилятор системы охлаждения.
4. Прогрейте двигатель. На автомобилях 1987-89 гг. нажмите на педаль дроссельной заслонки, чтобы отключить быстрый холостой ход.
Внимание! Следите за температурой двигателя, в случае перегрева остановите.
5. Проверьте установку зажигания, при необходимости отрегулируйте.
6. Проверьте обороты холостого хода. При необходимости отрегулируйте, вращая винт SAS1 рядом с дроссельной заслонкой первичной камеры.
Инжекторные двигатели
На этих двигателях предусмотрена система автоматической стабилизации холостого хода (ISC-система). Для проверки установки оборотов холостого хода выполните следующее.
Проверка
1. Выключите все бортовые потребители. Установите трансмиссию в нейтральное положение.
2. Запустите двигатель, спустя несколько минут остановите.
3. Вставьте скрепку в разъем датчика скорости вращения двигателя со стороны проводки (включен между первичной обмоткой катушки и фильтром) и подключите к скрепке тахометр.
4. Запустите двигатель. Проверьте момент зажигания, при необходимости отрегулируйте.
5. Доведите обороты до 2000–3000 об/мин, спустя 5 сек переведите двигатель на холостой ход. Спустя 2 мин проверьте показания тахометра.
Дизель
Проверка
1. Выключите все бортовые потребители. Установите трансмиссию в нейтральное положение.
2. Запустите двигатель, спустя несколько минут остановите.
3. Подключите дизельный тахометр.
4. Доведите обороты до 2000–3000 об/мин, спустя 5 сек переведите двигатель на холостой ход. Спустя 2 мин проверьте показания тахометра.
5. При необходимости отрегулируйте, отпустив контргайку и вращая винт. По окончании затяните контргайку.
