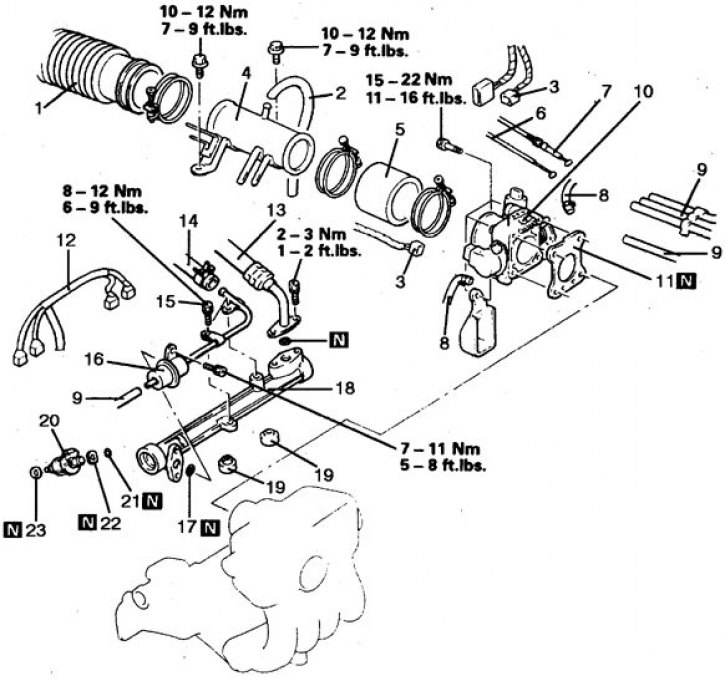

Детали системы впрыска двигателя 2,4 л
1. Воздуховод; 2, 5. Шланг; 3. Разъем; 4. Воздухозаборник; 6. Трос акселератора; 7. Трос Kick-down (на а/м с автоматической КПП); 8. Шланг охлаждающей жидкости; 9. Вакуумный шланг; 10. Дроссельный патрубок; 11. Прокладка; 12. Разъем форсунки; 13. Напорный топливный шланг; 14. Обратный бензопровод; 15. Болт; 16. Регулятор давления; 17, 21. Кольцо; 18. Распределитель топлива; 19, 23. Изолятор; 20. Форсунка; 22. Уплотнитель

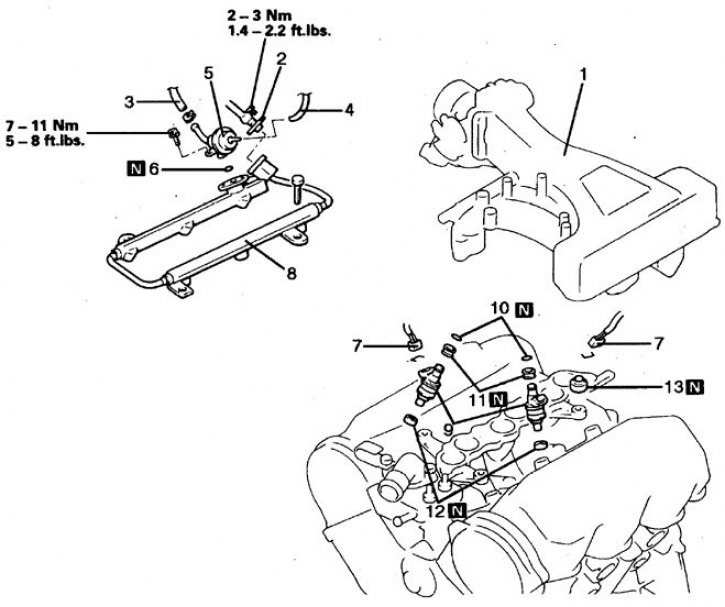

Детали системы впрыска двигателя 3,0 л (N – подлежит замене)
1. Коллектор; 2. Напорный топливный шланг; 3. Обратный бензопровод; 4. Шланг вакуумный; 5. Регулятор давления; 6, 10. Кольцо; 7. Разъем; 8. Впускная труба; 9. Форсунка; 11. Уплотнитель; 12, 13. Изолятор

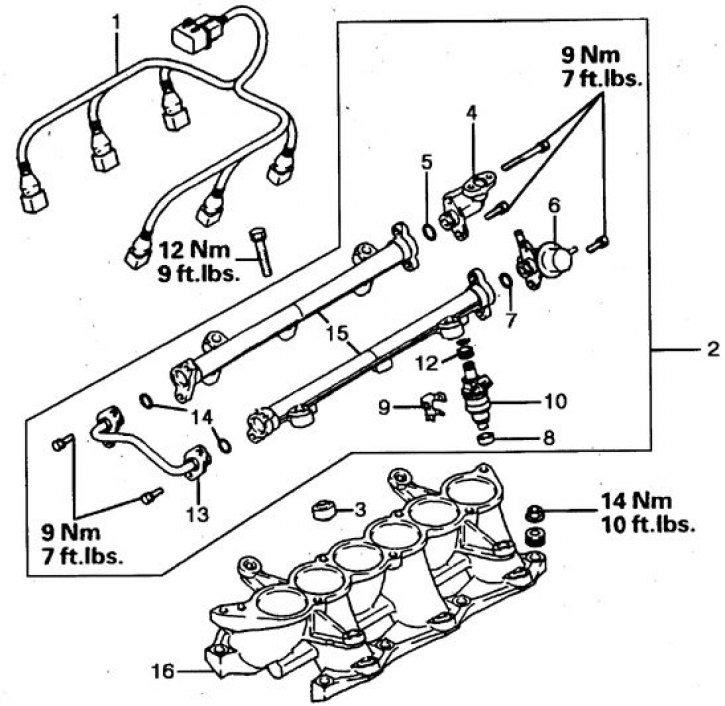

Детали системы впрыска двигателя 3,5 л (N – подлежит замене)
1. Проводка форсунок; 2. Форсунка и распределитель топлива; 3, 8. Изолятор; 4. Фланец для присоединения бензопровода; 5, 7, 14. Кольцо; 6. Регулятор давления; 9. Скоба; 10. Форсунка; 12. Уплотнитель; 13. Соединительный бензопровод; 15. Гребенки распределения топлива; 16. Коллектор
