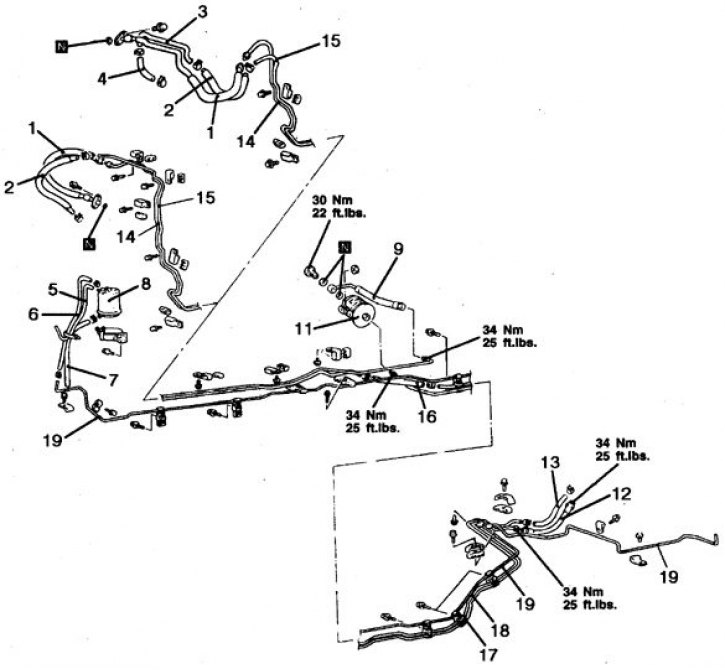

Детали топливопровода (1994-95 гг.)
1, 9, 12. Шланг высокого давления; 2, 4, 13, 16. Шланг обратного бензопровода; 3, 15, 18. Трубка обратного бензопровода; 5, 6, 7. Шланг для отвода паров; 8. Бачок с поглотителем; 11. Фильтр; 14, 17. Главная топливная магистраль; 19. Рубка для отвода паров

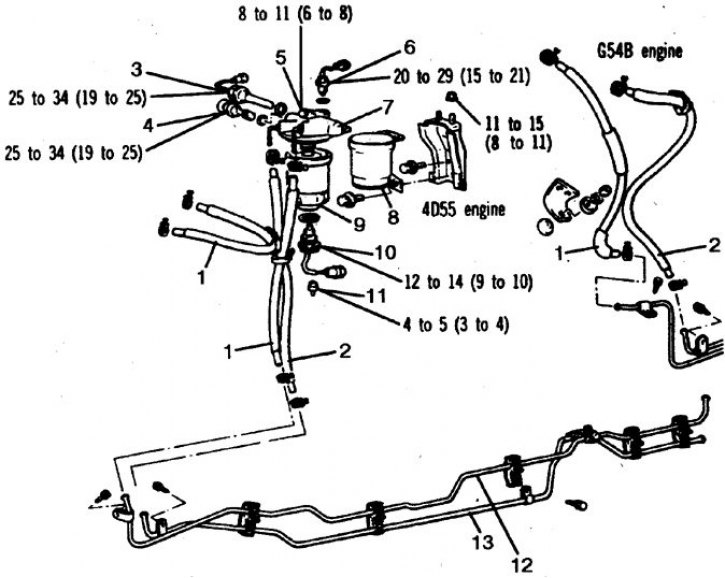

Топливопроводы автомобиля с дизелем
1. Напорный шланг; 2. Шланг обратного топливопровода; 3. Подогреватель; 4. Насос ручной подкачки; 5. Заглушка; 6. Датчик температуры топлива; 7. Корпус топливного фильтра; 8. Протектор; 9. Фильтрующий элемент; 10. Датчик уровня скопившейся воды; 11. Сливная пробка; 12. Главная топливная магистраль; 13. Обратная топливная магистраль
Форсунка и обратный топливопровод
1. Корпус; 2. Прокладка; 3. Пружина; 4. Упор; 5. Дистанционная втулка; 6. Форсунка; 7. Мундштук; 8. Гайка; 9. Трубка обратного топливопровода; 10, 12. Прокладка; 11. Форсунка в сборе; 13. Шланг обратного топливопровода
Поврежденный топливопровод ремонту не подлежит.
1. Перед отсоединением магистрали обозначьте положения металлических и пластмассовых монтажных скоб.
2. Новый трубопровод закрепите точно в обозначенных местах.
3. Отверните штуцера на форсунках и ТНВД и снимите трубки в сборе.
4. После отсоединения магистрали немедленно заглушите отверстия, не допуская попадания грязи или пыли.
5. При сборке заверните штуцера сначала от руки, а затем затяните с моментом 27 Н·м.
6. Удалите воздух из магистрали.
