Расположение стартера на двигателе
1. Крышка
2. Стартер
Стартер с прямым приводом
1. Винт; 2. Тяговое реле; 3. Уплотнитель; 4. Упор; 5. Винт; 6. Стяжной болт; 7. Задняя крышка; 8. Задний подшипник; 9. Щеткодержатель; 10. Ярмо с обмотками; 11. Якорь; 12. Рычаг; 13. Шайба; 14. Стопорное кольцо; 15. Ограничительная втулка; 16. Обгонная муфта; 17. Передняя крышка

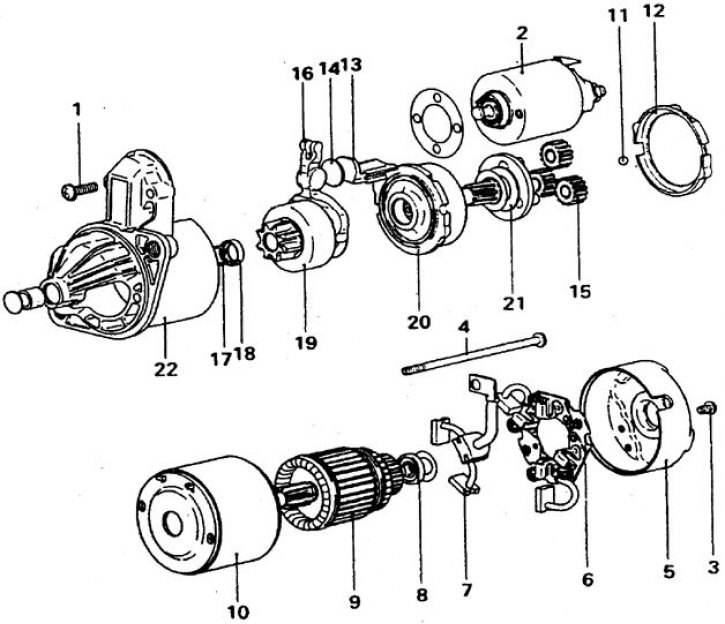

Стартер с редуктором
1, 3, 4. Винт; 2. Тяговое реле; 5. Задняя крышка; 6. Щеткодержатель; 7. Щетка; 8. Задний подшипник; 9. Якорь; 10. Ярмо; 11. Шарик; 12, 13. Уплотнители А и В; 14. Упор; 15. Планетарная шестерня; 16. Рычаг; 17. Стопорное кольцо; 18. Ограничительная втулка; 19. Обгонная муфта; 20. Ведущая шестерня; 21. Держатель; 22. Передняя крышка

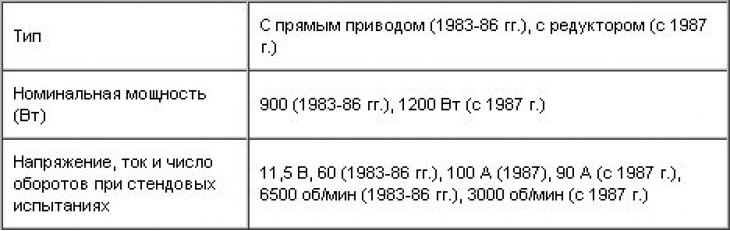

Технические данные стартеров
Снятие
1. Отсоедините батарею от массы.
2. Поднимите передок автомобиля.
3. Отсоедините провода, отверните 2 болта крепления и снимите стартер.
Установка
1. Установка выполняется в обратном порядке.
2. Затяните болты с требуемым моментом.
