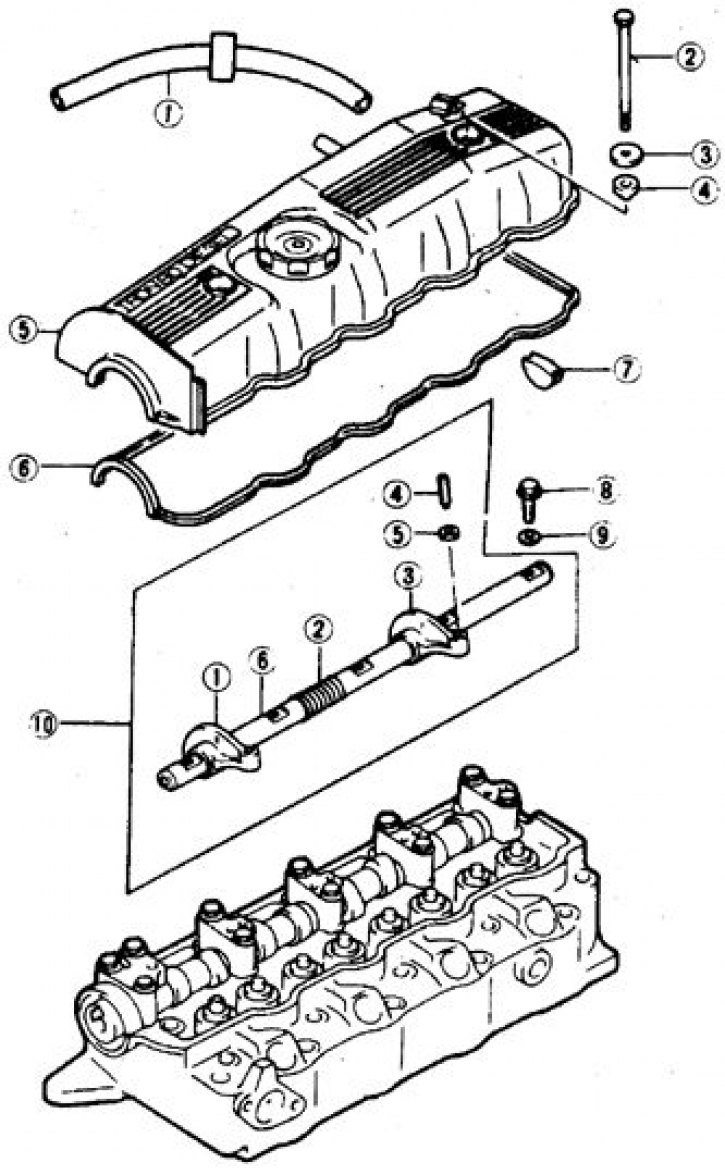

Крышка головки цилиндров дизеля
1. Шланг; 2, 8. Болты; 3, 9. Шайбы; 4. Сальники; 5. Крышка; 6. Прокладка; 7. Заглушка; 10. Валик с коромыслом

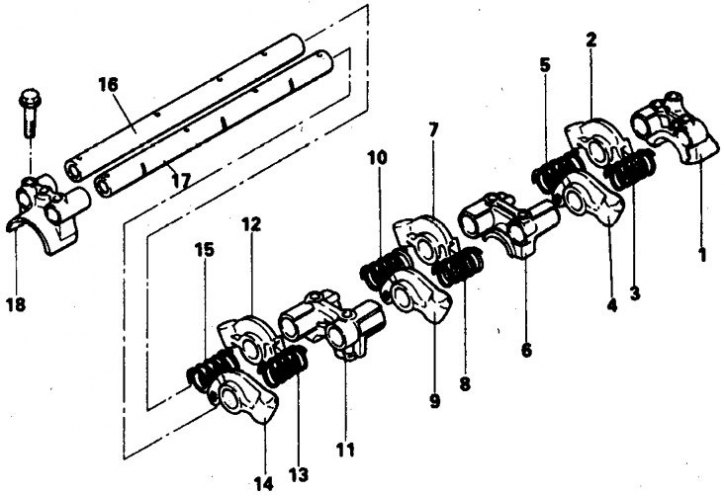

Валик с коромыслами на двигателях 3,0 л
1, 6, 11, 18. Крышки распредвала (N 4–1); 2, 4, 7, 9, 12, 14. Коромысла; 3, 5, 8, 10, 13, 15. Пружина; 16, 17. Валики
Снятие
1. Отсоедините массу. Отсоедините от крышки вентиляционные шланги.
2. Отверните 2 болта и снимите крышку и прокладку.
3. Очистите крышку.
Установка
Установка выполняется в обратном порядке. Прокладку крышки можно использовать, если на ней отсутствуют повреждения, или резина не затвердела. Герметик использовать запрещается. Затяните болты с моментом 4–5 Н·м.
