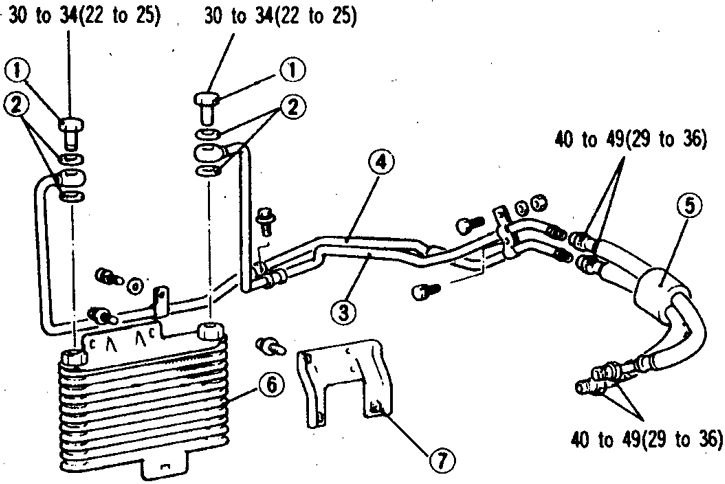

Маслоохладитель 4-цилиндровых двигателей
1. Болт накидного штуцера; 2. Прокладка; 3. Трубки выпускной стороны; 4. Трубки напорной стороны; 5. Шланги; 6. Маслоохладитель; 7. Кронштейн

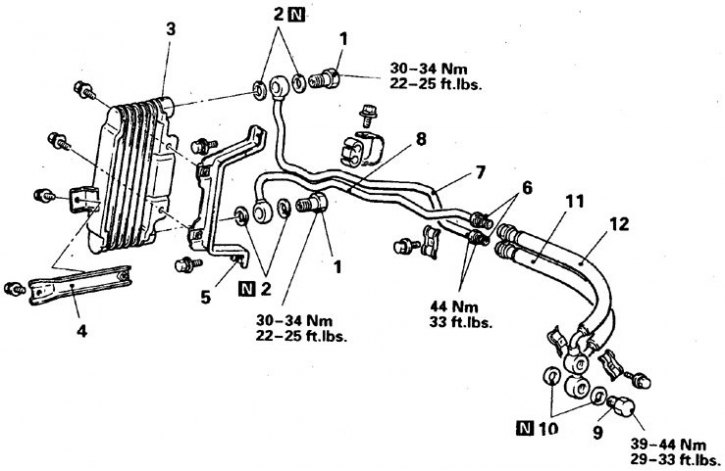

Маслоохладитель 6-цилиндровых двигателей
1, 9. Болт накидного штуцера; 2, 10. Прокладки; 3. Маслоохладитель; 4. Стойка; 5. Кронштейн; 6. Штуцера; 7. Напорная трубка; 8. Выпускная труба; 11, 12. Шланги

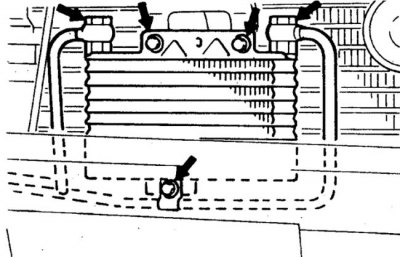

Расположение болтов крепления трубок и маслоохладителя 4-цилиндровых двигателей
Болты крепления – указаны стрелками

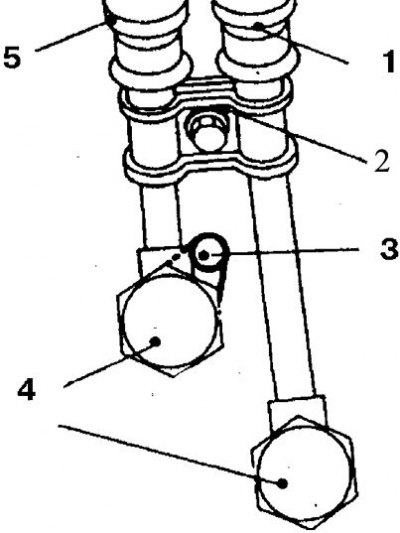

Правильное расположение напорной и выпускной трубок при сборке
1, 5. Шланги; 2. Прижимной хомут; 3. Ограничитель; 4. Болт накидного штуцера
Снятие и установка
1. Отсоедините батарею от массы.
2. Слейте масло.
3. Снимите переднюю облицовку.
4. Отверните болты штуцеров, удерживая ключом приваренную гайку на корпусе охладителя. Достаньте прокладки.
5. Отверните болты и снимите маслоохладитель.
6. Отсоедините от маслоохладителя шланги и трубки.
7. Проверьте состояние ребер охладителя и трубок. При необходимости замените или отремонтируйте.
8. При установке выполните следующее. На 4-цилиндровых двигателях: длинный шланг (сторона выпуска) установите вверху, а короткий – снизу. На 6-цилиндровых двигателях: сначала затяните болт штуцера выпускного шланга, а затем впускного, после чего затяните болт прижимного хомута.
9. Далее установка выполняется в обратном порядке. Прогрейте двигатель и проверьте уровень масла.
