Отсоедините разъем подключения и снимите колпачок, повернув его против часовой стрелки. Достаньте патрон и достаньте лампочку из патрона.
Внимание! Никогда не беритесь за стекло галогенной лампочки голыми пальцами или пальцами в грязной перчатке. Если поверхность стекла грязная, очистите ее при помощи спирта, тщательно вытрите и установите на место.
Регулировка фар головного света

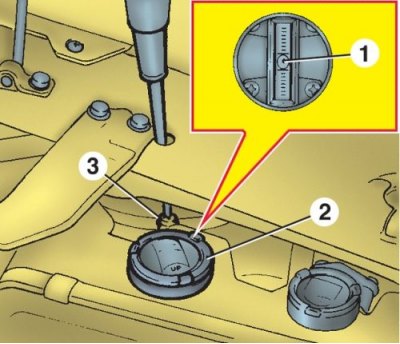

1. Пузырек воздуха
2. Датчик наклона
3. Винт вертикальной регулировки
Регулировку фар необходимо проводить при соблюдении следующих условий:
- автомобиль должен быть установлен на ровной поверхности;
- проверьте фары головного света на наличие ржавчины или неисправностей;
- водитель должен сидеть в своем сидении, топливный бак автомобиля должен быть заполнен;
- покачайте автомобиль вверх-вниз несколько раз.
Регулировка фар головного света вертикальной плоскости
Проверьте, чтобы пузырек воздуха находился точно посередине шкалы. Если пузырек не находится в центре, поверните винт вертикальной регулировки так, чтобы пузырек стоял в центре.
Регулировка фар головного света в горизонтальной плоскости

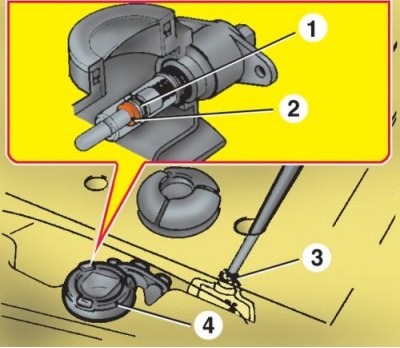

1. Центральная пиния
2. Красная отметка
3. Винт горизонтальной регулировки
4. Индикатор отклонения в горизонтальной плоскости
Проверьте, чтобы красная отметка совпадала с центральной линией. Если отметка не совпадает с центральной линией, поверните винт горизонтальной регулировки и установите красную отметку так, чтобы она совпадала с центральной линией.
Передняя блок-фара

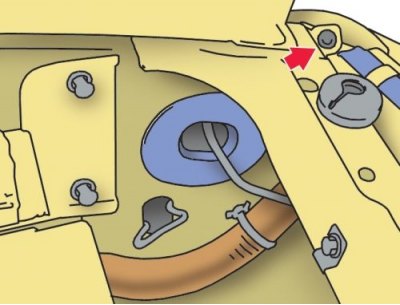

При замене лампочки левой фары, снимите расширительный бачок охлаждающей жидкости двигателя. Открутите крепежный винт. Снимите пружину, крепящую фару в двигательном отсеке.

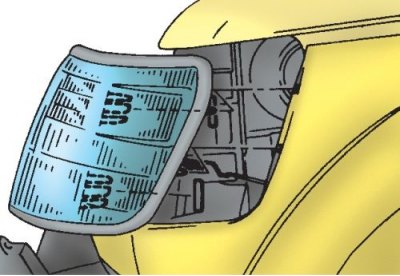

Снимите фару спереди автомобиля.
При замене лампочки переднего указателя поворотов, поверните патрон с лампочкой против часовой стрелки, вытащите патрон и достаньте лампочку.
При замене лампочки бокового указателя поворотов, достаньте лампочку из патрона.
При установке блок-фары, вставьте штифт на блок-фаре в отверстие на кузове.
Задняя блок-фара

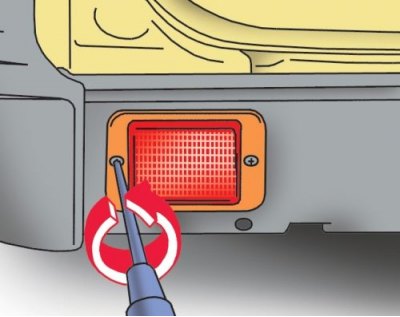

Фонарь заднего хода
Задняя блок-фара

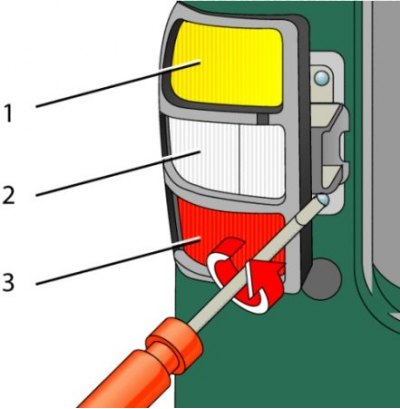

1. Задний указатель поворотов
2. Огонь стоп-сигнала/ задний габаритный огонь
3. Задний боковой указатель поворотов
Открутите винты, крепящие блок-фару.
Сдвиньте блок-фару вбок и снимите ее с автомобиля. Снимите держатель лампочек вместе с лампочками.
Достаньте лампочку из патрона, нажав на лампочку и повернув ее против часовой стрелки.
