Электронный компас

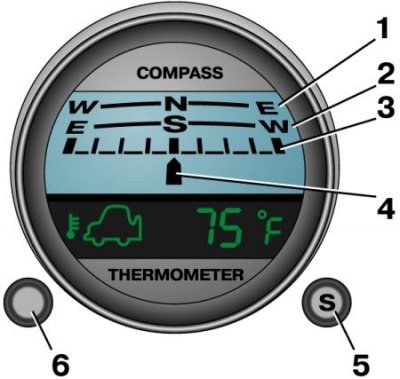

Электронный компас показывает направление движения автомобиля, когда ключ в замке зажигания повернут в положение АСС или ON.

Указатель севера подсвечен, когда автомобиль движется в направлении севера, и указатель юга подсвечен, когда автомобиль движется в южном направлении.

Как читать показания компаса

Автомобиль движется в северном направлении

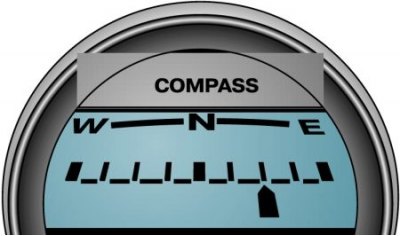

На этом рисунке компас показывает, что передняя часть автомобиля обращена на северо-восток.

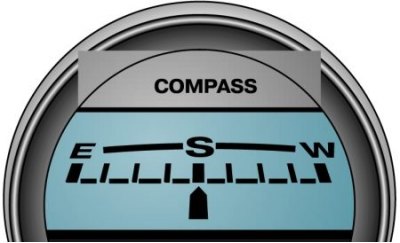

Автомобиль движется в южном направлении

На этом рисунке компас показывает, что передняя часть автомобиля обращена строго на юг.

Регулировка компаса

Компас имеет две кнопки регулировки: кнопку регулировки компаса и кнопку регулировки магнитного отклонения.

Внимание! Не пытайтесь проводить регулировку компаса, если автомобиль находится в геомагнитном шторме.

Внимание! После отсоединения аккумулятора при проведении ремонта, проверки и т.д. не забудьте провести регулировку компаса и регулировку магнитного отклонения.

Внимание! Если в работе компаса произойдет сбой, остановите автомобиль и выключите двигатель. Затем запустите двигатель снова, и компас вернется к нормальной работе.

Внимание! Не устанавливайте на автомобиль антенну и другие элементы, которые крепятся при помощи магнита. Это может плохо повлиять на работу компаса.

Внимание! Если компас вскоре после регулировки снова отклоняется от правильного направления, обратитесь к специалистам для его проверки.

Внимание! Не пытайтесь проводить регулировку компаса или снимать его показания, одновременно управляя автомобилем. Проводите регулировку или снимайте показания компаса, когда автомобиль стоит на месте, или попросите об этом пассажира, сидящего на переднем сиденье.

Компас может не показывать правильное направление в районах, перечисленных ниже, так как там компас будет находиться под воздействием геомагнитных аномалий.

• 1. Туннель
• 2. Область вдоль железной дороги
• 3. Путепровод
• 4. Возле трансформаторных станций
• 5. В областях, где много офисных зданий
• 6. Область над метро

Компас возвращается к нормальной работе, когда автомобиль попадает в область с нормальным геомагнетизмом.

Если компас не показывает правильное направление, проведите его регулировку.

Порядок выполнения

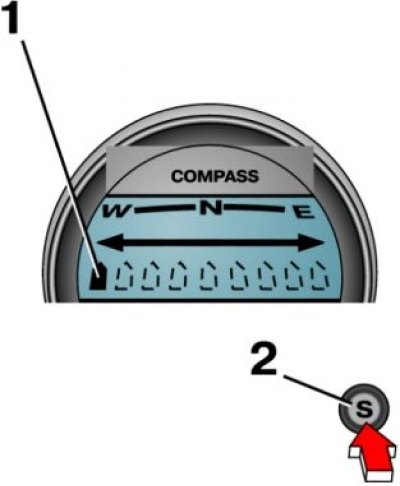

1. Нажмите на кнопку регулировки компаса на 1–2 с, указатель компаса и шкала исчезнут, а точка, показывающая направление движения, начнет медленно двигаться по шкале.

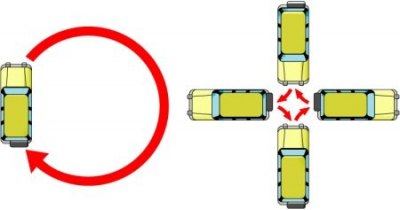

2. После этого медленно разверните автомобиль на 360° на открытой площадке, вокруг которой нет других автомобилей или зданий. Это автоматически завершит регулировку компаса, и он станет показывать правильное направление. Если вы не можете отыскать подходящее место для разворота автомобиля, разверните его на 90° в одну сторону, а затем на 90° в другую, как показано на рисунке, или наоборот.

Внимание! Регулировка компаса проводится при повороте автомобиля либо по часовой стрелке, либо против нее.

Регулировка магнитного отклонения

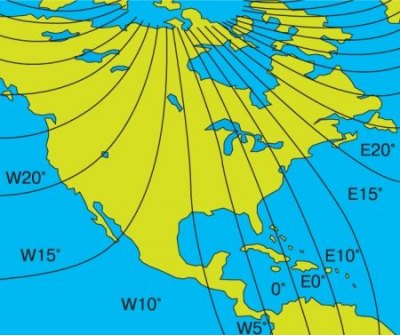

Угол магнитного отклонения различен в различных местах планеты, но его примерная карта показана на рисунке.

В некоторых областях указание компаса на север (магнитный север) будет отличаться от направления на север на карте.

Это происходит вследствие наклона оси вращения Земли. Это отклонение называется магнитным отклонением, и отклонение на 20° на запад и на 20° на восток можно отрегулировать с шагом в 5°.

Пример

Если магнитное отклонение направления на север, показываемое компасом (на магнитный север), от направления на север на карте составляет 5° к западу.

Порядок выполнения

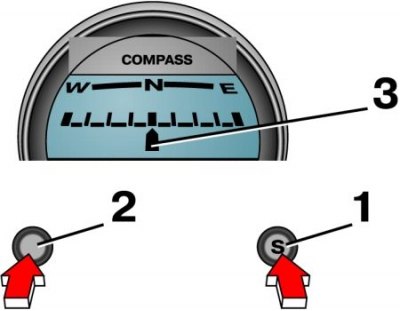

1. Нажмите на кнопку регулировки компаса (1) и на кнопку регулировки магнитного отклонения (2) одновременно на 1–2 с, появятся указатель севера (W–N–E), шкала и точка, указывающая направление (3). Сейчас градуировка шкалы изменилась с 22,5 до 5° на деление.

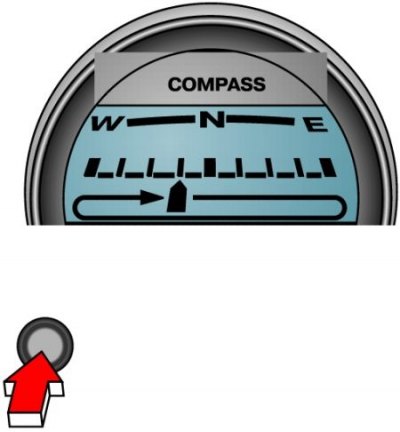

2. Каждый раз при нажатии на кнопку регулировки магнитного отклонения, то указатель передвигается по часовой стрелке на одно деление шкалы. Если долго удерживать кнопку регулировки магнитного отклонения, точка-указатель начнет двигаться автоматически. Отпустите кнопку, и точка остановится.

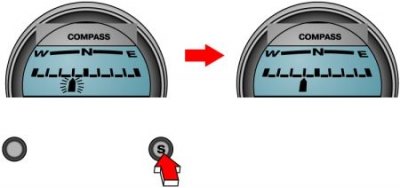

3. Нажмите на кнопку регулировки компаса на 1–2 с, и точка-указатель начнет мигать. Когда точка перестанет мигать и останется гореть, регулировка будет завершена.
