Детали монтажа фары (1983-91)
1. Решетка; 2. Указатель поворота; 3. Облицовка; 4. Оправа; 5. Фара

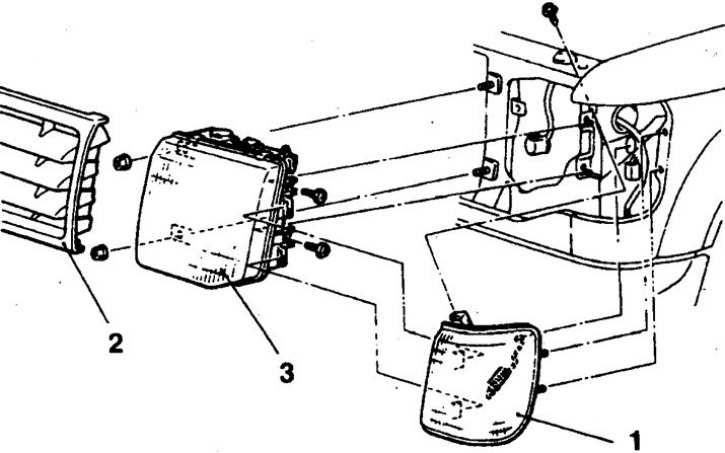

Фара (1992-98)
1. Передняя комбинация ламп; 2. Решетка; 3. Фара
На автомобилях ранних выпусков устанавливается неразборный оптический элемент в составе рефлектор – рассеиватель – лампа накаливания, на автомобилях поздних выпусков – фары со сменными галогенными лампами, оптический элемент в этих автомобилях относится к элементам конструкции кузова и отличается более простой процедурой замены лампы.
Снятие и установка
Автомобили 1983-91 гг.
1. Снимите переднюю облицовочную решетку автомобиля.
2. Снимите плафон указателя поворота.
3. Снимите пластмассовую облицовку фары.
4. Отпустите 3 винта крепления наружной оправы, поверните и снимите оправу.
5. Снимите фару и отсоедините провода. Замените лампу и установите фару.
Автомобили 1992-98 гг.

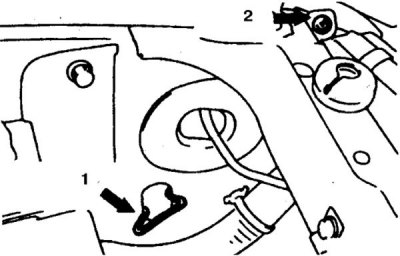

1. Отверните винты (2), снимите пружину (1) и снимите переднюю комбинацию ламп (указатель и повторитель поворота).
2. С левой стороны надо снять бачок.
3. Снимите переднюю облицовочную решетку автомобиля.

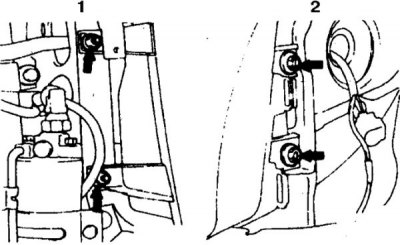

4. Отверните 2 болта и 2 гайки крепления фары (1 – гайка изнутри, 2 – болт снаружи).
5. Достаньте фару и отсоедините провода.
6. Установка выполняется в обратном порядке.
