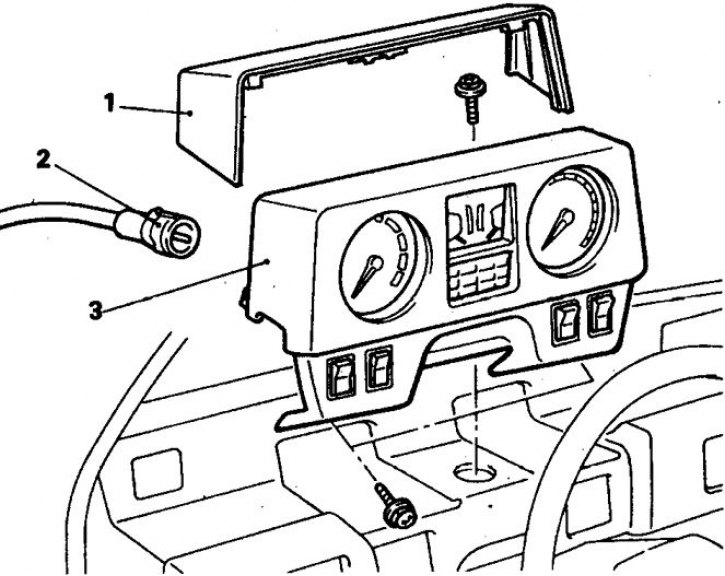

Щиток приборов (1987-91)
1. Крышка; 2. Трос спидометра; 3. Щиток приборов
Детали щитка приборов и датчик скорости (1992-98)
1. Заглушка; 2. Облицовка щитка; 3. Щиток приборов; 4. Переходник; 5. Трос; 6. Датчик скорости
Снятие и установка
Автомобили 1983-86 гг.
1. Отсоедините трос спидометра от КПП.
2. Плоским инструментом осторожно подденьте и снимите крышку щитка приборов.
3. Отверните винты в нижней части щитка и болт в верхней части.
4. Достаньте щиток и отсоедините трос спидометра и провода.
5. Снимите щиток.
6. Установка выполняется в обратном порядке.
Автомобили 1987-91 гг.
1. Отсоедините трос спидометра от КПП.
2. Плоским инструментом осторожно подденьте и снимите крышку щитка приборов.
3. Отсоедините трос спидометра и провода.
4. Отверните винты и достаньте щиток.
5. Установка выполняется в обратном порядке.
Автомобили 1992-98 гг.
1. Отсоедините трос спидометра от КПП.
2. Плоским инструментом осторожно подденьте и снимите крышку щитка приборов.
3. Отверните винты и снимите облицовку щитка.
4. Отверните 3 винта и снимите щиток.
5. Отсоедините провода (кроме 1992-93).
6. На автомобилях 1992-93 гг. отсоедините трос спидометра на КПП, затем подайте трос на себя, поверните переходник, освободите фиксатор и достаньте переходник троса.
7. На автомобилях 1994-95 гг. снимите, для чего отсоедините от датчика провод и выверните датчик (датчик ввернут в хвостовик картера КПП).
8. Установка выполняется в обратном порядке.
Указатели давления масла, уровня топлива и температуры, вольтметр
Эти приборы встроены в щиток. Для замены любого из них надо снять щиток и заменить всю комбинацию приборов.
