Детали монтажа приемника (магнитолы) на а/м 1987-91 гг.
1. Рукоятки; 2. Заглушка; 3. Центральная панель; 4. Разъем; 5. Фальшпанель; 6. Кронштейн; 7. Приемник; 8. Коробка (для а/м только с приемником); 9. Магнитола

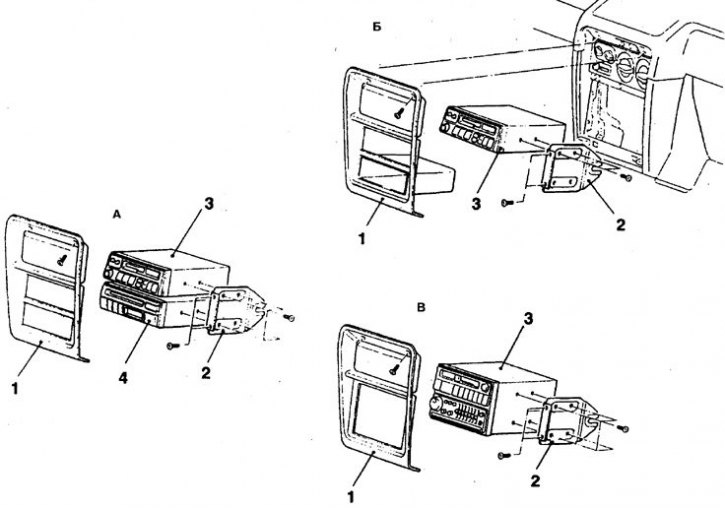

Детали монтажа магнитолы/ CD-проигрывателя на а/м 1992-98 гг.
1. Облицовка; 2. Кронштейн; 3. Магнитола; 4. СD-проигрыватель; а. Магнитола и СD-проигрыватель; б. Магнитола тип А; в. Магнитола тип В
Снятие и установка
Автомобили 1987-91 гг.
1. Отсоедините батарею от массы.
2. Снимите центральную панель, снимите фальшпанель приемника.
3. Отсоедините от центральной панели кронштейн приемника и снимите приемник.
Автомобили 1992-98 гг.
1. Отсоедините батарею от массы.
2. Снимите облицовку, отверните винты крепления и достаньте магнитолу, обозначьте и отсоедините провода (при необходимости снимите ящик для мелочей, повернув фиксаторы, и отсоедините от магнитолы провода с тыльной стороны).
