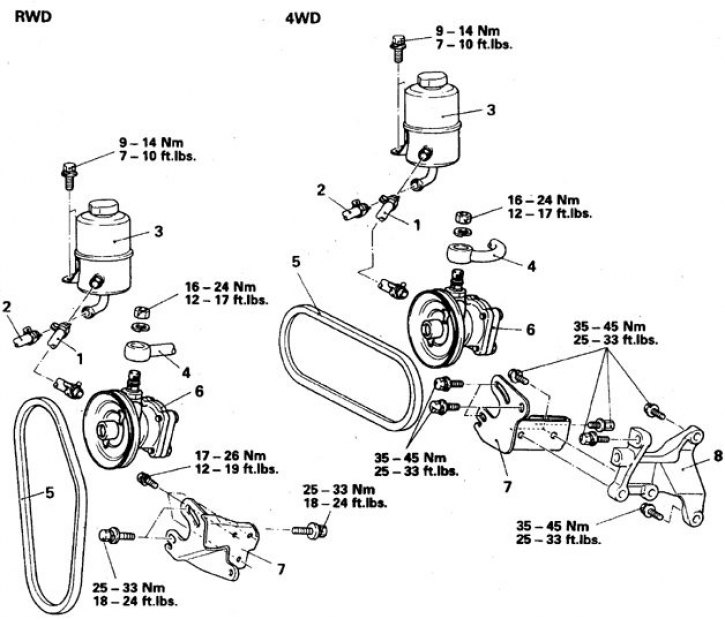

Бачок и насос гидроусилителя (1983-89)
Бачок:; 1,2. Шланги; 3. Бачок
Насос:; 1, 2, 4. Шланги; 5. Ремень; 6. Насос; 7, 8. Кронштейны насоса

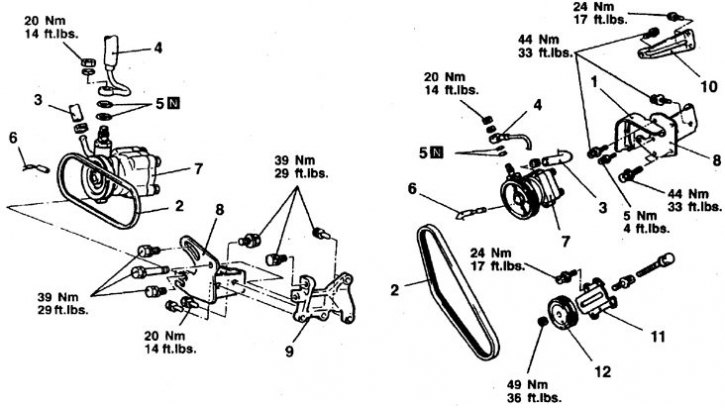

Насос гидроусилителя (1990-98)
1. Крышка насоса; 2. Ремень; 3, 4. Шланги; 5. Кольцо; 6. Разъем датчика давления (кроме 12-клапанных двигателей 3,0 л с МКПП); 7. Насос; 8, 9. Кронштейны насоса; 10. Стока; 11. Кронштейн натяжителя; 12. Ролик натяжителя
Снятие и установка
1. Отсоедините батарею от массы.
2. Снимите бачок, отсоедините нижний шланг и слейте жидкость.
3. Если будет сниматься шкив, то отпустите болты шкива.
4. Отпустите болты крепления насоса и снимите ремень.
5. На 24-клапанном двигателе 3,0 л и двигателе 3,5 л ремень снимите, отпустив болт натяжителя.
6. Проверните насос от руки и удалите остатки жидкости.
7. Отсоедините от насоса шланги, выверните болты и снимите насос.
8. Установка выполняется в обратном порядке.

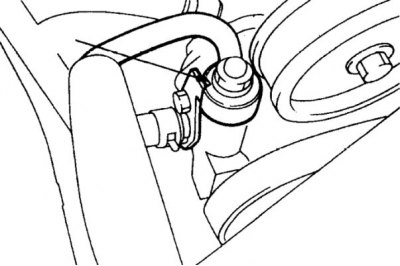

9. При установке напорного шланга паз должен быть определенным образом сориентирован.
10. Проверьте состояние трубок.
11. Затяните все соединения с определенными моментами.
12. Залейте жидкость и удалите воздух из гидроусилителя.
