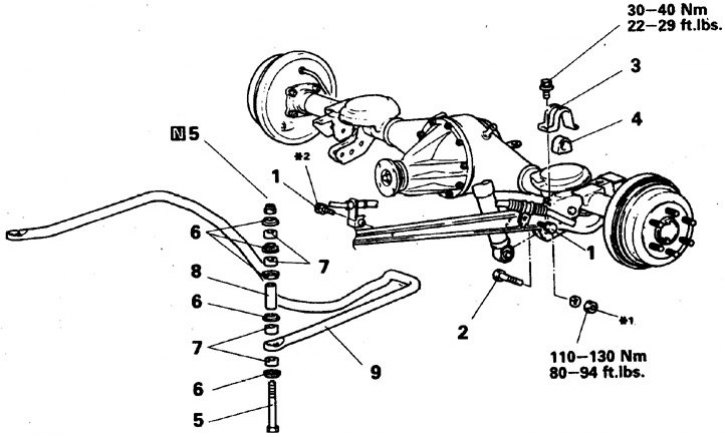

Задний стабилизатор поперечной устойчивости (1989-91)
1. Болт троса ручного тормоза; 2. Болты крепления амортизатора; 3. Хомут; 4, 7, 9. Втулка; 5. Болт и гайка стойки стабилизатора; 6. Колпачок; 8. Втулка; N – заменить
*1 – затянуть после опускания автомобиля
*2 – только для а/м с 4-дверным кузовом

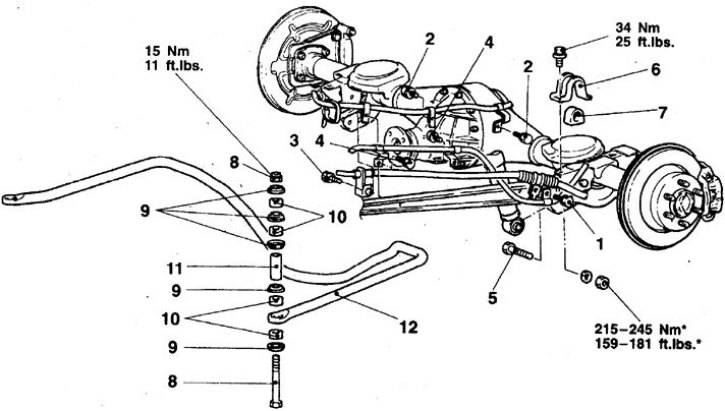

Задний стабилизатор поперечной устойчивости (1992-98)
1,3. Болт троса ручного тормоза; 2. Болт скобы крепления проводки; 4. Болт крепления датчика скорости (на а/м с ABS-системой); 5. Болты крепления амортизатора; 6. Кронштейн; 7. Втулка; 8. Болт и гайка стойки стабилизатора; 9. Колпачок; 10. Резиновая втулка; 11. Втулка стойки; 12. Стабилизатор
* – затянуть после опускания автомобиля

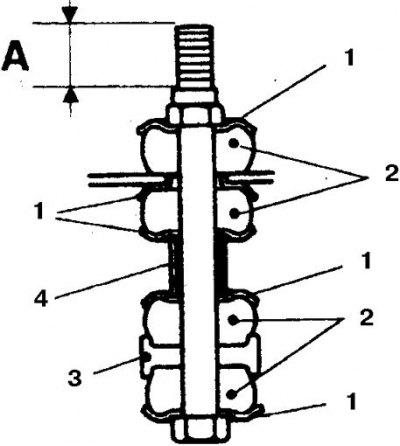

Порядок установки шайб и втулок на стойке стабилизатора
1. Колпачок; 2. Резиновые втулки; 3. Стабилизатор; 4. Втулка стойки
Автомобили с пружинами заднего моста
1. Поднимите заднюю часть автомобиля, снимите колеса и отсоедините трос ручного тормоза.
2. Отверните болт скобы проводки и датчика скорости (на части автомобилей).
3. Установите под задний мост подставки и отверните болты нижних креплений амортизаторов.
4. Снимите кронштейны стабилизатора.
5. Отверните гайки и снимите шайбы и втулки, обратив внимание на расположение этих деталей.
6. Осторожно опустите мост, следя за тем, чтобы не выпали пружины и не сдеформировалась трубка тормоза, снимите стабилизатор с правой стороны.
7. Установка выполняется в обратном порядке.
8. Затяните соединения с определенными моментами. Гайку стойки стабилизатора затяните на 15–17 мм от торца стойки.
