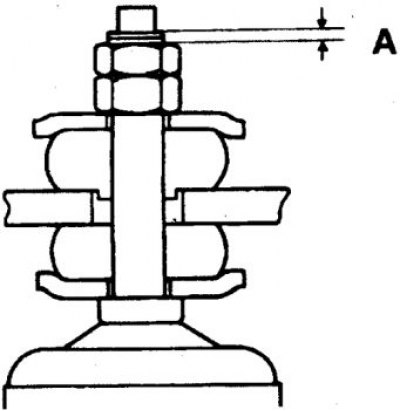

Порядок сборки верхнего крепления амортизатора (1992-98)
1. Контргайка
2. Гайка

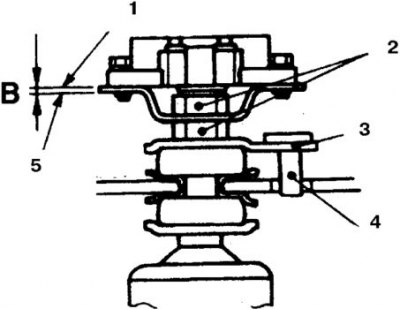

Установка деталей крепления амортизатора с дистанционным регулированием (1992-98)
1. Поверхность привода; 2. Гайка; 3. Шайба; 4. Шпилька; 5. Торец шпильки амортизатора; Размер В = 1,5–2,5 мм
Снятие и установка
1. Поднимите передок автомобиля на высоту, достаточную для доступа к верхнему креплению амортизатора.
2. Снимите колесо.
3. Отверните гайку верхнего крепления, снимите резиновый буфер и шайбу.
4. Отверните болт(ы) нижнего крепления и снимите амортизатор.
5. При сборке установите амортизатор, буфера и заверните гайки и болт(ы), не затягивая.

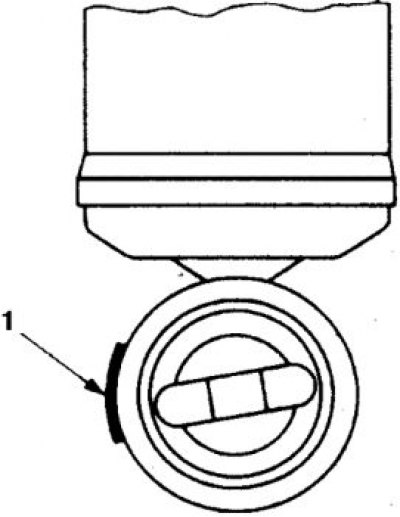

6. Сориентируйте амортизатор так, чтобы маркировка белого цвета (1) была обращена в сторону от автомобиля. На автомобилях 199298 гг. затяните гайку болта с моментом 88–103 Н·м., на остальных автомобилях подтяните болты нижнего крепления с моментом 9–14 Н·м.
7. На автомобилях 1992-98 гг. затяните гайку верхнего крепления так, чтобы размер А=1–2 мм.
8. Заверните гайку верхнего крепления до окончания резьбы, затем заверните и затяните контргайку с моментом 12–18 Н·м.
