Суппорт тормоза

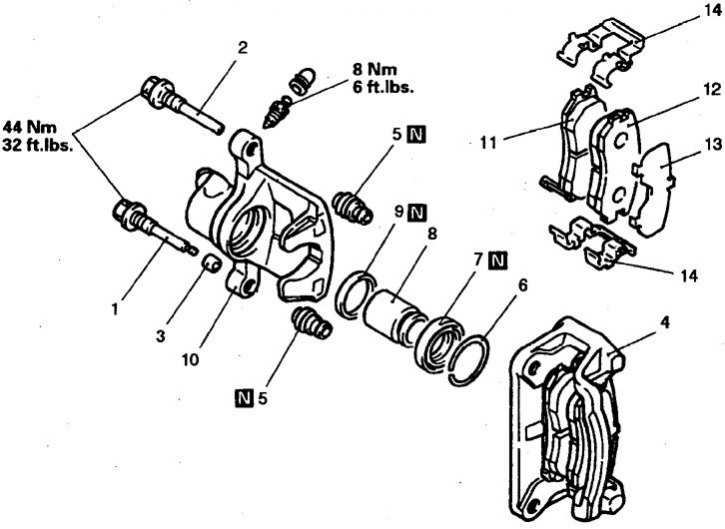

Порядок разборки:; 1. Палец нижний; 2. Ось; 3. Втулка; 4. Суппорт в сборе; 5, 7. Чехол; 6. Кольцо; 8. Поршень; 9. Уплотнитель; 10. Корпус
Порядок снятия колодок:; 1. Палец нижний; 2. Ось; 3. Втулка; 4. Суппорт в сборе; 11. Колодки с индикатором; 12. Колодка; 13. Наружная пластина; 14. Скоба

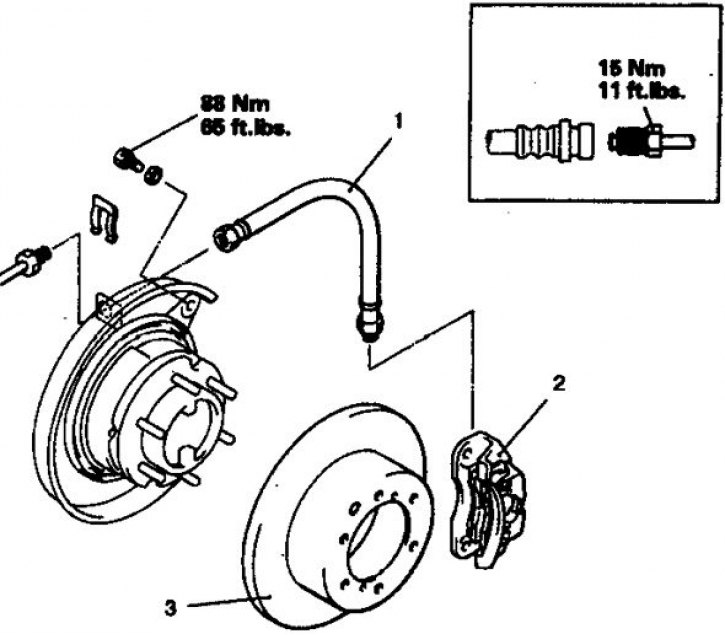

Суппорт тормоза (порядок снятия)
1. Шланг; 2. Суппорт в сборе; 3. Диск

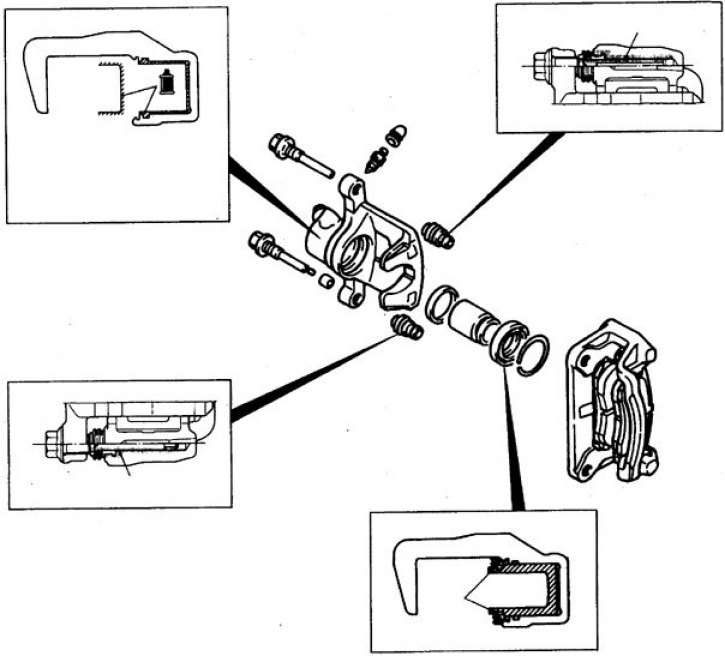

Места смазки суппорта при сборке
1. В эти полости заложена специальная смазка, которую удалять нельзя.
Суппорт следует снимать на каждом колесе в отдельности.
Снятие и установка
1. Поднимите передок автомобиля и снимите колесо.
2. Удалите часть жидкости из бачка.
3. Отсоедините на суппорте шланг тормоза, заглушите отверстия.
4. Отверните ось и палец и снимите суппорт. Можно также снять суппорт в сборе с кронштейном, для чего надо отвернуть 2 болта крепления кронштейна к щиту тормоза.
5. Установка выполняется в обратном порядке с учетом следующего.

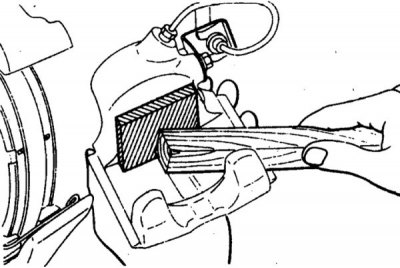

6. Утопите поршень в цилиндр.
7. Затяните соединения со следующими моментами: болты крепления кронштейна суппорта (если снимался) – 90 Н·м., оси и пальца суппорта 32–42 Н·м. (верхний), штуцер шланга – 17 Н·м.
8. Удалите воздух из гидропривода.
Разборка и сборка
1. Снимите чехол.

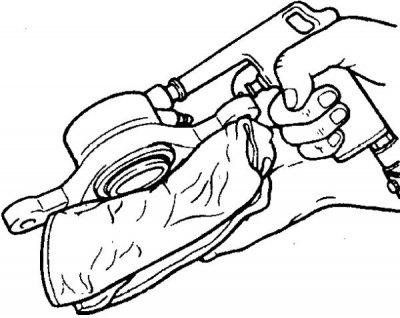

2. Осторожно удалите поршни сжатым воздухом.

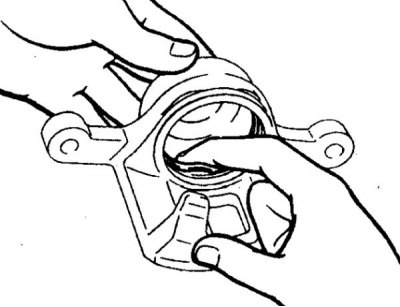

3. Осторожно достаньте из цилиндра манжету.
4. Проверьте состояние поршней и внутренней поверхности цилиндра.
5. При обнаружении коррозии и заметных повреждений детали замените. В ремкомплект суппорта входят уплотнители и поршень (поставляется также в отдельности), а также смазка для пальцев суппорта.
6. Сборка выполняется в обратном порядке.

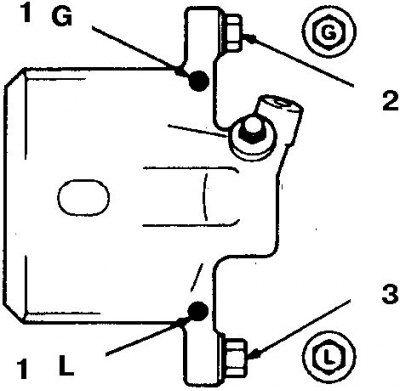

7. При сборке установите ось и нижний палец на места, отмеченные литерами G и L (1 – ось суппорта, 2 – палец, 3 – литеры для правильной сборки).
8. Замените все уплотнители.
9. Смажьте суппорт и пальцы. Поршень смажьте тормозной жидкостью.
