Педаль тормоза (1983-86)

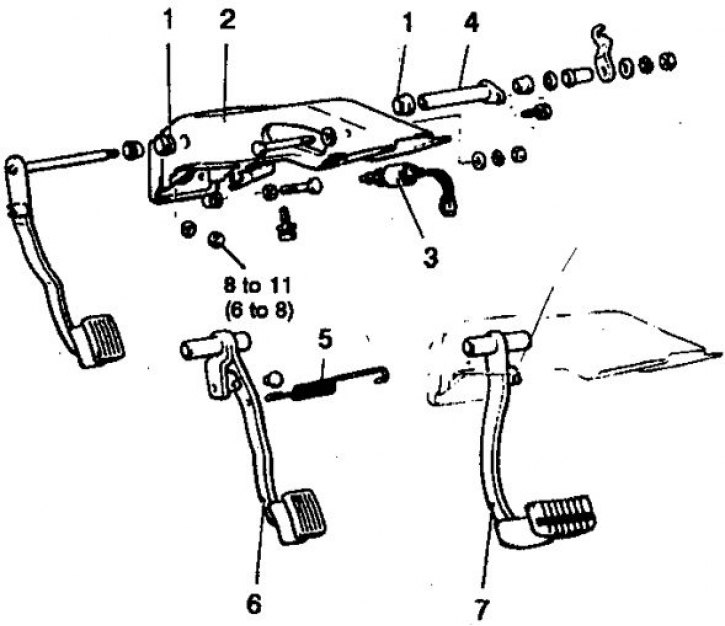

1. Втулка; 2. Кронштейн; 3. Выключатель; 4. Тяга; 5. Пружина; 6. Педаль (МКПП); 7. Педаль (АКПП)
Педаль тормоза (1987-98)

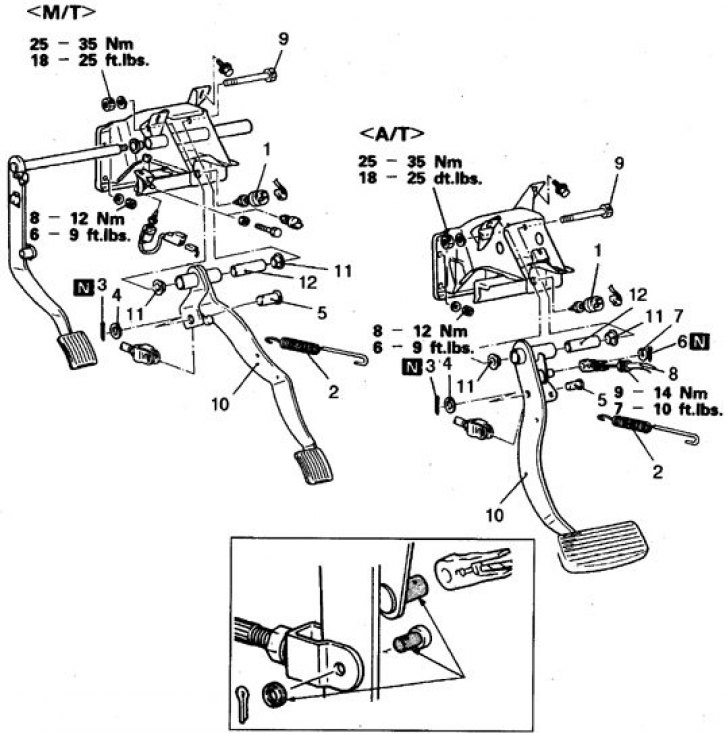

1. Выключатель; 2. Пружина; 3, 6. Шплинт; 4, 7. Шайба; 5. Ось; 8. Трос; 10. Педаль; 11. Втулка; 12. Распорная втулка; М/Т – для МКПП; А/Т – для АКПП; А. Смазать
1. Отсоедините батарею от массы, снимите выключатель сигнала торможения, отсоедините пружину педали.
2. Расшплинтуйте и снимите ось педали.
3. Расшплинтуйте и отсоедините трос от трансмиссии (на а/м с АКПП).
4. Отверните гайку, достаньте болт и снимите педаль, при необходимости снимите втулки.
5. Установка выполняется в обратном порядке. Отрегулируйте педаль и выключатель (см. подраздел 11.3).
6. Затяните все соединения в соответствии с требуемыми моментами.
7. Отрегулируйте педаль и выключатель.
