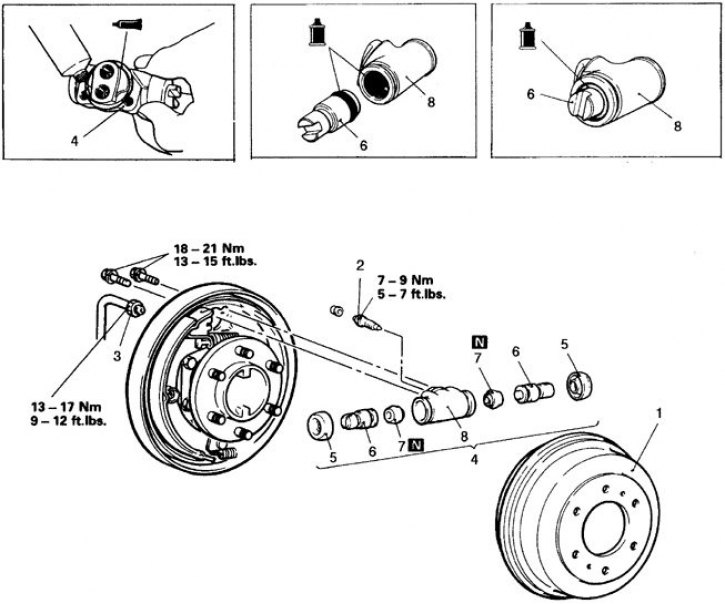

Детали заднего колесного цилиндра (на вставках – места смазки перед сборкой: герметиком (слева), тормозной жидкостью (в центре) и смазкой составом ремкомплекта)
1. Барабан; 2. Штуцер для прокачки; 3. Штуцер трубки тормоза; 4. Цилиндр; 5. Чехол; 6. Поршень; 7. Уплотнитель поршня; 8. Цилиндр
Проверка
Отверните край чехла колесного цилиндра и осмотрите его изнутри. При обнаружении любых следов, указывающих на просачивание жидкости под пылезащитным чехлом, цилиндр замените.
Снятие и установка
1. Снимите барабаны и колодки (см. подраздел 11.13.1, подраздел 11.13.2).

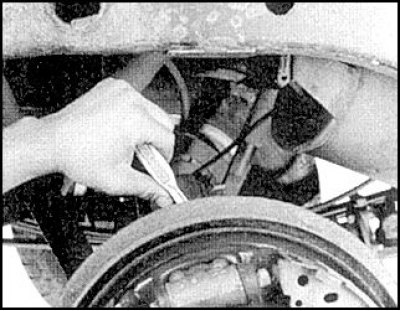

2. Подставьте поддон, отверните штуцер и заглушите трубку и отверстие в цилиндре.
3. Отсоедините трубку, отверните болты крепления.

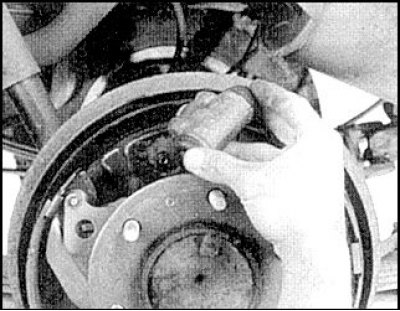

4. Снимите цилиндр.
5. Установка выполняется в обратном порядке.
6. Затяните болты крепления с моментом 18 Н·м.
Разборка и сборка
1. Со снятого цилиндра осторожно удалите пылезащитные чехлы и достаньте поршни.
2. Проверьте состояние деталей, наличие на цилиндре царапин и следов коррозии.
3. Проверьте зазор между поршнем и цилиндром. Если зазор превышает 0,15 мм, то цилиндр в сборе замените.

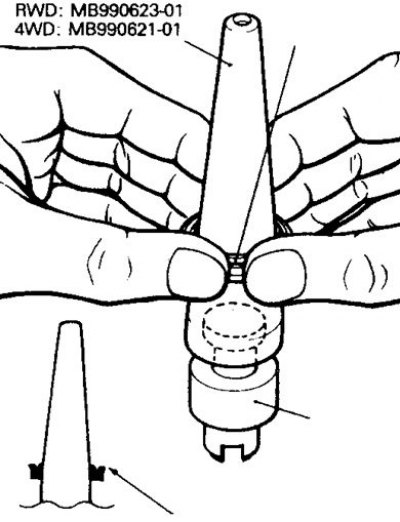

4. При сборке оденьте на поршни новые уплотнители с помощью конуса MB990621-01, предварительно смазав уплотнитель и конус смазкой из ремкомплекта или тормозной жидкостью.
5. Дальнейшая сборка выполняется в обратном порядке.
6. Прокачайте гидропривод тормозов.
