Заднее стекло
(на вставке – профиль наносимого клея в сечении А–А (тип 3M Super Fast Urethane Auto Glass Sealant 8609 или эквивалентный))
1. Выводы электрообогревателя; 2. Окантовка; 3. Стекло; 4. Фиксатор

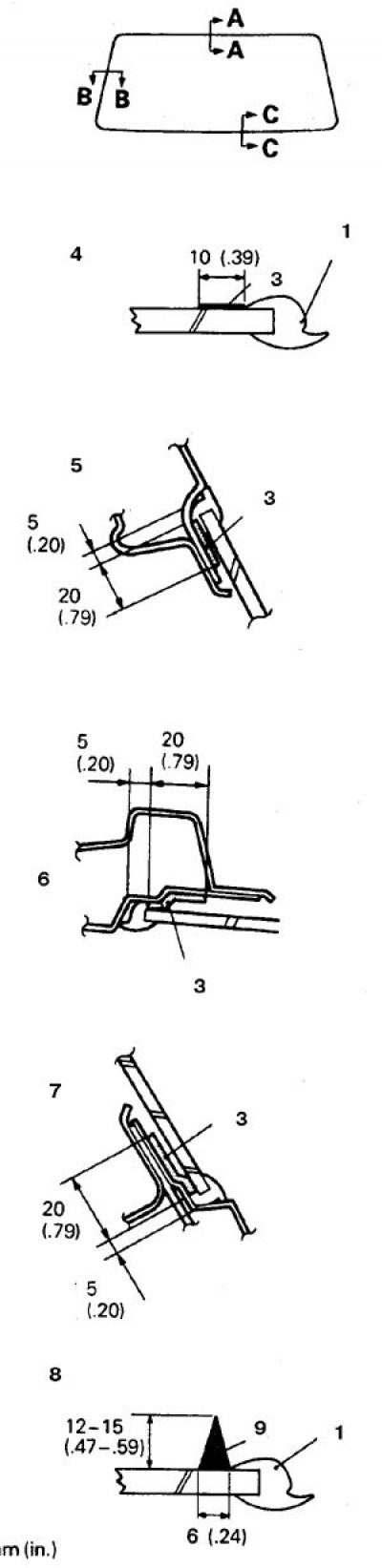

Места и профиль нанесения наполнителя и клея на заднее стекло
1. Окантовка заднего стекла; 3. Наполнитель; 4. Нанесение наполнителя по сечениям А–А, В–В, С–С; 5. Нанесение наполнителя со стороны кузова по сечению А–А; 6. Нанесение наполнителя по сечению B–В; 7. Нанесение наполнителя по сечению С–С; 8. Нанесение клея по сечениям А–А, В–В, С–С; 9. Клей
Снятие и установка
1. Удалите с окна выводы электрообогревателя.
2. Снимите стекло (см. подраздел 12.30).
3. Снимите со стекла фиксаторы.

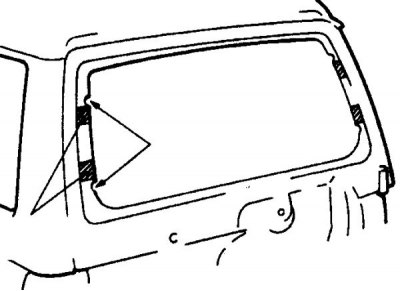

4. При установке окончания фиксаторов должны быть совмещены с пазами в проеме кузова (задней крышки).
5. Установку см. в подразделе 12.30.
