Внутренняя панель двери
1. Фигурное пружинное кольцо; 2. Рукоятка стеклоподъемника; 3. Накладка; 4. Внутренняя ручка; 5. Переключатель стеклоподъемника; 8. Панель; 9. Дверная ручка; 10. Карман
Снятие и установка
1. Снимите треугольную облицовку бокового зеркала.
2. Удалите заглушки, отверните винты и снимите подлокотник и рукоятку.
3. Отверните винт, удалив заглушку, и снимите внутреннюю накладку дверной ручки.

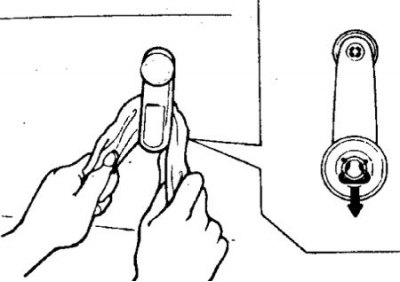

4. Отожмите фигурное пружинное кольцо и снимите рукоятку стеклоподъемника.
Рекомендуется обозначить положение рукоятки клейкой лентой.
5. На части автомобилей выверните рукоятку фиксатора дверного замка (квадратная кнопка фиксатора снимается после поднятия панели двери).

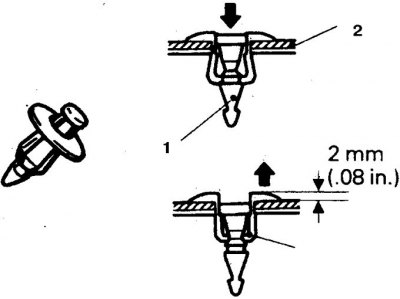

6. Отверните винты крепления по контуру панели, тонким плоским вильчатым инструментом удалите защелки (от 6 до 12 шт. (1 – стержень, 2 – облицовка)).
7. Приподнимите панель, выведя из зацепления с нижними язычками, отсоедините провода (если имеются) и снимите панель. Не повредите водозащитный экран внутри каркаса двери, в противном случае в салон будет попадать вода.
8. При установке присоедините провода и совместите панель с верхней кромкой двери и осадите на язычки легкими ударами ладони.
9. Далее сборка выполняется в обратном порядке.

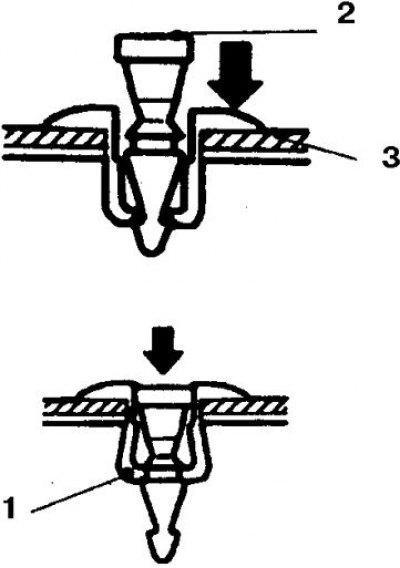

10. Установите защелки (1 – уплотнитель, 2 – стержень, 3 – облицовка).
11. Рукоятку стеклоподъемника установите по наклеенной ленте, совместив шлицы рукоятки и валика.
12. Резким ударом ладони по центру валика вгоните рукоятку до упора.
