Снятие
Внимание: не допускайте ударов по электронному блоку управления SRS во время снятия и установки троса управления вариатором.
− Перед началом снятия:
- а) Снимите аккумуляторную батарею и кронштейн батареи.
- б) Снимите нижнюю часть центральной консоли (см. главу "Кузов").
− Снятие деталей производится в порядке номеров, указанных на рисунке "Механизм управления вариатором".

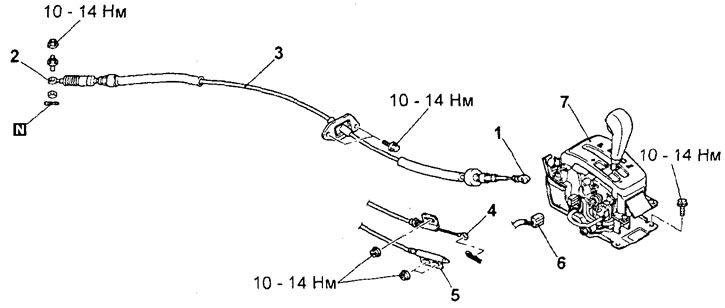

Механизм управления вариатором. 1 - соединение троса управления вариатором (со стороны селектора), 2 - соединение троса управления вариатором (со стороны вариатора), 3 - трос управления вариатором, 4 - трос блокировки замка зажигания, 5 - трос блокировки селектора вариатора, 6 - разъём индикатора положения селектора (модели без ручного режима переключения передач) / разъём датчика включённой передачи (модели с ручным режимом переключения передач), 7 - селектор вариатора в сборе.
Установка
− Установка деталей производится в порядке, обратном снятию.
− После завершения установки:
- а) Установите нижнюю часть центральной консоли (см. главу "Кузов").
- б) Установите кронштейн батареи аккумуляторной и батарею.
− Проверьте работу селектора вариатора (см. раздел "Проверка системы управления вариатором").
