Снятие
Внимание: не допускайте ударов по электронному блоку управления SRS во время снятия и установки троса управления вариатором.
− Перед началом снятия:
- а) Снимите аккумуляторную батарею и кронштейн батареи.
- б) Снимите нижнюю часть центральной консоли (см. главу "Кузов").
− Снятие деталей производится в порядке номеров, указанных на рисунке "Механизм управления вариатором".

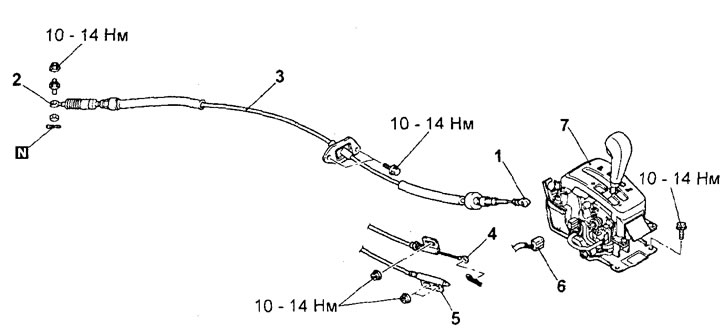

Механизм управления вариатором. 1 - соединение троса управления вариатором (со стороны селектора), 2 - соединение троса управления вариатором (со стороны вариатора), 3 - трос управления вариатором, 4 - трос блокировки замка зажигания, 5 - трос блокировки селектора вариатора, 6 - разъём индикатора положения селектора (модели без ручного режима переключения передач) / разъём датчика включённой передачи (модели с ручным режимом переключения передач), 7 - селектор вариатора в сборе.
Разборка и сборка
При разборке селектора руководствуйтесь сборочным рисунком "Селектор вариатора".

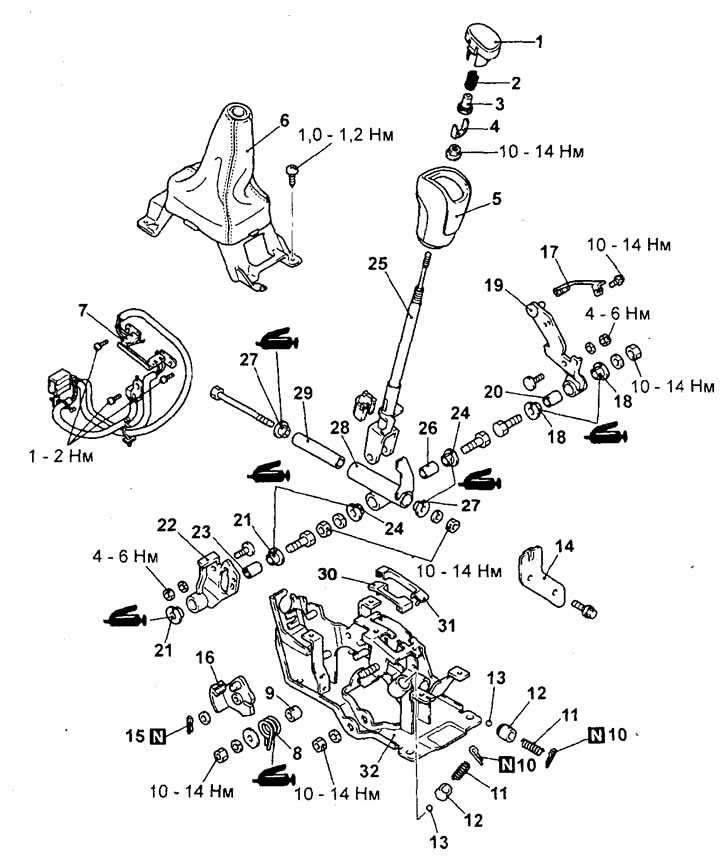

Селектор вариатора (модели с режимом ручного переключения передач и кожухом селектора). 1 - кнопка, 2 - пружина, 3 - колпачок, 4 - регулятор, 5 - рукоятка селектора, 6 - кожух селектора, 7 - датчик положения селектора, 8 - возвратная пружина, 9 - втулка, 10 - шплинт, 11 - пружина, 12 - фиксатор шарика, 13 - шарик, 14 - пластина, 15 - шплинт, 16 - блокирующий кулачок, 17 - пружина фиксатора, 18 - втулка, 19 - рычаг в сборе, 20 - втулка рычага, 21 - втулка, 22 - пластина, 23 - втулка пластины, 24 - втулка, 25 - рычаг селектора, 26 - втулка, 27 - втулка трубки, 28 - наружная трубка, 29 - внутренняя трубка, 30 - фиксатор "А", 31 - фиксатор "В", 32 - кронштейн селектора в сборе.

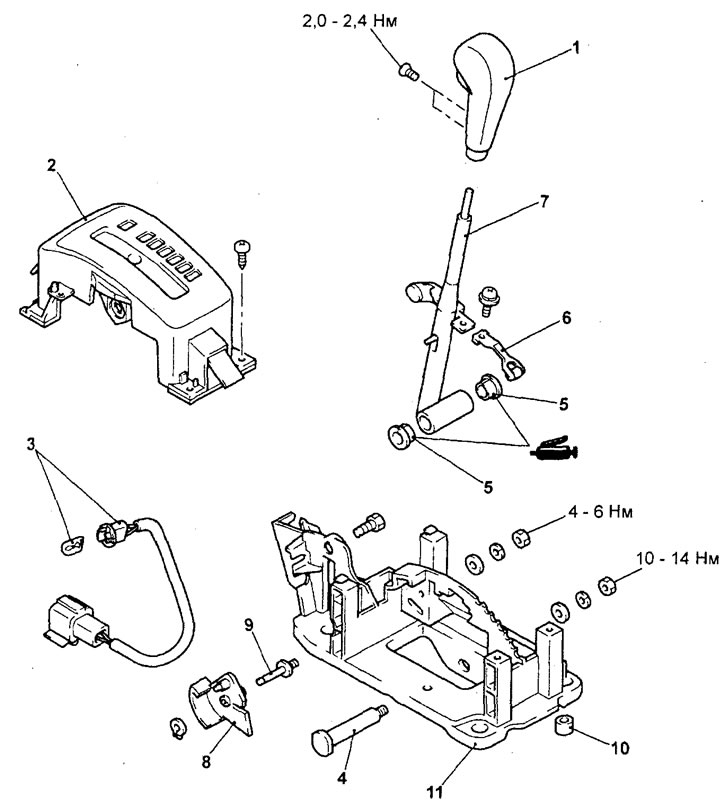

Селектор вариатора (модели без режима ручного переключения передач). 1 - рукоятка селектора 2 - панель индикатора положен™ селектора, 3 - индикатор положении селектора, 4 - болт, 5 - втулка, 6 - пружина фиксатора, 7 - рычаг селектора, 8 - блокирующий кулачок, 9 - штифт, 10 - втулка 11 - кронштейн селектора.

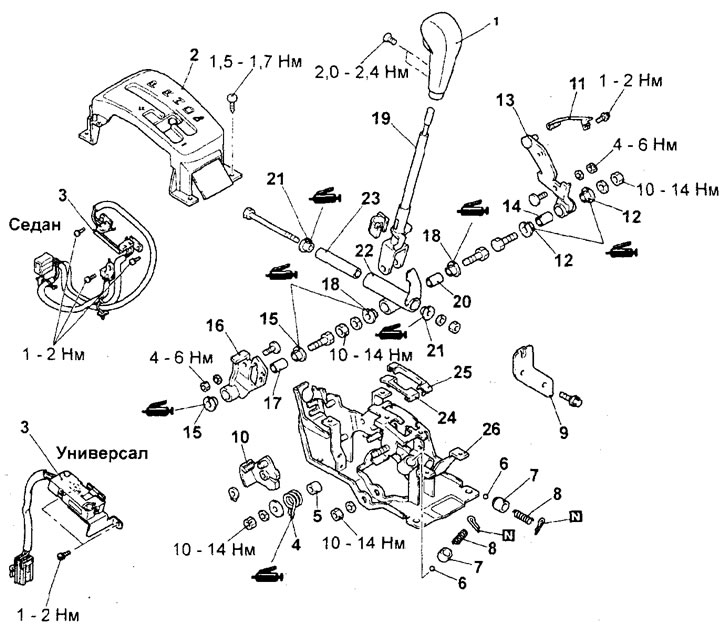

Селектор вариатора (модели с режимом ручного переключения передач и панелью индикатора положения селектора). 1 - рукоятка селектора, 2 - панель индикатора положения селектора, 3 - датчик положения селектора, 4 - возвратная пружина, 5 - втулка, 6 - шарик, 7 - фиксатор шарика, 8 - пружина, 9 - пластина, 10 - блокирующий кулачок, 11 - пружина фиксатора, 12 - втулка, 13 - рычаг в сборе, 14 - втулка рычага, 15 - втулка, 16 - пластина, 17 - втулка пластины, 18 - втулка, 19 - рычаг селектора, 20 - втулка, 21 - втулка трубки, 22 - наружная трубка, 23 - внутренняя трубка, 24 - фиксатор "А", 25 - фиксатор "В", 26 - кронштейн селектора в сборе.
Сборка производится в порядке, обратном разборке.
Установка
− Установка деталей производится в порядке, обратном снятию.
− После завершения установки:
- а) Установите нижнюю часть центральной консоли (см. главу "Кузов").
- б) Установите кронштейн батареи аккумуляторной и батарею.
− Проверьте работу селектора вариатора (см. раздел "Основные проверки и регулировки").
