Снятие
Внимание: не допускайте ударов по электронному блоку управления SRS во время снятия и установки троса блокировки селектора и троса блокировки замка зажигания.
− Перед началом снятия снимите нижнюю часть центральной консоли (см. главу "Кузов").
− Снятие деталей производится в порядке номеров, указанных на рисунке "Система блокировки замка зажигания и система блокировки селектора АКПП".

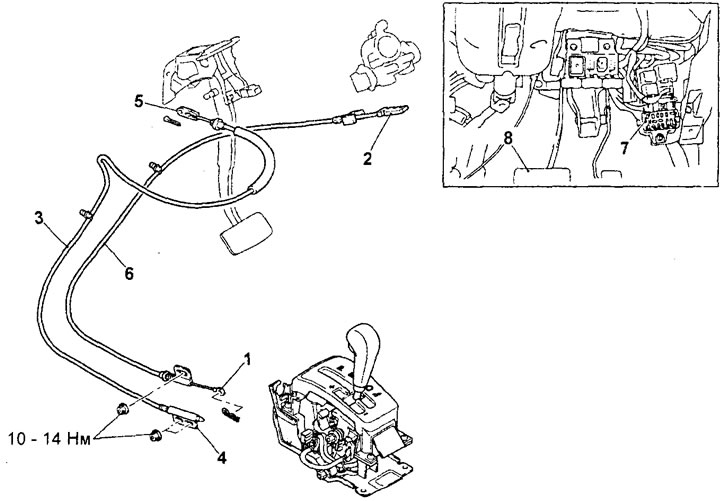

Система блокировки замка зажигания и система блокировки селектора АКПП. 1 - соединение троса блокировки замка зажигания (со стороны АКПП), 2 - соединение троса блокировки замка зажигания (со стороны замка зажигания), 3 - трос блокировки селектора АКПП, 4 - соединение троса блокировки селектора (со стороны АКПП), 5 - соединение троса блокировки селектора (со стороны педали тормоза), 6 - трос блокировки замка зажигания, 7 - электронный блок управления системой ETACS, 8 - педаль тормоза.
Примечание:
- − Перед снятием электронного блока управления системой ETACS снимите зуммер предупреждения о положении "R" селектора вариатора.
- − Если в этом нет необходимости, педаль тормоза снимать не обязательно.
Установка
− Установка деталей производится в порядке, обратном снятию.
− После завершения установки деталей установите нижнюю часть центральной консоли (см. главу "Кузов").
− Проверьте работу селектора вариатора (см. раздел "Проверка системы управления АКПП").
