Снятие и установка
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите защитный кожух картера двигателя.
- б) Снимите приемную трубу системы выпуска.
− Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие центральной продольной балки и опор силового агрегата".
− Установка деталей производится в порядке, обратном снятию.
− При установке деталей обратите внимание на операцию по установке передней опоры силового агрегата.

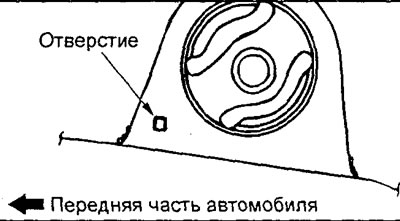

Установите переднюю опору так, чтобы отверстие на кронштейне опоры силового агрегата было расположено со стороны передней части автомобиля.
− После завершения установки деталей, выполните следующие операции:
- а) Установите приемную трубу системы выпуска.
- б) Установите защитный кожух картера двигателя.
Проверка
1. Проверьте опоры силового агрегата на отсутствие трещин, отслоения и деформации.
2. Проверьте центральную продольную балку на отсутствие трещин и деформации.

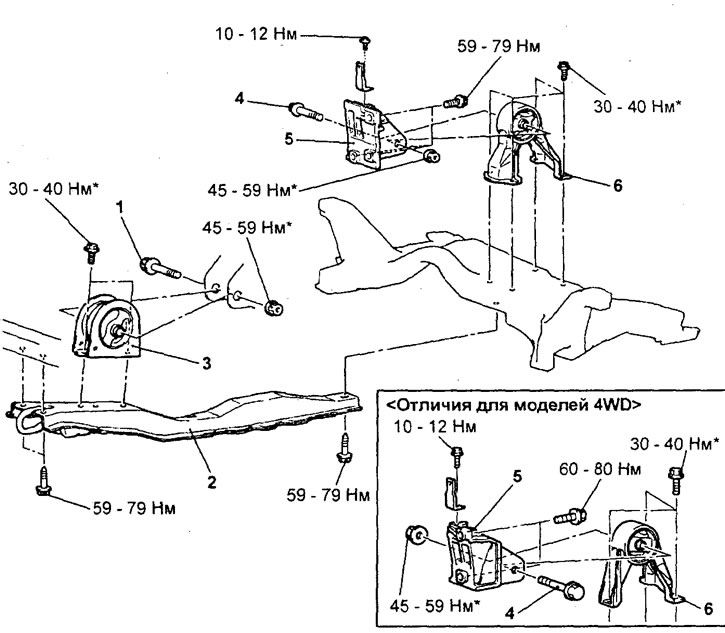

Снятие центральной продольной балки и опор силового агрегата. 1 - соединительный болт передней опоры, 2 - центральная продольная балка и передняя опора в сборе, 3 - передняя опора силового агрегата, 4 - соединительный болт задней опоры, 5 - опорный кронштейн силового агрегата, 6 - задняя опора силового агрегата.
Внимание: символом отмечены элементы крепления, которые сле-дует сначала затянуть предварительно, а окончательную затяжку произвести после полного опускания двигателя на опоры при горизонтальном расположении автомобиля.
