Снятие и установка
− Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие педали акселератора".

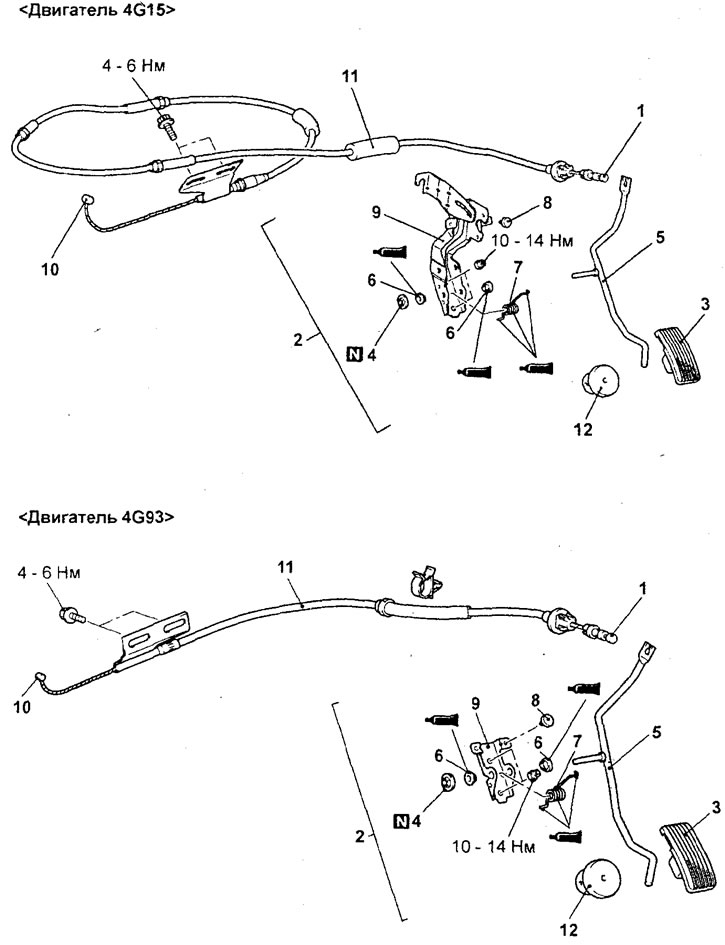

Снятие педали акселератора. 1 - соединение внутреннего троса к педали акселератора, 2 - педаль акселератора в сборе, 3 - накладка педали акселератора, 4 - стопорная шайба, 5 - педаль акселератора, 6 - втулка, 7 - возвратная пружина, 8 - стопор, 9 - кронштейн крепления педали акселератора, 10 - соединение внутреннего троса к сектору дроссельной заслонки, 11 - трос педали акселератора, 12 - ограничитель хода педали акселератора.
− Установка производится в порядке, обратном снятию.
− При установке деталей обратите внимание на операцию по установке ограничителя педали акселератора.
Перед установкой подогрейте защелки накладки педали акселератора с помощью фена или другого приспособления.
Примечание: для облегчения установки нанесите небольшое количество мыльного раствора на защелки накладки педали акселератора.
− После завершения установки деталей отрегулируйте свободный ход троса педали акселератора.
