Снятие и установка
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите вещевой ящик.
- б) Снимите крышку жгута проводов.
− Снятие деталей производится в порядке номеров, указанных на соответствующем рисунке.

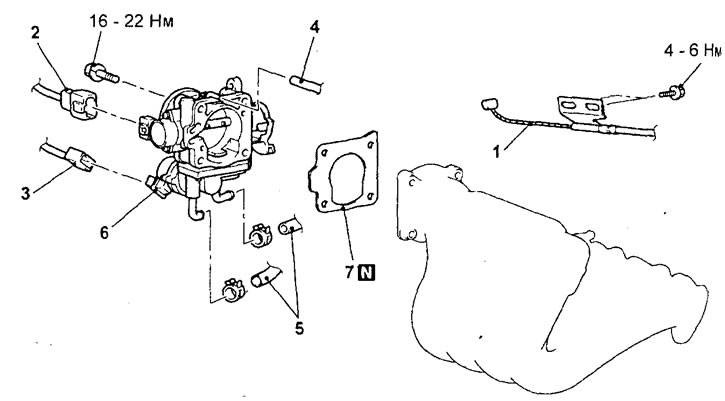

Снятие корпуса дроссельной заслонки (двигатель 4G93). 1 - соединена троса педали акселератора, 2 - разъем датчика положения дроссельной за слонки, 3 - разъем сервопривода регулятора оборотов холостого хода 4 - соединение вакуумного шланга, 5 - соединение шланга системы охлах дения, 6 - корпус дроссельной заслонки, 7 - прокладка корпуса дроссель ной заслонки.

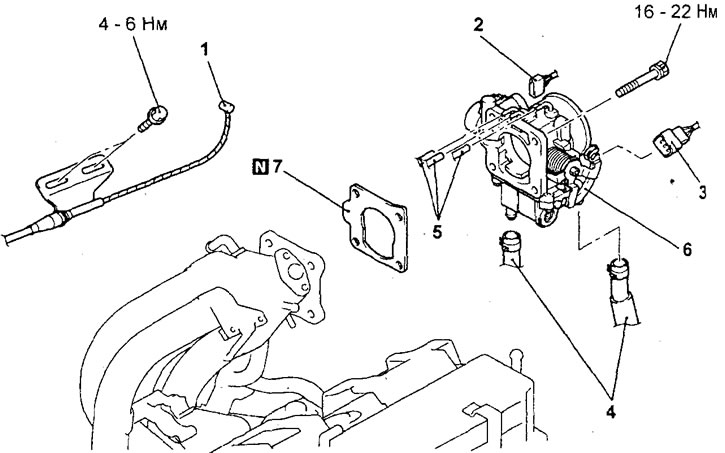

Снятие корпуса дроссельной заслонки (двигатель 4G15). 1 - соединен» троса педали акселератора, 2 - разъем датчика положения дроссельной за слонки, 3 - разъем сервопривода регулятора оборотов холостого хода 4 - соединение шланга системы охлаждения, 5 - соединение вакуумной шланга, 6 - корпус дроссельной заслонки, 7 - прокладка корпуса дроссель ной заслонки.

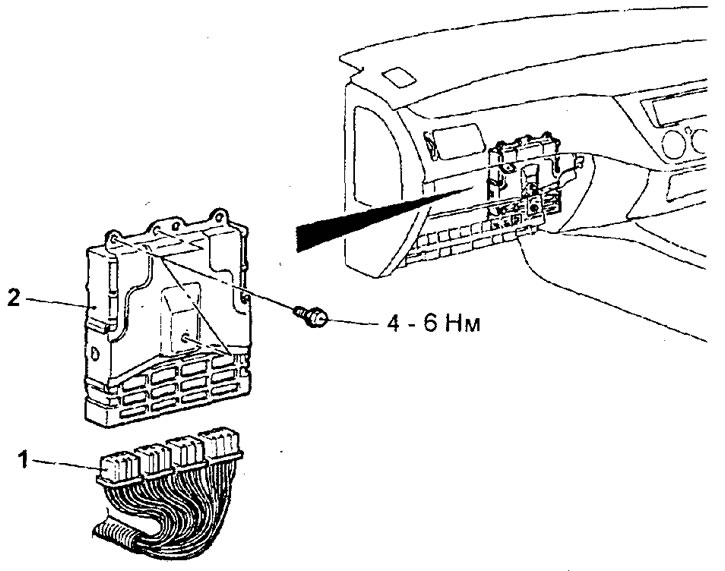

Снятие электронного блока управления двигателем. 1 - разъем электрон ного блока управления, 2 - электронный блок управления.
− Установка производится в порядке, обратном снятию.
− После завершения установки деталей выполните следующие операции:
- а) Установите крышку жгута проводов,
- б) Установите вещевой ящик.
